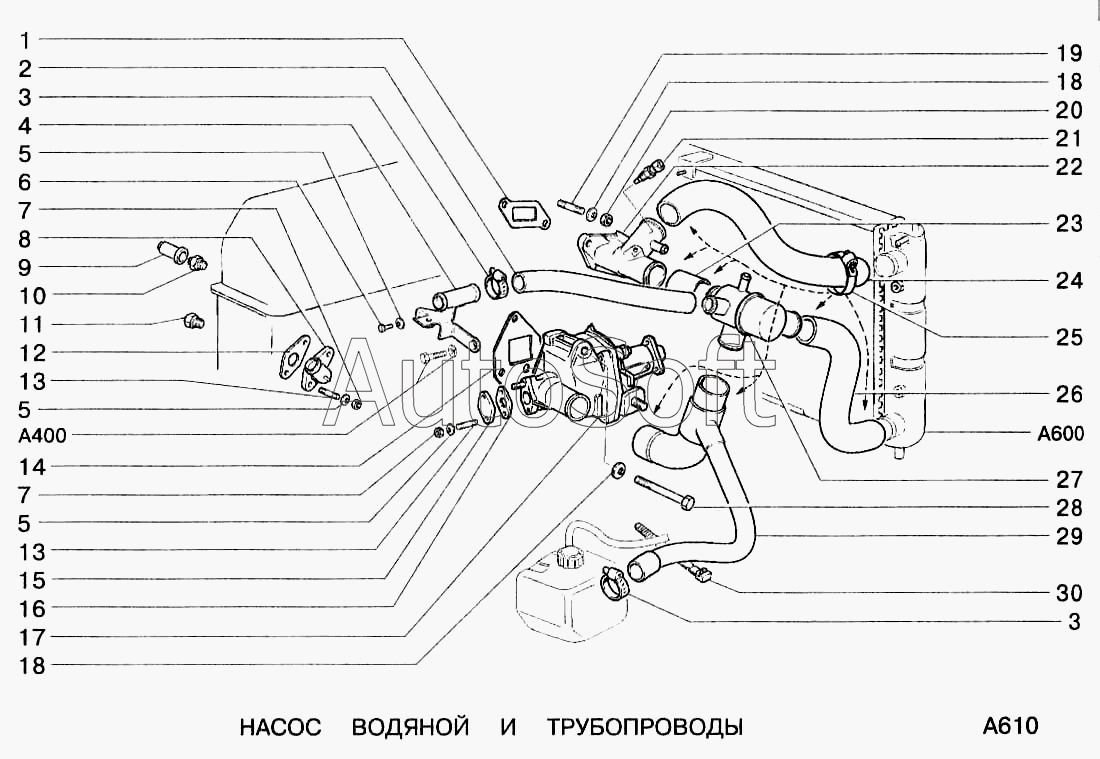

Каталог запасных частей к технике: ВАЗ-2123 (2000). Насос водяной и трубопроводы
24
18
18
19
20
21
21
21
21
22
23
17
25
26
27
28
28
29
29
30
10
2
3
3
4
5
5
5
6
7
7
8
9
10
1
11
12
13
13
14
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | Прокладка | |
| 2 | 2***6 | Шланг | |
| 3 | 2***0 | Хомут винтовой | |
| 4 | 2***8 | Труба отводящая радиатора отопителя | |
| 5 | 1***3 | Шайба 6 пружинная коническая | |
| 6 | 1***1 | Болт М6х14 | |
| 7 | 1***1 | Гайка М6 | |
| 8 | 2***2 | Труба подводящая радиатора отопителя | |
| 9 | 2***2 | Колпачок датчика | |
| 10 | 2***0 | Датчик указателя температуры воды | |
| 10 | 2***2 | Датчик температуры | |
| 11 | 2***6 | Пробка сливная | |
| 12 | 2***2 | Прокладка | |
| 13 | 1***1 | Шпилька М6х14 | |
| 14 | 2***1 | Прокладка водяного насоса | |
| 14 | 2***8 | Прокладка водяного насоса | |
| 14 | 2***1 | Прокладка водяного насоса | |
| 15 | 2***1 | Заглушка | |
| 16 | 2***3 | Прокладка | |
| 17 | 2***0 | Насос водяной | |
| 18 | 1***3 | Шайба 8 пружинная коническая | |
| 19 | 1***1 | Шпилька М8х25 | |
| 20 | 1***1 | Гайка М8 | |
| 21 | 2***0 | Датчик температуры | |
| 21 | 2***1 | Датчик температуры | |
| 21 | 2***2 | Датчик температуры | |
| 21 | 2***5 | Датчик температуры | |
| 22 | 2***4 | Патрубок отводящий | |
| 23 | 2***2 | Шланг соединительный | |
| 24 | 2***5 | Шланг подводящий радиатора | |
| 25 | 2***0 | Хомут винтовой | |
| 26 | 2***0 | Шланг отводящий радиатора | |
| 27 | 2***0 | Термостат | |
| 28 | 1***1 | Болт М8х35 | |
| 28 | 1***1 | Болт М8х95 | |
| 29 | 2***4 | Шланг термостата и водяного насоса | |
| 29 | 2***1 | Шланг термостата и водяного насоса | |
| 30 | 2***8 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
