Каталог запасных частей к технике: ГАЗ АКП Волга Сайбер (2009). Зубчатая передача
16
25
24
23
22
21
20
19
18
17
26
15
14
13
13
12
11
10
10
10
36
43
42
41
40
39
38
37
10
34
33
32
31
10
10
10
10
10
10
10
10
10
10
10
10
9
8
6
5
4
3
2
10
10
10
10
10
10
10
10
10
10
1
10
10
10
10
10
10
10
10

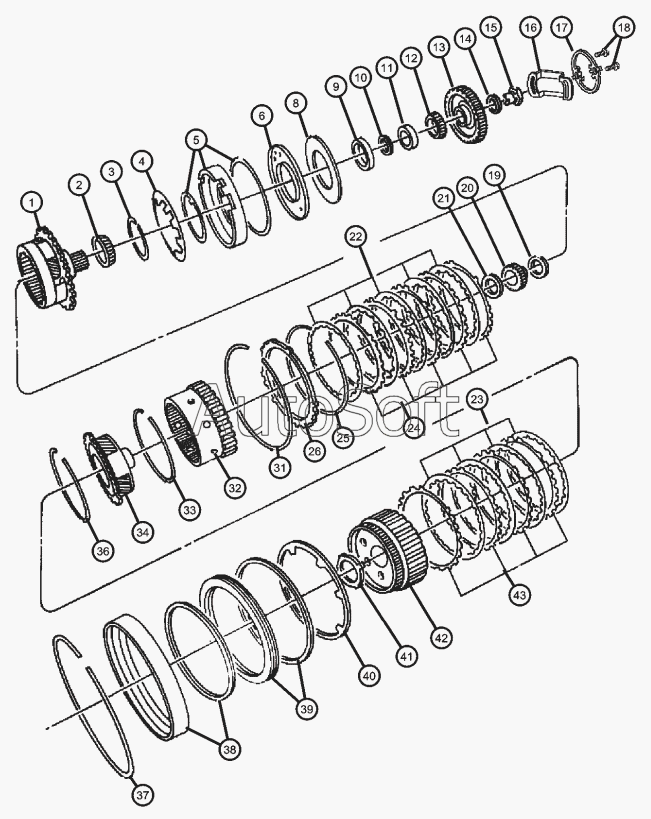

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***B | Водило сателлита планетарной передачи. Двигатели ECC, EDZ | |
| 2 | 0***B | Кольцо внутреннее подшипника дифференциала. Двигатели ECC, EDZ | |
| 3 | 6***3 | Кольцо стопорное. Двигатели ECC, EDZ | |
| 4 | 0***A | Пружина муфты включения низкой скорости/заднего хода. Двигатели ECC, EDZ | |
| 5 | 0***A | Поршень муфты включения низкой скорости/заднего хода. Двигатели ECC, EDZ | |
| 6 | 0***A | Фиксатор поршня муфты включения низкой скорости/заднего хода. Двигатели ECC, EDZ | |
| 7 | 6***9 | Шайба и винт с округленной головкой 5х0,8х11,00. Двигатели ECC, EDZ | |
| 8 | 0***A | Прокладка фиксатора муфты. Двигатели ECC, EDZ | |
| 9 | 4***2 | Кольцо наружное подшипника дифференциала. Двигатели ECC, EDZ | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 3,26 мм. Двигатели ECC, EDZ | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 3,30 мм. Двигатели ECC, EDZ | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 3,34 мм. Двигатели ECC, EDZ | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 3,38 мм. Двигатели ECC, EDZ | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 3,46 мм. Двигатели ECC, EDZ | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 3,50 мм. Двигатели ECC, EDZ | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 3,54 мм. Двигатели ECC, EDZ | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 3,58 мм. Двигатели ECC, EDZ | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 3,62 мм. Двигатели ECC, EDZ | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 3,66 мм. Двигатели ECC, EDZ | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 3,70 мм. Двигатели ECC, EDZ | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 3,74 мм. Двигатели ECC, EDZ | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 3,78 мм. Двигатели ECC, EDZ | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 3,82 мм. Двигатели ECC, EDZ | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 3,86 мм. Двигатели ECC, EDZ | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 3,90 мм. Двигатели ECC, EDZ | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 3,94 мм. Двигатели ECC, EDZ | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 3,98 мм. Двигатели ECC, EDZ | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 4,02 мм. Двигатели ECC, EDZ | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 4,06 мм. Двигатели ECC, EDZ | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 4,10 мм. Двигатели ECC, EDZ | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 4,14 мм. Двигатели ECC, EDZ | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 4,18 мм. Двигатели ECC, EDZ | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 4,22 мм. Двигатели ECC, EDZ | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 4,26 мм. Двигатели ECC, EDZ | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 4,30 мм. Двигатели ECC, EDZ | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 4,34 мм. Двигатели ECC, EDZ | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 4,38 мм. Двигатели ECC, EDZ | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 4,42 мм. Двигатель ECC | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 4,46 мм. Двигатели ECC, EDZ | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 4,50 мм. Двигатели ECC, EDZ | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 4,54 мм. Двигатели ECC, EDZ | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 3,22 мм | |
| 10 | 0***B | Прокладка вала вторичного/вала раздаточного 4,66 мм. Двигатель ECC | |
| 11 | 4***4 | Стакан подшипника вала вторичного. Двигатели ECC, EDZ | |
| 12 | 0***B | Кольцо внутреннее подшипника вала вторичного. Двигатели ECC, EDZ | |
| 13 | 0***D | Шестерни вала вторичного и вала раздаточного, комплект. Двигатель EDZ | |
| 13 | 0***C | Шестерни вала вторичного и вала раздаточного, комплект. Двигатель ECC | |
| 14 | 6***2 | Шайба вала вторичного. Двигатели ECC, EDZ | |
| 15 | 0***A | Болт с шестигранной головкой. Двигатели ECC, EDZ | |
| 16 | 4***3 | Скоба гайки стопорной. Двигатели ECC, EDZ | |
| 17 | 4***4 | Скоба фиксирующая. Двигатели ECC, EDZ | |
| 18 | 6***5 | Болт с шестигранной головкой 8х1,25х10,00. Двигатели ECC, EDZ | |
| 19 | 0***A | Подшипник упорный. Двигатели ECC, EDZ | |
| 20 | 4***0 | Шестерня солнечная. Двигатели ECC, EDZ | |
| 21 | 0***B | Подшипник упорный передний шестерни солнечной задней. Двигатели ECC, EDZ | |
| 22 | 0***B | Диск муфты. Двигатели ECC, EDZ | |
| 23 | 0***B | Диск муфты. Двигатели ECC, EDZ | |
| 24 | 4***5 | Плита упорная муфты коробки передач. Двигатели ECC, EDZ | |
| 25 | 4***5 | Кольцо стопорное. Двигатели ECC, EDZ | |
| 26 | 0***A | Плита муфты включения низкой скорости/заднего хода 5,753/6,012, комплект. Двигатели ECC, EDZ | |
| 27 | 0***A | Плита муфты включения низкой скорости/заднего хода 6,013/6,272, комплект. Двигатели ECC, EDZ | |
| 28 | 0***A | Плиты муфты включения низкой скорости/заднего хода, 6,273/6,532, комплект. Двигатели ECC, EDZ | |
| 29 | 0***B | Плиты муфты включения низкой скорости/заднего хода, 6,533/6,792, комплект. Двигатели ECC, EDZ | |
| 30 | 0***A | Плиты муфты включения низкой скорости/заднего хода, 6,793/7,052, комплект. Двигатели ECC, EDZ | |
| 31 | 0***A | Кольцо стопорное. Двигатели ECC, EDZ | |
| 32 | 4***4 | Шестерня корончатая. Двигатели ECC, EDZ | |
| 33 | 6***8 | Кольцо стопорное. Двигатели ECC, EDZ | |
| 34 | 0***B | Водило и подшипник сателлита. Двигатели ECC, EDZ | |
| 35 | 4***9 | Подшипник упорный. Двигатели ECC, EDZ | |
| 36 | 6***8 | Кольцо стопорное. Двигатели ECC, EDZ | |
| 37 | 4***1 | Кольцо стопорное. Двигатели ECC, EDZ | |
| 38 | 0***A | Набор замков 2-ого и 4-ого поршня муфты. Двигатели ECC, EDZ | |
| 39 | 0***A | Набор замков 2-ого и 4-ого поршня муфты. Двигатели ECC, EDZ | |
| 40 | 4***8 | Пружина 2-ого и 4-ого поршня муфты. Двигатели ECC, EDZ | |
| 41 | 0***B | Шайба упорная второго и четвертого поршня муфты. Двигатели ECC, EDZ | |
| 42 | 0***B | Ступица и шестерня второго и четвертого поршня муфты. Двигатели ECC, EDZ | |
| 43 | 4***4 | Диск упорный муфты коробки передач. Двигатели ECC, EDZ | |
| 44 | 2***3 | Ролики и набор пружин обгонной муфты. Двигатели ECC, EDZ | |
| 45 | 3***4 | Ролик передней и задней ведущих шестерен. Двигатели ECC, EDZ |
