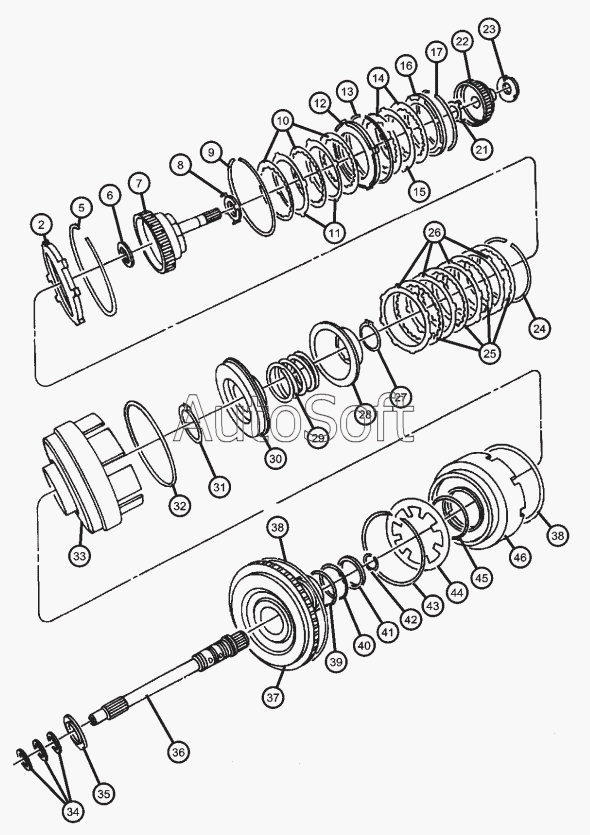

Каталог запасных частей к технике: ГАЗ АКП Волга Сайбер (2009). Муфта и первичный вал
34
23
23
23
23
24
25
26
27
28
29
30
31
32
33
23
35
36
37
38
38
39
40
41
42
43
44
45
46
16
2
5
5
5
6
7
8
9
10
11
12
13
14
15
17
21
22
23
23
23
23
23
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***B | Прокладки и уплотнители для передней муфты коробки передач, комплект. Двигатели ECC, EDZ | |
| 2 | 0***B | Плиты упорные передачи понижающей 5,72/5,82, комплект. Двигатели ECC, EDZ | |
| 3 | 0***B | Плиты упорные передачи понижающей 6,21/6,31, комплект. Двигатели ECC, EDZ | |
| 4 | 0***B | Плиты упорные передачи понижающей 6,70/6,80, комплект. Двигатели ECC, EDZ | |
| 5 | 4***4 | Кольцо стопорное муфты включения понижающей передачи, конусообразное. Двигатели ECC, EDZ | |
| 6 | 0***A | Подшипник упорный. Двигатели ECC, EDZ | |
| 7 | 0***C | Ступица и вал муфты включения понижающей передачи. Двигатели ECC, EDZ | |
| 8 | 0***A | Диск и шайба упорные. Двигатели ECC, EDZ | |
| 9 | 4***1 | Кольцо стопорное. Двигатели ECC, EDZ | |
| 10 | 4***8 | Диск муфты. Двигатели ECC, EDZ | |
| 11 | 4***3 | Плита муфты включения повышающей передачи. Двигатели ECC, EDZ | |
| 12 | 0***A | Плита муфты включения повышающей передачи. Двигатели ECC, EDZ | |
| 13 | 4***2 | Кольцо стопорное. Двигатели ECC, EDZ | |
| 14 | 4***8 | Диск муфты. Двигатели ECC, EDZ | |
| 15 | 4***3 | Плита муфты включения повышающей передачи. Двигатели ECC, EDZ | |
| 16 | 4***4 | Плита упорная муфты коробки передач. Двигатели ECC, EDZ | |
| 17 | 4***5 | Кольцо стопорное. Двигатели ECC, EDZ | |
| 18 | 4***1 | Кольцо стопорное муфты включения заднего хода, 1,77-1,83 мм. Двигатели ECC, EDZ | |
| 19 | 4***2 | Кольцо стопорное муфты включения заднего хода, 2,02-2,07 мм. Двигатели ECC, EDZ | |
| 20 | 4***3 | Кольцо стопорное муфты включения заднего хода, 2,27-2,32 мм. Двигатели ECC, EDZ | |
| 21 | 0***A | Диск и шайба упорные. Двигатели ECC, EDZ | |
| 22 | 4***3 | Ступица и вал муфты включения повышающей передачи. Двигатели ECC, EDZ | |
| 23 | 0***B | Плита муфты включения повышающей передачи от 1,70 мм до 1,77 мм. Двигатели ECC, EDZ | |
| 23 | 0***B | Плита муфты включения повышающей передачи от 1,92 мм до 1,99 мм. Двигатели ECC, EDZ | |
| 23 | 0***B | Плита муфты включения повышающей передачи от 2,14 мм до 2,21 мм. Двигатели ECC, EDZ | |
| 23 | 0***B | Плита муфты включения повышающей передачи от 2,36 мм до 2,43 мм. Двигатели ECC, EDZ | |
| 23 | 0***B | Плита муфты включения повышающей передачи от 2,58 мм до 2,65 мм. Двигатели ECC, EDZ | |
| 23 | 0***B | Плита муфты включения повышающей передачи от 1,59 мм до 1,66 мм. Двигатели ECC, EDZ | |
| 23 | 0***B | Плита муфты включения повышающей передачи от 1,81 мм до 1,88 мм. Двигатели ECC, EDZ | |
| 23 | 0***B | Плита муфты включения повышающей передачи от 2,03 мм до 2,10 мм. Двигатели ECC, EDZ | |
| 23 | 0***B | Плита муфты включения повышающей передачи от 2,25 мм до 2,32 мм. Двигатель ECC | |
| 23 | 0***B | Плита муфты включения повышающей передачи от 2,25 мм до 2,32 мм. Двигатель ECC | |
| 23 | 0***B | Плита муфты включения повышающей передачи от 2,47 мм до 2,54 мм. Двигатели ECC, EDZ | |
| 23 | 0***B | Плита муфты включения повышающей передачи от 2,69 мм до 2,72 мм. Двигатели ECC, EDZ | |
| 24 | 4***0 | Кольцо стопорное муфты включения понижающей передачи, плоское. Двигатели ECC, EDZ | |
| 25 | 4***8 | Диск муфты. Двигатели ECC, EDZ | |
| 26 | 4***3 | Плита муфты включения повышающей передачи. Двигатели ECC, EDZ | |
| 27 | 6***5 | Кольцо стопорное. Двигатели ECC, EDZ | |
| 28 | 4***2 | Тарелка и уплотнитель пружины муфты включения понижающей передачи. Двигатели ECC, EDZ | |
| 29 | 4***7 | Пружина нижнего корпуса привода. Двигатели ECC, EDZ | |
| 30 | 0***A | Поршень муфты включения понижающей передачи. Двигатели ECC, EDZ | |
| 31 | 0***A | Кольцо стопорное. Двигатели ECC, EDZ | |
| 32 | 4***1 | Уплотнитель внешний поршня, внешний диаметр - 140 мм. Двигатели ECC, EDZ | |
| 33 | 4***5 | Держатель первичной муфты коробки передач. Двигатели ECC, EDZ | |
| 34 | 4***3 | Уплотнитель первичного вала. Двигатели ECC, EDZ | |
| 35 | 4***9 | Подшипник упорный. Двигатели ECC, EDZ | |
| 36 | 0***B | Вал первичный трансмиссии. Двигатели ECC, EDZ | |
| 37 | 0***B | Ступица первичной муфты. Двигатели ECC, EDZ | |
| 38 | 4***6 | Уплотнитель поршня сервопривода заднего хода. Двигатели ECC, EDZ | |
| 39 | 6***1 | Кольцо уплотнительное муфты коробки передач. Двигатели ECC, EDZ | |
| 40 | 6***9 | Кольцо уплотнительное муфты коробки передач. Двигатели ECC, EDZ | |
| 41 | 0***B | Уплотнитель муфты включения понижающей передачи. Двигатели ECC, EDZ | |
| 42 | 6***2 | Кольцо стопорное. Двигатели ECC, EDZ | |
| 43 | 4***3 | Кольцо стопорное. Двигатели ECC, EDZ | |
| 44 | 4***2 | Пружина поршня муфты включения повышающей передачи. Двигатели ECC, EDZ | |
| 45 | 6***8 | Кольцо уплотнительное поршней муфт включения заднего хода и понижающей передачи. Двигатели ECC, EDZ | |
| 46 | 0***B | Ступица первичной муфты. Двигатели ECC, EDZ | |
| 47 | 4***3 | Фильтр муфт включения заднего хода и повышающей передачи. Двигатели ECC, EDZ | |
| 48 | 3***9 | Контргайка сателлита планетарной передачи. Двигатели ECC, EDZ |
