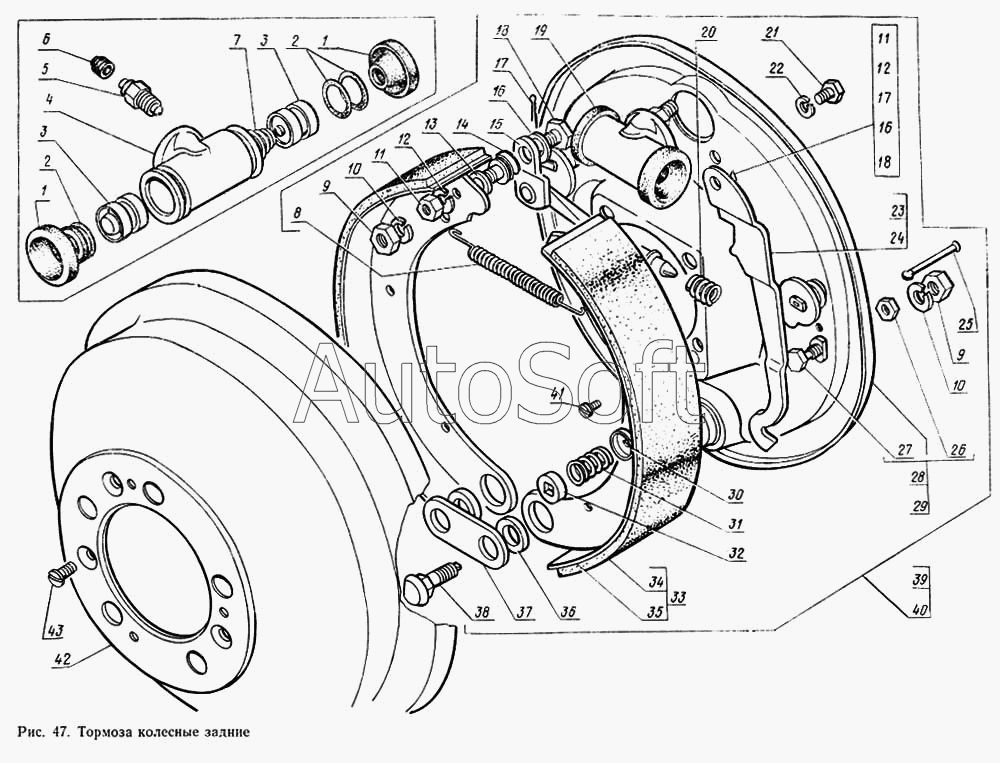

Каталог запасных частей к технике: ГАЗ-14 (Чайка) (1980). Тормоза колесные задние
33
23
24
25
26
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
42
43
12
12
2
2
3
3
4
5
6
7
8
9
9
10
10
11
11
1
1
13
14
15
16
16
17
17
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Колпак защитный | |
| 2 | 1***1 | Кольцо уплотнительное | |
| 3 | 1***2 | Поршень цилиндра в сборе | |
| 4 | 1***6 | Цилиндр заднего тормоза | |
| 5 | 5***8 | Клапан прокачки колесного цилиндра | |
| 6 | 1***9 | Колпачок перепускного клапана колесного цилиндра тормоза защитный | |
| 7 | 1***3 | Пружина поршня | |
| 8 | 1***5 | Пружина стяжная колодок тормоза | |
| 9 | 2***9 | Гайка М12Х1,25 | |
| 10 | 2***9 | Шайба 12 | |
| 11 | 2***9 | Гайка 10х1-6Н | |
| 12 | 2***9 | Шайба 10 | |
| 13 | 2***9 | Шайба 12 ОСТ 37.001.146-75 | |
| 14 | 1***4 | Эксцентрик разжимного рычага в сборе | |
| 15 | 1***6 | Рычаг разжимной в сборе | |
| 16 | 2***9 | Шайба 13 | |
| 17 | 2***9 | Шплинт 2,5х16 ОСТ 37.001.171-93 | |
| 18 | 2***9 | Болт М10Х1Х25 | |
| 19 | 1***0 | Цилиндр колесный заднего тормоза в сборе | |
| 20 | 2***1 | Пружина | |
| 21 | 2***9 | Болт М8-6gх12 ОСТ 37.001.123-96 | |
| 22 | 2***9 | Шайба 8Т | |
| 23 | 1***3 | Рычаг приводной левый | |
| 24 | 1***2 | Рычаг приводной правый | |
| 25 | М***С | Стержень чашек | |
| 26 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 27 | 2***9 | Винт М8-6gх30 | |
| 28 | 1***2 | Щит правый в сборе | |
| 29 | 1***3 | Щит левый в сборе | |
| 30 | М***С | Чашка отжимной пружины колодок тормоза нижняя | |
| 31 | М***С | Пружина отжимная колодок тормоза | |
| 32 | М***С | Чашка отжимной пружины колодок тормоза верхняя | |
| 33 | 1***0 | Колодка и фрикционная накладка в сборе | |
| 34 | 1***5 | Накладка фрикционная | |
| 35 | 1***5 | Колодка тормоза в сборе | |
| 36 | 1***8 | Эксцентрик опорного пальца | |
| 37 | 2***0 | Пластина опорного пальца | |
| 38 | 2***8 | Палец опорный | |
| 39 | 1***1 | Тормоз задний левый в сборе | |
| 40 | 1***0 | Тормоз задний правый в сборе | |
| 41 | 2***9 | Винт М5-6gх10 | |
| 42 | 1***0 | Барабан тормозной | |
| 43 | 2***9 | Винт М8-6gх12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
