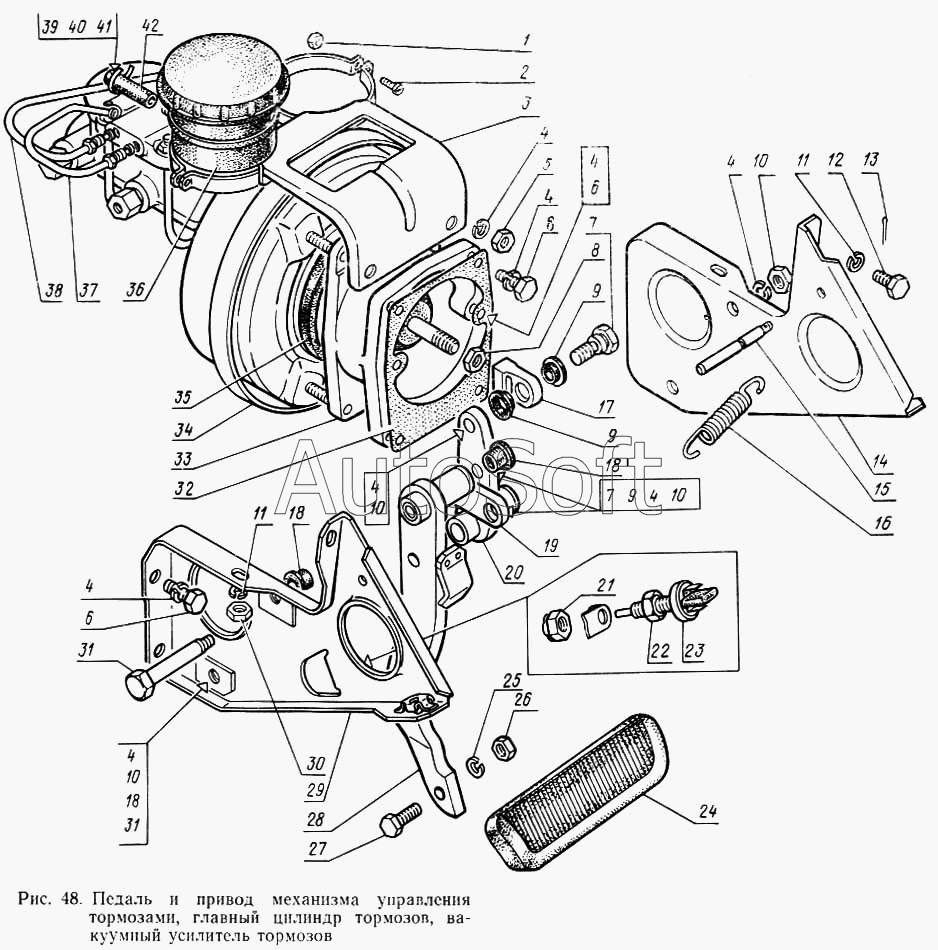

Каталог запасных частей к технике: ГАЗ-14 (Чайка) (1980). Педаль и привод механизма управления тормозами, главный цилиндр тормозов, вакуумный усилитель тормозов
32
22
23
24
25
26
27
28
29
30
31
31
21
33
34
35
36
37
38
39
40
41
42
10
10
10
10
2
3
4
4
4
4
4
4
4
4
5
6
6
6
7
7
8
9
9
9
1
11
11
12
13
14
15
16
17
18
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Гайка М5 | |
| 2 | 2***9 | Винт М5Х16 | |
| 3 | 1***3 | Кронштейн бачков в сборе | |
| 4 | 2***9 | Шайба 10 | |
| 4 | 2***9 | Шайба 10 | |
| 5 | 1***7 | Гайка | |
| 6 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 6 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 7 | 2***8 | Ось толкателя педали | |
| 8 | 2***9 | Гайка М10х1-5Н6Н | |
| 9 | 2***9 | Втулка оси толкателя | |
| 10 | 2***9 | Гайка 10х1-6Н | |
| 11 | 2***9 | Шайба 8Т | |
| 12 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 13 | 2***9 | Шплинт 2х16 ОСТ 37.001.171-93 | |
| 14 | 1***0 | Кронштейн правый | |
| 15 | 1***4 | Ось | |
| 16 | М***А | Пружина | |
| 17 | 2***1 | Проушина | |
| 18 | 1***3 | Втулка оси педали тормоза | |
| 19 | 1***9 | Толкатель | |
| 20 | 2***0 | Рычаг усилителя тормоза в сборе | |
| 21 | 2***0 | Выключатель сигнала торможения ВК412 | |
| 22 | 2***0 | Гайка М12х1,5 | |
| 23 | 2***5 | Наконечник выключателя сигнала торможения | |
| 24 | 1***0 | Площадка | |
| 25 | 2***9 | Шайба пружинная 8 | |
| 26 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 27 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 28 | 1***0 | Педаль | |
| 29 | 1***1 | Кронштейн левый | |
| 30 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 31 | 1***0 | Ось рычага усилителя тормоза | |
| 32 | 1***1 | Прокладка кронштейна | |
| 33 | 1***0 | Кронштейн усилителя | |
| 34 | 1***8 | Усилитель вакуумный с главным цилиндром в сборе | |
| 35 | 1***9 | Уплотнитель усилителя | |
| 36 | 1***2 | Бачок главного цилиндра в сборе | |
| 37 | 1***6 | Трубопровод от левого бачка в сборе | |
| 38 | 1***4 | Трубопровод от правою бачка в сборе | |
| 39 | 2***9 | Лента 5х190 крепления шланга | |
| 40 | 2***9 | Пряжка 3,3х5,5 | |
| 41 | 2***9 | Шплинт 2,7х12 | |
| 42 | 1***4 | Шланг соединительный |
