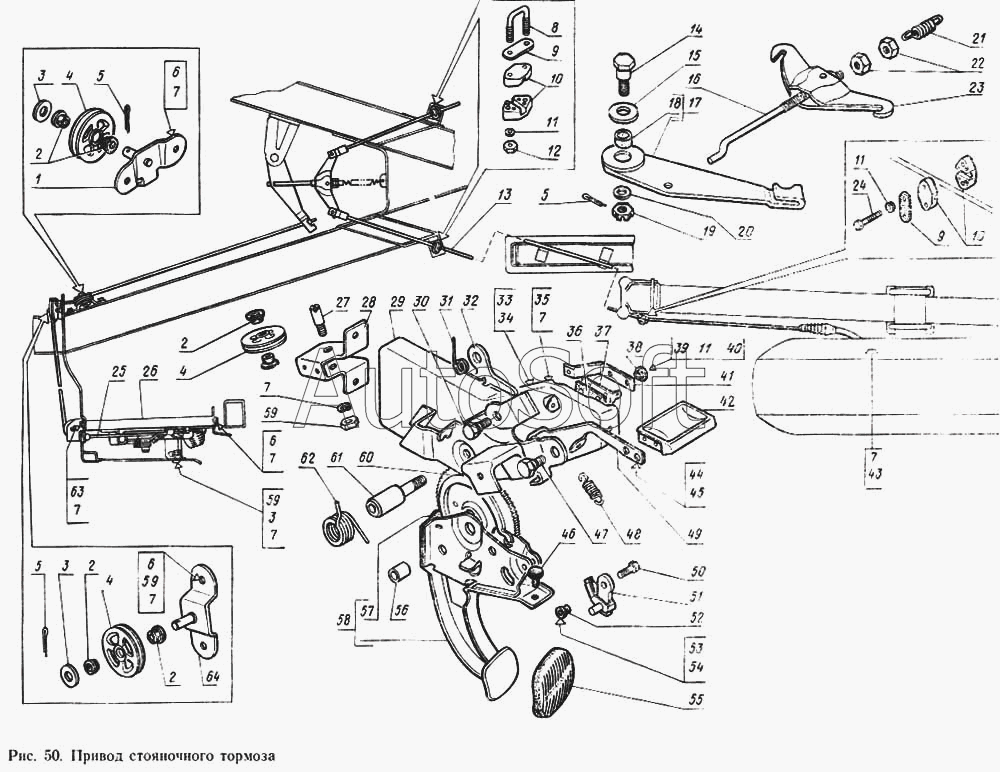

Каталог запасных частей к технике: ГАЗ-14 (Чайка) (1980). Привод стояночного тормоза
41
49
48
47
46
45
44
43
42
50
39
38
37
36
35
34
33
32
58
40
64
63
62
61
60
59
59
59
31
57
56
55
54
53
52
51
7
13
12
11
11
11
10
10
9
9
8
7
7
7
7
7
7
14
7
6
6
6
5
5
5
4
4
4
3
3
3
2
2
2
2
22
30
29
28
27
26
25
24
23
1
21
20
19
18
17
16
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Кронштейн ролика в сборе | |
| 2 | 1***4 | Втулка | |
| 3 | 2***9 | Шайба 10 ОСТ 37.001.144-96 | |
| 4 | 1***8 | Ролик | |
| 5 | 2***9 | Шплинт 2,5х16 ОСТ 37.001.171-93 | |
| 6 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 6 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 7 | 2***9 | Шайба 8Т | |
| 7 | 2***9 | Шайба 8Т | |
| 7 | 2***9 | Шайба 8Т | |
| 7 | 2***9 | Шайба 8Т | |
| 8 | 2***6 | Скоба | |
| 9 | 2***4 | Пластина | |
| 10 | 2***5 | Направляющая троса | |
| 11 | 2***9 | Шайба 5 | |
| 12 | 2***9 | Гайка М5-6Н ОСТ 37.001.124-93 | |
| 13 | 1***1 | Трос задний в сборе | |
| 14 | 1***2 | Ось рычага уравнителя | |
| 15 | 2***9 | Шайба 16 ОСТ 37.001.144-96 | |
| 16 | 1***8 | Тяга уравнителя | |
| 17 | 1***6 | Рычаг с втулкой в сборе | |
| 18 | 4***6 | Втулка рычага тяги уравнителя | |
| 19 | 2***9 | Гайка М10Х1 | |
| 20 | 2***9 | Шайба 10 | |
| 21 | 6***2 | Пружина возвратная | |
| 22 | 2***9 | Гайка М8х1-6Н ОСТ 37.001.124-93 | |
| 23 | 2***5 | Уравнитель в сборе | |
| 24 | 2***9 | Винт М5Х25 | |
| 25 | 1***8 | Трос передний в сборе | |
| 26 | 1***0 | Педаль с кронштейном в сборе | |
| 27 | 1***4 | Ось ролика | |
| 28 | 1***6 | Кронштейн ролика в сборе | |
| 29 | 1***2 | Кронштейн педали в сборе | |
| 30 | 1***1 | Ось храповика сектора | |
| 31 | 1***3 | Пружина храповика | |
| 32 | 1***8 | Храповик сектора педали | |
| 33 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 34 | 2***9 | Шайба 6Л ОСТ 37.001.115-75 | |
| 35 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 36 | 1***6 | Прокладка изоляционная | |
| 37 | 1***2 | Наконечник контакта | |
| 38 | 1***4 | Втулка изоляционная | |
| 39 | 2***9 | Шайба 5 ОСТ 37.001.144-96 | |
| 40 | 2***9 | Винт М5-6gх10 ОСТ 37.001.127-81 | |
| 41 | 1***0 | Контакт контрольной лампы включения стояночного тормоза | |
| 42 | 1***8 | Рукоятка | |
| 43 | 2***9 | Болт М8х1-6gх16 | |
| 44 | 2***9 | Винт М5Х12 | |
| 45 | 2***9 | Шайба стопорная 5 | |
| 46 | 2***8 | Буфер | |
| 47 | 1***9 | Ось рычага | |
| 48 | 1***9 | Пружина рычага сбрасывателя | |
| 49 | 1***2 | Рычаг сбрасывателя | |
| 50 | 1***8 | Ось храповика | |
| 51 | 1***3 | Храповик с пружиной в сборе | |
| 52 | 1***6 | Втулка оси храповика | |
| 53 | 2***9 | Гайка М5 | |
| 54 | 2***9 | Шайба 5 | |
| 55 | 1***5 | Накладка педали | |
| 56 | 1***2 | Втулка оси педали | |
| 57 | 1***7 | Буфер педали | |
| 58 | 1***6 | Педаль в сборе | |
| 59 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 59 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 60 | 1***6 | Сектор с направляющей в сборе | |
| 61 | 1***0 | Ось педали | |
| 62 | 1***1 | Пружина возвратная | |
| 63 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 64 | 1***8 | Кронштейн ролика в сборе |
