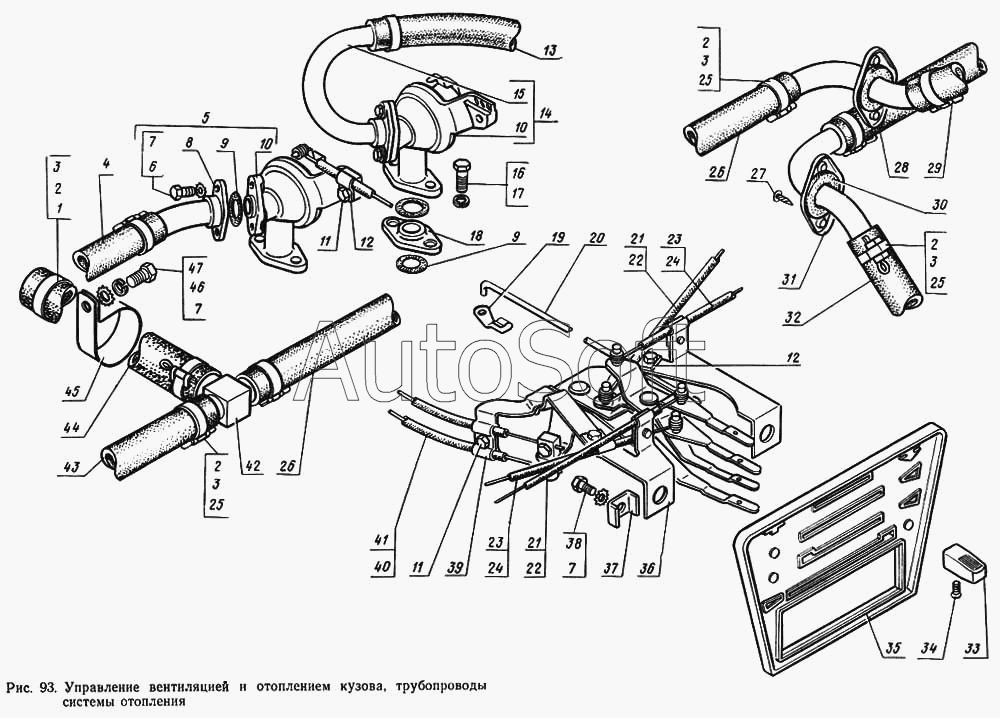

Каталог запасных частей к технике: ГАЗ-14 (Чайка) (1980). Управление вентиляцией и отоплением кузова, трубопроводы системы отопления
14
35
36
37
38
39
40
41
42
43
44
10
10
34
9
9
46
17
47
16
45
13
15
18
6
8
23
23
1
2
2
2
2
3
3
3
3
4
7
7
7
11
11
12
12
19
20
21
21
22
22
24
24
25
25
25
26
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24-8406224-01 | 2***1 | Втулка оболочки тяги привода замка капота | |
| 1 | 2***9 | Лента 10Х255 | |
| 2 | 2***9 | Шплинт 5,6х22 | |
| 3 | 2***9 | Пряжка | |
| 4 | 6***1 | Шланг подводящий левый | |
| 6 | 2***9 | Болт М6-6gх12 | |
| 7 | 2***9 | Шайба 6 ОСТ 37.001.146-75 | |
| 8 | 1***7 | Трубка крана с фланцем левая в сборе | |
| 9 | 2***2 | Прокладка уплотнительная (24-76-8101028) | |
| 10 | 2***0 | Кран отопителя (24-76-8101020) | |
| 11 | 2***9 | Болт М4х8 | |
| 12 | 2***8 | Зажим | |
| 13 | 2***8 | Шланг подводящий от крана к отопителю правый | |
| 14 | 1***8 | Кран правый с трубкой в сборе | |
| 15 | 1***7 | Трубка крана с фланцем левая в сборе | |
| 16 | 2***9 | Болт М6-6gх18 ОСТ 37.001.123-96 | |
| 17 | 2***9 | Шайба 6Л ОСТ 37.001.115-75 | |
| 18 | 1***4 | Переходник крана | |
| 19 | 1***6 | Держатель тяги | |
| 20 | 1***0 | Тяга привода управления крышкой вентиляции кузова | |
| 21 | 1***6 | Оболочка тяги управления крышкой воздухопритока в сборе | |
| 22 | 1***0 | Тяга управления крышкой воздухопритока | |
| 23 | 1***0 | Оболочка тяги управления заслонкой отопителя в сборе | |
| 24 | 1***4 | Тяга управления заслонкой отопителя | |
| 25 | 2***9 | Лента 10х235 | |
| 26 | 1***2 | Шланг тройника | |
| 27 | 2***9 | Винт М4х12 | |
| 28 | 1***0 | Шланг отопителя отводящий правый | |
| 29 | 1***2 | Шланг заднего отопителя отводящий | |
| 30 | 1***4 | Уплотнитель обоймы | |
| 31 | 1***0 | Обойма уплотнительная | |
| 32 | 1***0 | Шланг заднего отопителя подводящий | |
| 33 | 2***6 | Ручка привода | |
| 34 | 2***9 | Винт М3-6gх7 | |
| 35 | 1***0 | Облицовка привода управления вентиляцией и отоплением | |
| 36 | 1***0 | Привод управления вентиляцией и отоплением кузова в сборе | |
| 37 | 1***6 | Скоба крепления облицовки с приводом | |
| 38 | 2***9 | Болт М6-6gх10 ОСТ 37.001.123-96 | |
| 39 | 2***2 | Зажим оболочки тяг управления краном | |
| 40 | 1***2 | Оболочка тяги управления краном отопителя в сборе | |
| 41 | 1***6 | Тяга управления краном отопителя | |
| 42 | 1***8 | Тройник шлангов | |
| 43 | 2***6 | Шланг | |
| 44 | 1***4 | Шланг тройника отводящий | |
| 45 | 5***4 | Держатель шлангов | |
| 46 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 47 | 2***9 | Болт М6-6gх12 |
