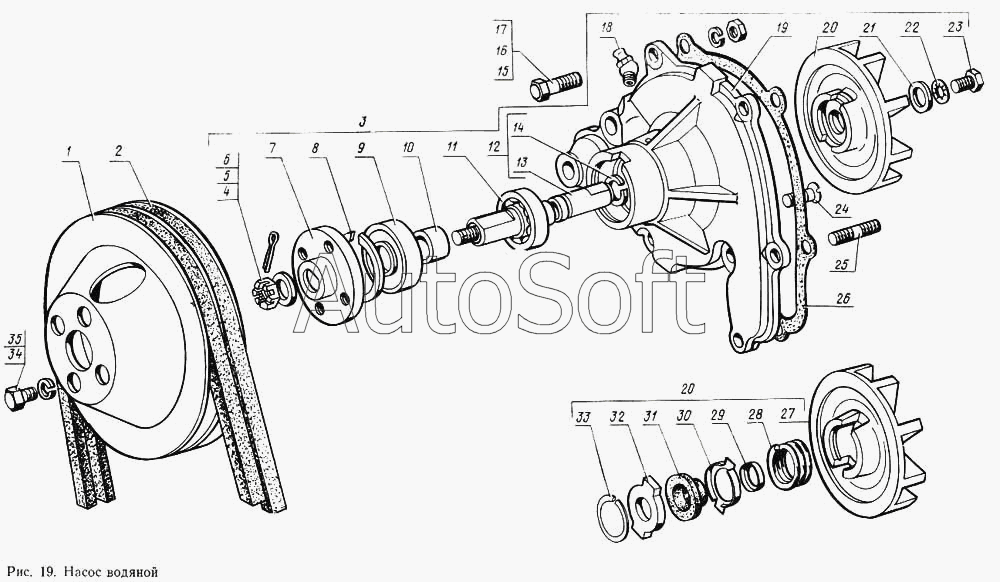

Каталог запасных частей к технике: ГАЗ-14 (Чайка) (1980). Насос водяной
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | Шкив водяного насоса | |
| 2 | 4***3 | Ремень привода водяного насоса и генератора | |
| 3 | 1***1 | Водяной насос в сборе | |
| 4 | 2***9 | Гайка М10Х1,25 | |
| 5 | 2***8 | Шайба 10 | |
| 6 | 2***П | Шплинт 2,7х15 | |
| 7 | 1***4 | Ступица водяного насоса | |
| 8 | 6***8 | Кольцо стопорное | |
| 9 | 6***У | Подшипник водяного насоса передний (14-1307027) | |
| 10 | 6***2 | Втулка подшипников водяного насоса распорная | |
| 11 | 6***К | Подшипник водяного насоса задний (14-1307082) | |
| 12 | 1***9 | Валик водяного насоса в сборе | |
| 13 | 1***3 | Валик водяного насоса | |
| 14 | 5***9 | Кольцо стопорное | |
| 15 | 2***8 | Болт М8Х1Х38 | |
| 16 | 2***8 | Гайка М8х1 | |
| 17 | 2***9 | Шайба пружинная 8 | |
| 18 | 2***9 | Пресс-масленка К 1/8" | |
| 19 | 1***В | Корпус водяного насоса | |
| 20 | 1***А | Крыльчатка и сальник водяного насоса в сборе | |
| 21 | 2***9 | Шайба 8,5 | |
| 22 | 2***9 | Шайба стопорная 8 | |
| 23 | 2***9 | Болт М8х14 | |
| 24 | 2***8 | Винт М8Х1Х23 | |
| 25 | 2***2 | Шпилька М8х1-4hх14 | |
| 26 | 1***В | Прокладка водяного насоса | |
| 27 | 1***Б | Крыльчатка в сборе | |
| 28 | 1***2 | Пружина | |
| 29 | 1***Б | Кольцо | |
| 30 | 1***Б | Обойма сальника крыльчатки водяного насоса | |
| 31 | 1***3 | Манжета | |
| 32 | 2***1 | Шайба сальника водяного насоса | |
| 33 | 1***2 | Кольцо стопорное | |
| 34 | 2***9 | Болт М8-6gх14 | |
| 35 | 2***9 | Шайба 8Т |
