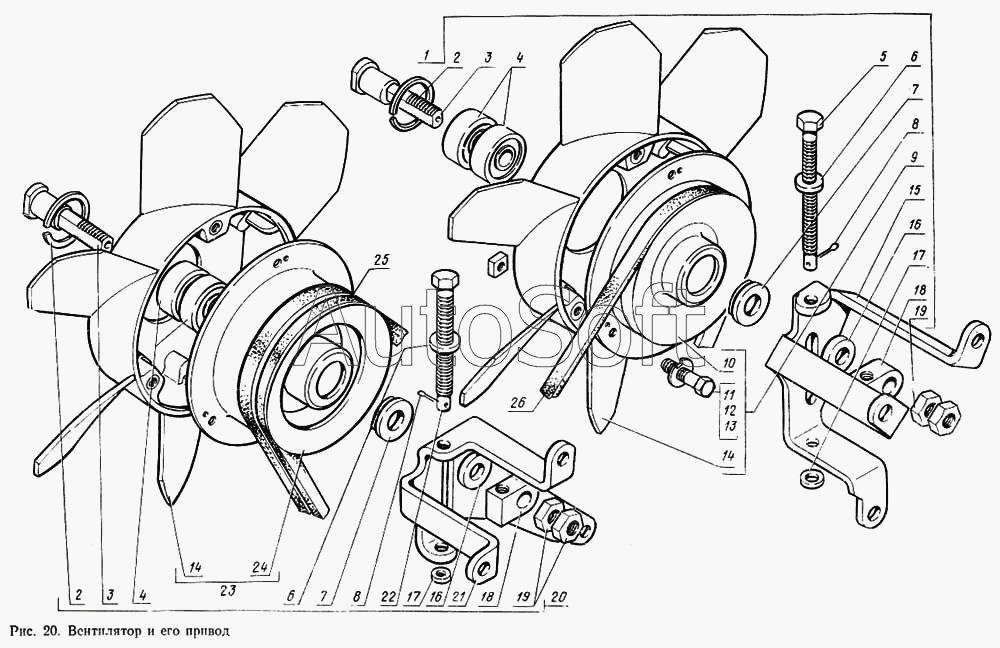

Каталог запасных частей к технике: ГАЗ-14 (Чайка) (1980). Вентилятор и его привод
1
2
2
3
3
4
4
5
6
6
7
7
8
8
9
10
11
12
13
14
14
15
16
16
17
17
18
18
19
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Вентилятор с кронштейном правый в сборе | |
| 2 | 3***4 | Кольцо стопорное подшипников | |
| 3 | 1***0 | Ось | |
| 4 | 6***9 | Подшипник вентилятора (14-1308255) | |
| 5 | 1***7 | Штанга | |
| 6 | 2***9 | Шайба 14 ОСТ 37.001.144-96 | |
| 7 | 1***9 | Шайба специальная | |
| 8 | 2***9 | Шплинт 3,2х16 ОСТ 37.001.171-93 | |
| 9 | 1***8 | Вентилятор со шкивом правый в сборе | |
| 10 | 1***0 | Шкив вентилятора правый | |
| 11 | 2***9 | Болт М8-6gх35 ОСТ 37.001.122-96 | |
| 12 | 2***9 | Гайка М8 | |
| 13 | 2***9 | Шайба стопорная 8 | |
| 14 | 1***1 | Вентилятор в сборе | |
| 15 | 1***2 | Кронштейн правый | |
| 16 | 2***9 | Шайба 14 | |
| 17 | 2***9 | Шайба 8 | |
| 18 | 1***1 | Муфта штанги | |
| 19 | 2***9 | Гайка М14х1,5-6Н ОСТ 37.001.124-93 | |
| 20 | 1***7 | Вентилятор с кронштейном левый в сборе | |
| 21 | 1***3 | Кронштейн левый | |
| 22 | 1***7 | Штанга левая | |
| 23 | 1***9 | Вентилятор со шкивом левый в сборе | |
| 24 | 1***1 | Шкив вентилятора левый | |
| 25 | 1***1 | Ремень 11Х10Х1120 привода левого вентилятора | |
| 26 | 1***0 | Ремень 1-11х10х900 |
