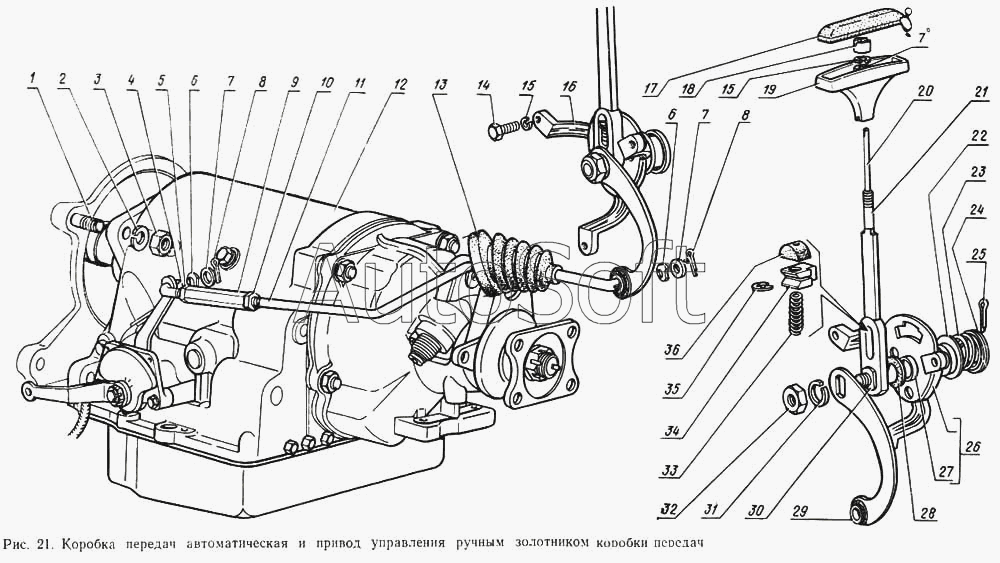

Каталог запасных частей к технике: ГАЗ-14 (Чайка) (1980). Коробка передач автоматическая и привод управления ручным золотником коробки передач
28
20
21
22
23
24
25
26
27
19
29
30
31
32
33
34
35
36
10
2
3
4
5
6
6
7
7
7
8
8
9
1
11
12
13
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Шпилька М12х1,25х35 | |
| 2 | 2***9 | Шайба 12 пружинная | |
| 3 | 2***9 | Гайка М12х1,25-6Н | |
| 4 | 2***4 | Тяга передняя | |
| 5 | 2***9 | Гайка М8х1-6Н ОСТ 37.001.124-93 | |
| 6 | 2***8 | Шайба нажимная тяги включения передач | |
| 7 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 8 | 2***9 | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 9 | 2***8 | Муфта соединительная | |
| 10 | 2***9 | Гайка М8Х1 | |
| 11 | 1***6 | Тяга задняя | |
| 12 | 1***0 | Коробка передач в сборе | |
| 13 | 1***5 | Уплотнитель пола | |
| 14 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 15 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 16 | 1***0 | Механизм переключения ручного золотника в сборе | |
| 17 | 1***1 | Кнопка рычага переключения | |
| 18 | 2***9 | Гайка М8 | |
| 19 | 1***0 | Рукоятка рычага переключения в сборе | |
| 20 | 1***2 | Тяга рычага | |
| 21 | 1***2 | Рычаг переключения | |
| 22 | 1***3 | Прокладка регулировочная подшипника ведущей шестерни (толщина 0,25 мм) | |
| 23 | 1***6 | Пружина | |
| 24 | 2***9 | Шайба 20 | |
| 25 | 2***9 | Шплинт 3,2х25 ОСТ 37.001.171-93 | |
| 26 | 1***1 | Кронштейн механизма переключения в сборе | |
| 27 | 1***6 | Втулка 20Х40 | |
| 28 | 1***6 | Шайба упорная рычага переключения передач | |
| 29 | 1***0 | Рычаг нижний с подушкой в сборе | |
| 30 | 1***6 | Ось рычагов | |
| 31 | 2***9 | Шайба 14 | |
| 32 | 2***9 | Гайка М14х1,5-6Н ОСТ 37.001.124-93 | |
| 33 | R***1 | Пружина ограничителя | |
| 34 | 1***6 | Ограничитель | |
| 35 | 1***6 | Шайба стопорная ограничителя | |
| 36 | 1***3 | Вкладыш ограничителя |
