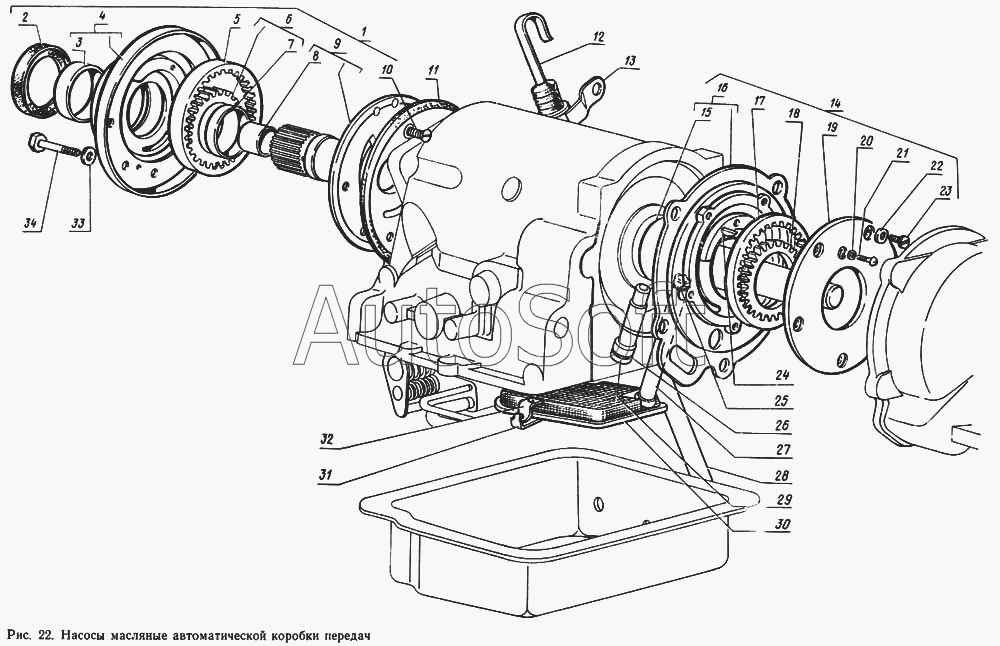

Каталог запасных частей к технике: ГАЗ-14 (Чайка) (1980). Насосы масляные автоматической коробки передач
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Насос масляный передний в сборе | |
| 2 | 2***А | Сальник переднего масляного насоса в сборе | |
| 3 | 2***8 | Втулка корпуса | |
| 4 | 2***3 | Корпус переднего масляного насоса со втулкой в сборе | |
| 5 | 2***5 | Шестерня ведомая переднего масляного насоса | |
| 6 | 2***8 | Шестерня ведущая переднего насоса со втулкой в сборе | |
| 7 | 2***2 | Втулка ведущей шестерни | |
| 8 | 1***0 | Втулка реактивного вала | |
| 9 | 1***7 | Вал реактивный со втулкой в сборе | |
| 10 | 2***9 | Винт М5Х12 | |
| 11 | 1***0 | Прокладка переднего насоса | |
| 12 | 1***0 | Указатель уровня масла в сборе | |
| 13 | 1***7 | Кронштейн маслоналивной трубы | |
| 14 | 1***0 | Насос масляный задний в сборе | |
| 15 | 2***8 | Втулка корпуса | |
| 16 | 1***3 | Корпус заднего насоса со втулкой в сборе | |
| 17 | 1***5 | Шестерня ведомая заднего насоса | |
| 18 | 1***0 | Шестерня ведущая заднего насоса | |
| 19 | 1***0 | Крышка корпуса заднего насоса | |
| 20 | 2***2 | Шайба 4Л ОСТ 37.001.115-75 | |
| 21 | 2***9 | Винт М4-6gх16 | |
| 22 | 2***8 | Шайба стопорная 5 | |
| 23 | 2***9 | Винт М5-6gх16 | |
| 24 | 2***П | Шпонка 3Х6,5Х16 | |
| 25 | 2***8 | Кольцо уплотнительное маслоприемной трубы заднего насоса | |
| 26 | 2***4 | Кольцо уплотнительное маслонагнетательной трубы заднего насоса | |
| 27 | 2***А | Труба приемная заднего насоса | |
| 28 | 1***0 | Труба маслоналивная с гайкой в сборе | |
| 29 | 2***А | Труба нагнетательная заднего насоса | |
| 30 | 2***0 | Маслоприемник | |
| 31 | 2***3 | Пружина крепления маслоприемника | |
| 32 | 2***9 | Скоба крепления маслоприемника | |
| 33 | 2***9 | Шайба 8 | |
| 34 | 2***7 | Болт крепления переднего насоса |
