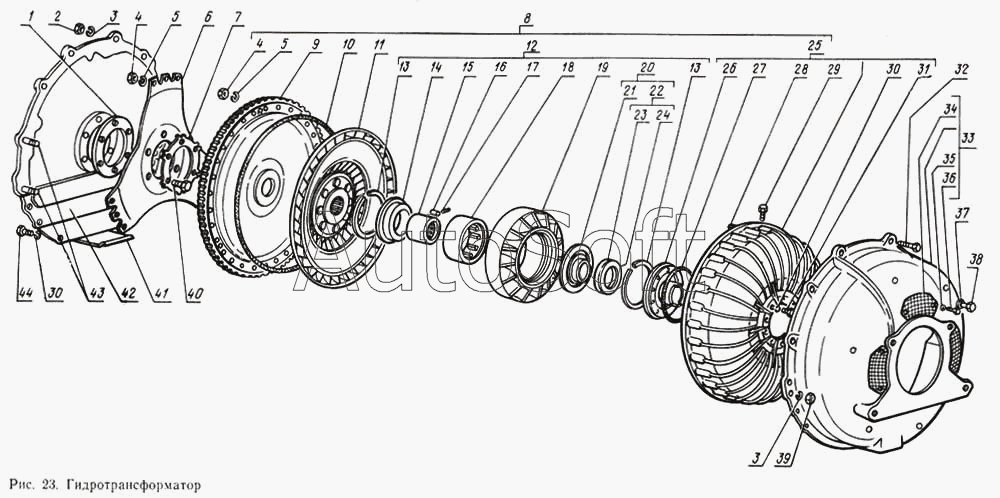

Каталог запасных частей к технике: ГАЗ-14 (Чайка) (1980). Гидротрансформатор
34
24
25
26
27
28
29
30
30
31
32
33
23
35
36
37
38
39
40
41
42
43
44
12
2
3
3
4
4
5
5
6
7
8
9
10
11
1
13
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Прокладка пластины | |
| 2 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 3 | 2***9 | Шайба 10 | |
| 4 | 2***9 | Гайка М8Х1 | |
| 5 | 2***9 | Шайба пружинная 8 | |
| 6 | 1***0 | Пластина крепления гидротрансформатора к коленчатому валу | |
| 7 | 1***3 | Колесо турбины гидротрансформатора в сборе | |
| 8 | 1***1 | Гидротрансформатор в сборе | |
| 9 | 1***Б | Крышка гидротрансформатора в сборе | |
| 10 | 1***8 | Кольцо Уплотнительное крышки | |
| 11 | 1***0 | Кольцо стопорное болтов | |
| 12 | 2***0 | Статор гидротрансформатора с муфтой свободного хода в сборе | |
| 13 | 1***1 | Кольцо стопорное крышки | |
| 14 | 1***А | Крышка муфты свободного хода передняя | |
| 15 | 2***8 | Ступица внутренняя муфты свободного хода | |
| 16 | 1***5 | Ролик муфты свободного хода | |
| 17 | 1***7 | Пружина муфты свободного хода | |
| 18 | 2***7 | Ступица наружная муфты свободного хода | |
| 19 | 1***2 | Статор гидротрансформатора с тором в сборе | |
| 20 | 2***6 | Крышка муфты свободного хода с подшипником в сборе задняя | |
| 21 | 2***8 | Крышка муфты свободного хода задняя | |
| 22 | 2***2 | Подшипник статора гидротрансформатора с обоймой в сборе | |
| 23 | 2***3 | Обойма подшипника | |
| 24 | 6***0 | Подшипник статора гидротрансформатора | |
| 25 | 1***Г | Колесо насоса в сборе | |
| 26 | 2***9 | Ступица колеса насоса | |
| 27 | 2***0 | Кольцо уплотнительное ступицы колеса насоса гидротрансформатора | |
| 28 | 2***2 | Шпилька М8Х1Х15 | |
| 29 | 2***9 | Пробка КГ 1/8" | |
| 30 | 2***9 | Шайба 6Л ОСТ 37.001.115-75 | |
| 30 | 2***9 | Шайба 6Л ОСТ 37.001.115-75 | |
| 31 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 32 | 2***9 | Болт М10-6gх40 ОСТ 37.001.122-96 | |
| 33 | 1***А | Картер гидротрансформатора с вентиляционными сетками и направляющим кожухом в сборе | |
| 34 | 1***Б | Сетка вентиляционная | |
| 35 | 2***9 | Шайба 5 ОСТ 37.001.144-96 | |
| 36 | 2***9 | Винт М5-6gх10 ОСТ 37.001.127-81 | |
| 37 | 2***9 | Шайба 12 пружинная | |
| 38 | 2***9 | Болт М12-6gх95 | |
| 39 | 2***9 | Гайка 10х1-6Н | |
| 40 | 2***9 | Болт М12Х1,25Х16 | |
| 41 | 1***1 | Уплотнитель картера гидротрансформатора нижний | |
| 42 | 1***6 | Уплотнитель картера гидротрансформатора в сборе | |
| 43 | 2***9 | Шпилька М10х(1,5-Сп/1-4h)х22 ОСТ 37.001.180-96 | |
| 44 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 |
