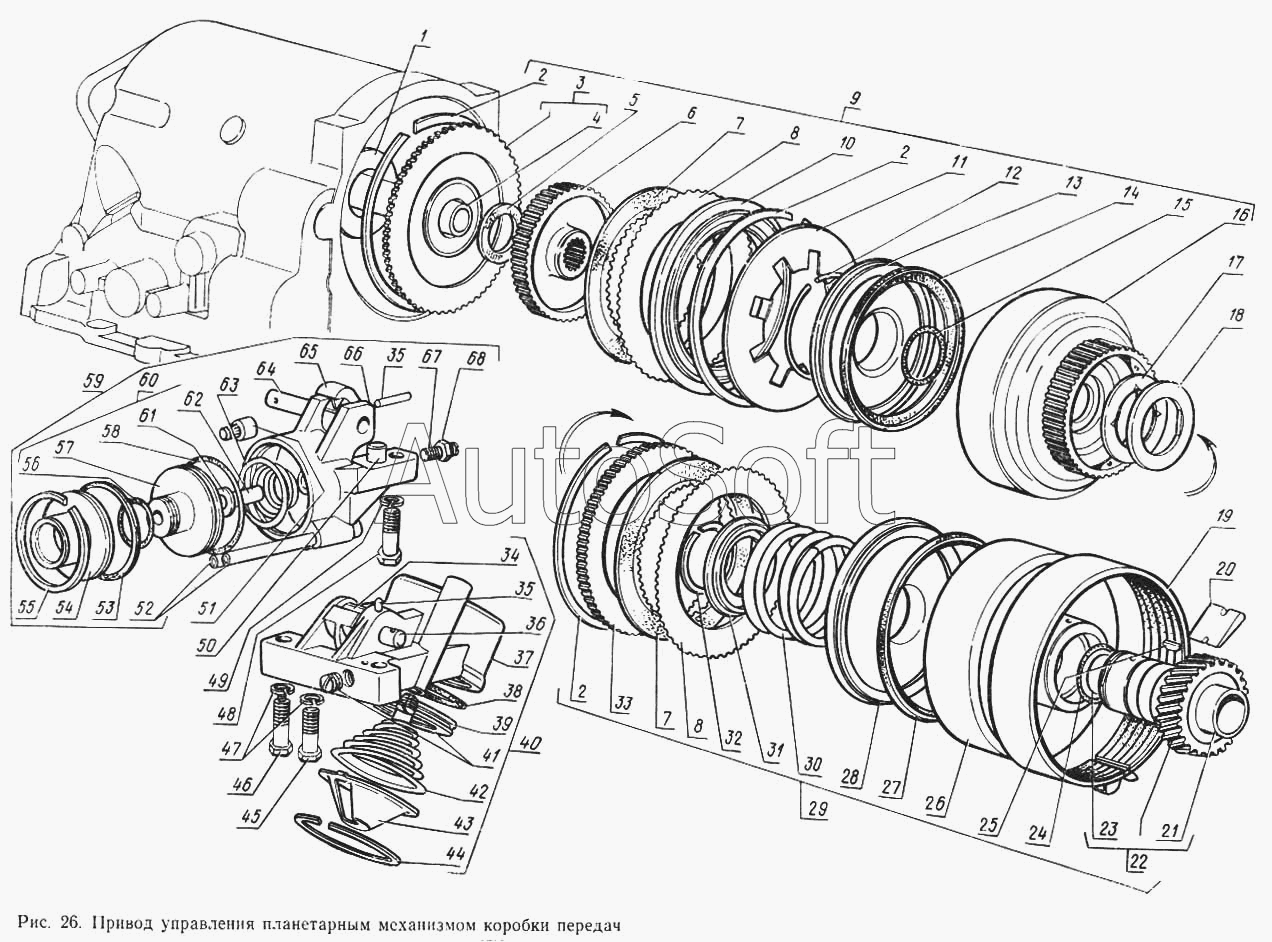

Каталог запасных частей к технике: ГАЗ-14 (Чайка) (1980). Привод управления планетарным механизмом коробки передач
44
53
52
51
50
49
48
47
46
45
54
43
42
41
40
39
38
37
36
35
35
63
23
25
21
22
68
67
66
65
64
34
62
61
60
59
58
57
56
55
4
10
9
8
8
8
7
7
7
7
6
5
11
3
2
2
2
1
20
33
32
31
30
29
28
27
26
24
19
18
17
16
15
14
13
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 21-1711048-Б | 2***Б | Диск ведомый с фрикционной накладкой толщиной 1,7 мм | |
| 21-1711048-Б | 2***Б | Диск ведомый с фрикционной накладкой толщиной 1,7 мм | |
| 21-1711048-В | 2***В | Диск ведомый с фрикционной накладкой толщиной 2 мм | |
| 21-1711048-В | 2***В | Диск ведомый с фрикционной накладкой толщиной 2 мм | |
| 21-1711048-Г | 2***Г | Диск ведомый с фрикционной накладкой толщиной 2,2 мм | |
| 21-1711278-Б | 2***Б | Пластина нажимная длиной 44 мм | |
| 21-1711278-В | 2***В | Пластина нажимная длиной 45,5 мм | |
| 1 | 2***2 | Шайба упорная ведущего вала коробки передач | |
| 2 | 2***6 | Кольцо стопорное пружины сцепления | |
| 3 | 1***А | Вал ведущий с втулкой в сборе | |
| 4 | 2***1 | Втулка ведущего вала | |
| 5 | 2***2 | Шайба упорная ступицы сцепления переднего хода | |
| 6 | 1***0 | Ступица | |
| 7 | 2***8 | Диск ведомый с фрикционной накладкой толщиной 1,5 мм | |
| 7 | 2***8 | Диск ведомый с фрикционной накладкой толщиной 1,5 мм | |
| 7 | 2***1 | Диск ведомый с фрикционной накладкой толщиной 2,2 мм | |
| 8 | 1***1 | Диск ведущий | |
| 8 | 1***1 | Диск ведущий | |
| 9 | 1***0 | Сцепление первое в сборе | |
| 10 | 2***0 | Диск нажимной сцепления переднего хода | |
| 11 | 2***5 | Пружина | |
| 12 | 2***3 | Кольцо упорное | |
| 13 | 1***5 | Поршень первого сцепления с шариком в сборе | |
| 14 | 1***8 | Манжета уплотнительная поршня | |
| 15 | 2***2 | Кольцо уплотнительное поршня сцепления переднего хода | |
| 16 | 1***5 | Барабан первого сцепления | |
| 17 | 2***4 | Шайба упорная | |
| 18 | 2***2 | Шайба промежуточная сцепления прямой передачи и заднего хода | |
| 19 | 2***1 | Лента переднего тормоза с фрикционной накладкой в сборе | |
| 20 | 2***8 | Пластина нажимная длиной 47 мм | |
| 21 | 2***3 | Втулка задняя солнечной шестерни | |
| 22 | 1***0 | Шестерня солнечная со втулками в сборе | |
| 23 | 2***2 | Втулка передняя солнечной шестерни | |
| 24 | 2***8 | Кольцо уплотнительное поршня | |
| 25 | 2***П | Шпонка 5Х7,5Х19 | |
| 26 | 2***1 | Барабан второго сцепления | |
| 27 | 1***2 | Манжета уплотнительная поршня | |
| 28 | 1***0 | Поршень второго сцепления | |
| 29 | 1***0 | Сцепление второе в сборе | |
| 30 | 2***5 | Пружина | |
| 31 | 2***6 | Кольцо упорное отжимной пружины | |
| 32 | 2***8 | Кольцо стопорное | |
| 33 | 1***0 | Диск упорный | |
| 34 | 2***0 | Рычаг тормоза 1-й передачи и заднего хода | |
| 35 | 2***5 | Стопор оси | |
| 36 | 2***2 | Ось рычага тормоза 1-й передачи и заднего хода | |
| 37 | 2***5 | Цилиндр тормоза 1-й передачи и заднего хода | |
| 38 | 2***8 | Кольцо уплотнительное поршня | |
| 39 | 2***5 | Поршень цилиндра тормоза 1-й передачи и заднего хода | |
| 40 | 2***0 | Цилиндр заднего тормоза в сборе | |
| 41 | 2***8 | Пробка 1/8"-27 коническая масляного канала | |
| 42 | 2***5 | Пружина тормоза 1-й передачи и заднего хода | |
| 43 | 2***0 | Крышка цилиндра тормоза 1-й передачи и заднего хода | |
| 44 | 2***2 | Кольцо стопорное крышки цилиндра тормоза 1-й передачи и заднего хода | |
| 45 | 2***8 | Болт М12х50 | |
| 46 | 2***6 | Болт крепления цилиндра тормоза 1-й передачи и заднего хода | |
| 47 | 2***2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 48 | 2***8 | Болт М10-6gх35 | |
| 49 | 2***П | Шайба пружинная 10 | |
| 50 | 2***П | Штифт 11х14 | |
| 51 | 2***7 | Штифт опорный тормозной ленты тормоза 2-й передачи | |
| 52 | 2***5 | Трубка маслопроводная | |
| 53 | 1***2 | Кольцо уплотнительное крышки | |
| 54 | 1***0 | Крышка цилиндра | |
| 55 | 1***5 | Кольцо стопорное крышки | |
| 56 | 1***2 | Кольцо уплотнительное | |
| 57 | 1***5 | Поршень цилиндра переднего тормоза | |
| 58 | 1***2 | Кольцо уплотнительное | |
| 59 | 1***0 | Цилиндр переднего тормоза в сборе (цилиндр тормоза второй передачи) | |
| 60 | 1***0 | Поршень цилиндра переднего тормоза в сборе | |
| 61 | 1***7 | Шайба штока | |
| 62 | 1***6 | Шток поршня | |
| 63 | 1***5 | Пружина поршня | |
| 64 | 2***2 | Ось рычага тормоза 2-й передачи | |
| 65 | 1***А | Рычаг тормоза | |
| 66 | 1***5 | Цилиндр переднего тормоза | |
| 67 | 2***8 | Винт М10х35 | |
| 68 | 2***П | Гайка М10 |
