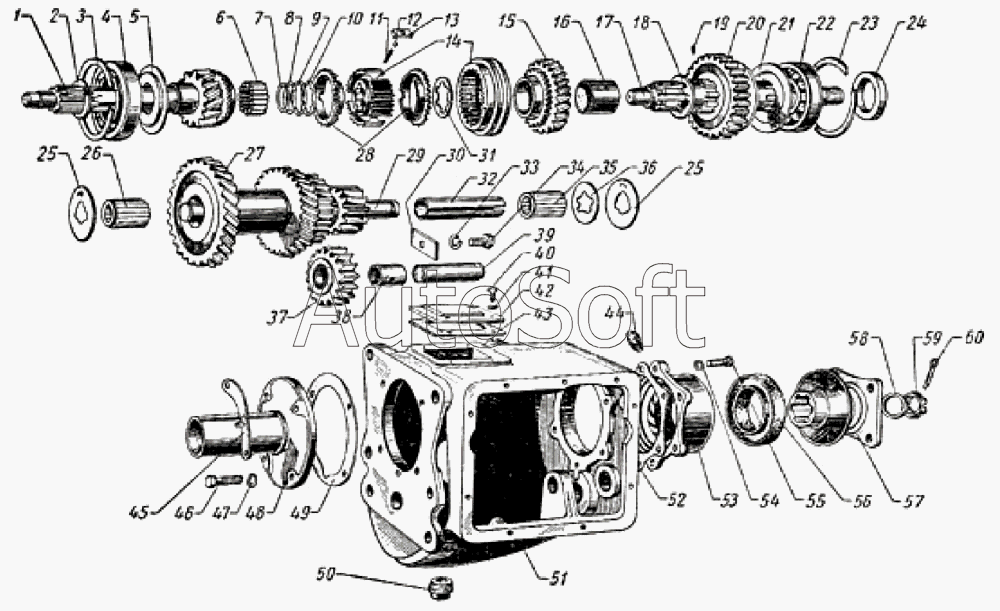

Каталог запасных частей к технике: ГАЗ-69 (1957). Коробка передач
45
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
29
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
15
1
2
3
4
5
6
7
8
9
10
11
12
14
16
17
18
18
19
20
21
22
23
24
25
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20-1701022 | 2***2 | Комплект первичного вала и блокирующего кольца синхронизатора (20-1701164) после притирки конусов | |
| 20-1701122 | 2***2 | Комплект шестерни второй передачи с блокирующим кольцом синхронизатора после притирки конусов | |
| 69-1702010 | 6***0 | Механизм переключения передач в сборе | |
| 1 | 2***Б | Вал первичный коробки передач | |
| 2 | 2***6 | Кольцо упорное | |
| 3 | 2***4 | Кольцо стопорное подшипника | |
| 4 | 2***2 | Подшипник шариковый первичного вала коробки передач задний (ГПЗ-50208У) | |
| 5 | М***0 | Маслоотражатель подшипника первичного вала коробки передач | |
| 6 | 2***2 | Ролик переднего подшипника вторичного вала коробки передач | |
| 7 | 2***3 | Кольцо стопорное роликового подшипника вторичного вала коробки передач | |
| 8 | 2***9 | Кольцо стопорное толщиной 2,0 мм | |
| 9 | М***2 | Прокладка регулировочная вторичного вала толстая | |
| 10 | М***4 | Прокладка регулировочная вторичного вала тонкая | |
| 11 | 2***0 | Пружина синхронизатора коробки передач | |
| 12 | 5***5 | Шарик диаметром 1/4" блокировочного сухаря синхронизатора коробки передач | |
| 14 | 2***Б | Муфта скользящая переключения второй и третьей передач со ступицей - комплект | |
| 15 | 2***Б | Шестерня второй передачи коробки передач с втулкой в сборе | |
| 16 | 2***Б | Втулка шестерни второй передачи коробки передач | |
| 17 | 2***В | Вал вторичный коробки передач | |
| 18 | 2***2 | Шайба упорная шестерни второй передачи коробки передач | |
| 18 | 2***1 | Сухарь блокировочный второй и третьей передач синхронизатора коробки передач | |
| 19 | 2***8 | Штифт 4х10 | |
| 20 | 2***В | Шестерня скользящая первой передачи и заднего хода коробки передач | |
| 21 | М***1 | Маслоотражатель подшипника вторичного вала коробки передач | |
| 22 | 2***0 | Подшипник 50 306КШ раздаточной коробки (ГПЗ-50306) | |
| 23 | 2***2 | Кольцо стопорное | |
| 24 | 6***6 | Кольцо распорное | |
| 25 | М***9 | Шайба упорная блока шестерен промежуточного вала коробки передач - неподвижная | |
| 26 | М***8 | Подшипник роликовый блока шестерен промежуточного вала коробки передач-короткий (ГПЗ-64903) | |
| 27 | 2***В | Блок шестерен промежуточного вала коробки передач | |
| 28 | 2***4 | Кольцо блокирующее второй и третьей передач синхронизатора коробки передач | |
| 29 | 1***1 | Ось блока шестерен промежуточного вала коробки передач | |
| 30 | 1***5 | Стопор осей блока шестерен промежуточного вала и промежуточной шестерни коробки передач | |
| 31 | 2***8 | Шайба между ступицей скользящей муфты и шестерней второй передачи коробки передач | |
| 32 | М***5 | Втулка распорная роликовых подшипников блока шестерен промежуточного вала коробки передач | |
| 33 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 34 | 2***8 | Болт М10-6gх16 | |
| 35 | М***1 | Подшипник роликовый блока шестерен промежуточного вала коробки передач длинный (ГПЗ-64904) | |
| 36 | 2***2 | Шайба упорная блока шестерен промежуточного вала коробки передач плавающая | |
| 37 | 2***Б | Шестерня промежуточная заднего хода коробки передач с втулкой в сборе | |
| 38 | А***В | Втулка промежуточной шестерни заднего хода коробки передач | |
| 39 | 1***0 | Ось промежуточной шестерни заднего хода коробки передач | |
| 40 | 2***8 | Болт М6х1х14 | |
| 41 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 42 | 2***0 | Крышка смотрового люка картера коробки передач | |
| 43 | 2***1 | Прокладка крышки смотрового люка картера коробки передач | |
| 44 | 2***П | Сапун в сборе К1/8" | |
| 45 | 5***0 | Скоба оттяжной пружины муфты подшипника выключения сцепления | |
| 46 | 2***8 | Болт М8х1,25х25 | |
| 47 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 48 | 2***Б | Крышка подшипника первичного вала коробки передач | |
| 49 | 1***Б | Прокладка крышки подшипника первичного вала коробки передач | |
| 50 | 2***П | Пробка КГ 3/4" | |
| 51 | 6***2 | Картер коробки передач в сборе | |
| 52 | 2***Б | Прокладка крышки заднего подшипника вторичного вала коробки передач | |
| 53 | 6***0 | Крышка заднего подшипника вторичного вала коробки передач с сальником в сборе | |
| 54 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 55 | 2***8 | Болт М8х1,25х25 | |
| 56 | 2***0 | Сальник | |
| 57 | 2***Б | Фланец вторичного вала коробки передач в сборе | |
| 58 | 2***Б | Шайба 21 | |
| 59 | 2***2 | Гайка 1М20х1,5 | |
| 60 | 2***П | Шплинт 4х30 |
