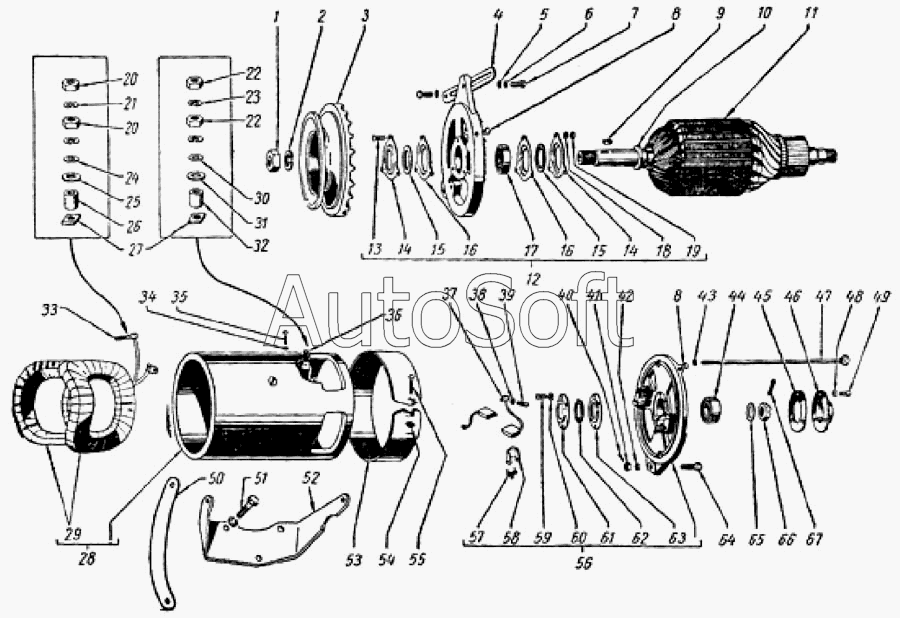

Каталог запасных частей к технике: ГАЗ-69 (1957). Генератор
40
49
48
47
46
45
44
43
42
41
50
39
38
37
36
35
34
33
32
59
67
66
65
64
63
62
61
60
31
58
57
56
55
54
53
52
51
3
12
11
10
9
8
8
7
6
5
4
13
2
1
22
22
30
29
28
27
26
25
24
23
21
20
20
19
18
17
16
16
15
15
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201457-П8 | 2***8 | Болт М8-6gх22 | |
| 201478-П8 | 2***8 | Болт 1М8х1х25 | |
| 250511-П8 | 2***8 | Гайка М8х1 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 290668-П8 | 2***8 | Болт 1М8х1х35 | |
| 1 | М***5 | Гайка М16х1,5-6Н | |
| 2 | М***4 | Шайба 16Л пружинная | |
| 3 | Г***1 | Шкив генератора | |
| 4 | 2***5 | Планка установочная генератора | |
| 5 | 2***8 | Шайба 8 плоская | |
| 6 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 7 | 2***8 | Болт М8-6gх22 | |
| 8 | Г***1 | Масленка подшипника генератора | |
| 9 | Б***6 | Шпонка сегментная шкива генератора | |
| 10 | Г***5 | Чашка переднего подшипника генератора опорная | |
| 11 | Г***0 | Якорь генератора в сборе | |
| 12 | Г***Б | Крышка генератора со стороны привода в сборе | |
| 13 | 7***6 | Винт крепления держателя сальника переднего подшипника якоря генератора | |
| 14 | Г***Б | Держатель сальника переднего подшипника якоря генератора наружный (шайба) | |
| 15 | М***6 | Сальник переднего подшипника якоря генератора | |
| 16 | Г***Б | Держатель сальника переднего подшипника якоря генератора внутренний (шайба) | |
| 17 | Г***3 | Подшипник шариковый якоря генератора передний | |
| 18 | Х***1 | Шайба 5Т пружинная | |
| 19 | М***8 | Гайка | |
| 20 | 8***2 | Гайка М5 клеммы шунтового вывода | |
| 21 | М***1 | Шайба пружинная | |
| 22 | 8***3 | Гайка М6-6Н | |
| 23 | М***6 | Шайба пружинная | |
| 24 | 8***7 | Шайба 5 | |
| 25 | Х***9 | Шайба изоляционная шунтового вывода | |
| 26 | Г***А | Втулка изоляционная | |
| 27 | Г***6 | Шайба изоляционная шунтового и щеточного выводов | |
| 28 | Г***0 | Корпус генератора в сборе | |
| 29 | Г***0 | Катушка возбуждения в сборе | |
| 30 | М***6 | Шайба плоская | |
| 31 | Х***0 | Шайба изоляционная щеточного вывода | |
| 32 | Г***А | Втулка изоляционная | |
| 33 | Х***8 | Винт полюса | |
| 34 | Х***1 | Шайба 5Т пружинная | |
| 35 | 7***8 | Винт М5-8hх12 | |
| 36 | Г***0 | Вывод щеточный в сборе (клемма Я) | |
| 37 | Г***0 | Щетка генератора в сборе | |
| 38 | М***1 | Шайба пружинная | |
| 39 | 7***8 | Винт М5-8hх12 | |
| 40 | 2***2 | Шплинт 2,5х20 | |
| 41 | 2***8 | Гайка М8х1 | |
| 42 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 43 | Х***9 | Шайба 8 пружинная | |
| 44 | Г***2 | Подшипник шариковый якоря генератора задний | |
| 45 | С***Д | Прокладка крышки заднего подшипника генератора | |
| 46 | С***Д | Крышка заднего подшипника генератора | |
| 47 | Г***0 | Болт стяжной генератора | |
| 48 | Х***2 | Шайба 4 пружинная | |
| 49 | 8***1 | Винт | |
| 50 | 6***2 | Планка крепления кронштейна генератора к пластине крышки распределительных шестерен | |
| 51 | 2***8 | Болт М10х25 | |
| 52 | 2***Б | Кронштейн крепления генератора к блоку цилиндров двигателя | |
| 53 | Г***1 | Лента защитная коллектора генератора | |
| 54 | 8***1 | Гайка М5 | |
| 55 | М***9 | Винт М5 | |
| 56 | Г***0 | Крышка генератора со стороны коллектора в сборе | |
| 57 | Г***4 | Пружина щетки генератора | |
| 58 | Г***5 | Рычаг прижимной щетки генератора | |
| 59 | 8***1 | Винт | |
| 60 | Х***2 | Шайба 4 пружинная | |
| 61 | Г***3 | Держатель сальника заднего подшипника генератора наружный (шайба) | |
| 62 | Х***8 | Сальник заднего подшипника генератора | |
| 63 | Г***4 | Держатель сальника заднего подшипника генератора внутренний (шайба) | |
| 64 | 2***8 | Болт 1М8х1х30 | |
| 65 | Х***1 | Шайба упорная якоря стартера передняя | |
| 66 | Х***Д | Гайка крепления подшипника заднего конца якоря генератора | |
| 67 | М***7 | Шплинт |
