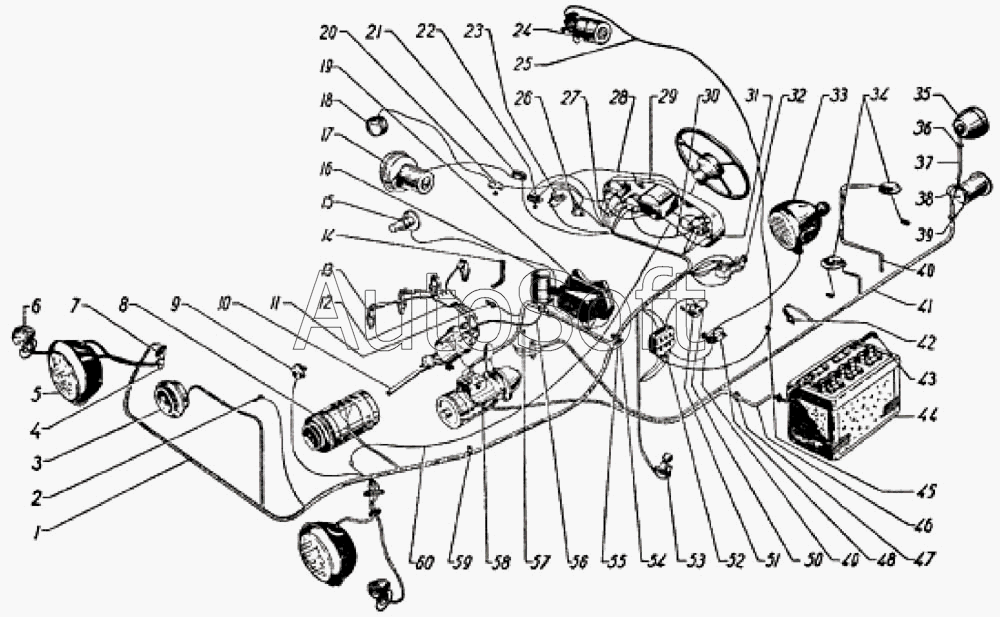

Каталог запасных частей к технике: ГАЗ-69 (1957). Соединители электропроводов
1
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
20
21
22
23
24
25
25
26
27
27
28
29
30
30
30
31
31
32
33
34
35
36
36
37
37
38
38
39
40
40
41
41
42
42
43
43
44
45
45
46
46
46
47
47
47
48
49
49
49
50
50
51
52
53
54
54
54
55
55
56
57
57
58
59
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201452-П8 | 2***8 | Болт М8х1,25х12 | |
| 240820-П8 | 2***8 | Винт 4х18 | |
| 240836-П8 | 2***8 | Винт М5х12 | |
| 252002-П2 | 2***2 | Шайба диаметром 4,5 мм винта крепления соединительной панели | |
| 293270-П8 | 2***8 | Шайба 8 пружинная зубчатая | |
| 293270-П8 | 2***8 | Шайба 8 пружинная зубчатая | |
| 1 | 6***В | Пучок проводов основной в сборе | |
| 1 | 6***В | Пучок проводов основной в сборе | |
| 2 | 1***5 | Датчик контрольной лампы температуры воды в радиаторе в сборе типа ММ7 | |
| 3 | 5***В | Сигнал в сборе двухпроводный 12 в типа С56-Б | |
| 4 | 2***5 | Втулка уплотнительная | |
| 5 | 5***1 | Фара в сборе типа ФГ2-А2 | |
| 6 | 5***Б | Подфарник в сборе типа ПФЗ-В | |
| 7 | 2***1 | Соединительная панель | |
| 7 | 2***1 | Соединительная панель | |
| 8 | 2***А | Генератор 12 в, 18 а в сборе типа Г20 | |
| 9 | 5***0 | Датчик указателя давления масла в сборе типа ММ-4 | |
| 10 | 2***Б | Распределитель в сборе типа Р23 | |
| 11 | 5***0 | Датчик указателя температуры воды в сборе типа ТМ2-А | |
| 12 | 2***2 | Держатель проводов зажигания в сборе | |
| 13 | 5***0 | Свеча зажигания в сборе (СН4-Г) | |
| 14 | 6***Б | Провод соединения массы двигателя с массой автомобиля в сборе | |
| 14 | 6***Б | Провод соединения массы двигателя с массой автомобиля в сборе | |
| 15 | 5***Б | Лампа подкапотная в сборе типа ПД-1 | |
| 16 | 5***Б | Катушка зажигания в сборе типа Б1 | |
| 17 | 3***А | Вентилятор отопителя в сборе | |
| 18 | 6***0 | Фонарь освещения кабины в сборе типа ФП12-Б | |
| 19 | 6***0 | Реле регулятор в сборе типа РР20 | |
| 20 | 5***Б | Переключатель света освещения шкал приборов в сборе типа П19 | |
| 20 | 5***Б | Переключатель света освещения шкал приборов в сборе типа П19 | |
| 21 | 2***0 | Переключатель электродвигателя отопителя в сборе | |
| 22 | 5***Б | Переключатель света освещения шкал приборов в сборе типа П19 | |
| 23 | 5***0 | Замок зажигания в сборе | |
| 24 | 7***0 | Стеклоочиститель в сборе | |
| 25 | 6***В | Провод питания стеклоочистителя в сборе | |
| 25 | 6***В | Провод питания стеклоочистителя в сборе | |
| 26 | 1***0 | Предохранитель цепей освещения тепловой в сборе (ПР2-Б) | |
| 27 | 5***0 | Соединитель проводов в сборе | |
| 27 | 5***0 | Соединитель проводов в сборе | |
| 28 | 6***5 | Патроны лампы освещения шкал приборов в сборе типа ПП1 | |
| 29 | 6***0 | Комбинация приборов в сборе типа КП12 | |
| 30 | 5***2 | Провода соединения клеммы питания термометра, манометра и бензоуказателя в сборе | |
| 30 | 5***2 | Провода соединения клеммы питания термометра, манометра и бензоуказателя в сборе | |
| 30 | 5***2 | Провода соединения клеммы питания термометра, манометра и бензоуказателя в сборе | |
| 31 | 6***3 | Провод питания контрольной лампы температуры воды в радиаторе в сборе | |
| 31 | 6***3 | Провод питания контрольной лампы температуры воды в радиаторе в сборе | |
| 32 | 2***1 | Переключатель света центральный в сборе (типа П6-Б2) | |
| 33 | 6***0 | Фара поворотная в сборе типа ФГ-16 | |
| 34 | 5***1 | Датчик указателя уровня бензина в бензиновом баке в сборе типа БМ20 | |
| 35 | 5***Г | Фонарь задний в сборе типа ФП-13 | |
| 36 | 5***5 | Втулка уплотнительная | |
| 36 | 5***5 | Втулка уплотнительная | |
| 37 | 6***1 | Провод к заднему фонарю | |
| 37 | 6***1 | Провод к заднему фонарю | |
| 38 | 6***4 | Провод соединения клеммы штепсельной розетки для прицепа с массой в сборе | |
| 38 | 6***4 | Провод соединения клеммы штепсельной розетки для прицепа с массой в сборе | |
| 39 | 5***0 | Розетка штепсельная питания прицепа в сборе типа ПС-10 | |
| 40 | 6***А | Пучок проводов по раме в сборе | |
| 40 | 6***А | Пучок проводов по раме в сборе | |
| 41 | 6***А | Пучок проводов по раме в сборе | |
| 41 | 6***А | Пучок проводов по раме в сборе | |
| 42 | 2***0 | Включатель света сигнала «Стоп» гидравлический (ВК12) | |
| 42 | 2***0 | Включатель света сигнала «Стоп» гидравлический (ВК12) | |
| 43 | 2***2 | Провод соединения аккумуляторной батареи с «массой» в сборе | |
| 43 | 2***2 | Провод соединения аккумуляторной батареи с «массой» в сборе | |
| 44 | 2***А | Батарея аккумуляторов в сборе (без электролита, незаряженная 6-СТ-54-ЭМ, ГОСТ 959-51) | |
| 45 | А***3 | Втулка | |
| 45 | А***3 | Втулка | |
| 46 | 6***А | Провод от аккумуляторной батареи к выключателю стартера в сборе | |
| 46 | 6***А | Провод от аккумуляторной батареи к выключателю стартера в сборе | |
| 46 | 6***А | Провод от аккумуляторной батареи к выключателю стартера в сборе | |
| 47 | 2***3 | Уплотнитель | |
| 47 | 2***3 | Уплотнитель | |
| 47 | 8***3 | Уплотнитель провода к выключателю стартера | |
| 48 | 5***Б | Переключатель света освещения шкал приборов в сборе типа П19 | |
| 49 | 6***9 | Провод от блока предохранителей к выключателю поворотной фары в сборе | |
| 49 | 6***9 | Провод от блока предохранителей к выключателю поворотной фары в сборе | |
| 49 | 6***9 | Провод от блока предохранителей к выключателю поворотной фары в сборе | |
| 50 | 6***4 | Провод соединения клеммы штепсельной розетки переносной лампы с массой в сборе | |
| 50 | 6***4 | Провод соединения клеммы штепсельной розетки переносной лампы с массой в сборе | |
| 51 | 5***0 | Розетка штепсельная переносной лампы в сборе (47К) | |
| 52 | 6***2 | Блок предохранителей в сборе типа ПР-10-Б | |
| 53 | 5***0 | Переключатель света ножной в сборе | |
| 54 | 1***6 | Обойма уплотнителя пучка проводов | |
| 54 | 1***6 | Обойма уплотнителя пучка проводов | |
| 54 | 1***6 | Обойма уплотнителя пучка проводов | |
| 55 | 6***3 | Уплотнитель пучка проводов в щитке передка кузова | |
| 55 | 6***3 | Уплотнитель пучка проводов в щитке передка кузова | |
| 56 | 6***0 | Провод высокого напряжения от индукционной катушки к распределителю с гасящим сопротивлением в сборе | |
| 57 | А***8 | Скоба | |
| 57 | А***8 | Скоба | |
| 58 | 2***0 | Стартер и включатель в сборе (типа СТ-20) | |
| 59 | 5***3 | Скоба крепления пучка проводов | |
| 59 | 5***3 | Скоба крепления пучка проводов | |
| 60 | 5***В | Провод кнопки звукового сигнала в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
