Каталог запасных частей к технике: ГАЗ-69 (1957). Комбинация приборов
17
4
5
5
6
6
7
7
9
10
11
12
13
14
15
16
3
18
19
20
21
22
23
24
25
26
27
28
29
30
31
1
1
1
2
3
3

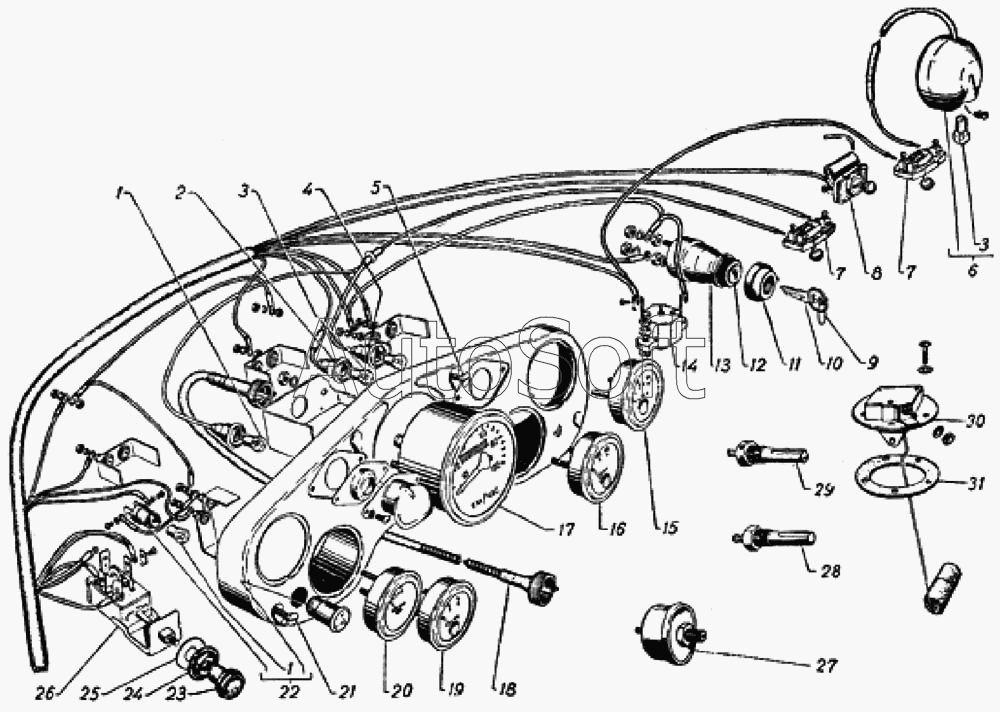

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20-1104091 | 2***1 | Втулка уплотнительная | |
| 20-3704030 | 2***0 | Панель контактов замка зажигания в сборе | |
| 20-3704048 | 2***8 | Поводок контакта замка зажигания | |
| 20-3704056 | 2***6 | Крышка замка зажигания | |
| 20-3704064 | 2***4 | Колпачок изолятора клемм замка зажигания | |
| 220077-П8 | 2***8 | Винт М5х0,8х10 | |
| 220081-П8 | 2***8 | Винт М5х0,8х18 | |
| 222525-П8 | 2***8 | Винт М6х16 | |
| 224601-П8 | 2***8 | Винт М5х0,4х18 | |
| 250764-П8 | 2***8 | Гайка М6х1 | |
| 251084-П8 | 2***8 | Гайка М5х0,8 | |
| 252004-П8 | 2***8 | Шайба 6 | |
| 252133-П2 | 2***2 | Шайба 5Т ОСТ 37.001.115-75 | |
| 252133-П2 | 2***2 | Шайба 5Т ОСТ 37.001.115-75 | |
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 252173-П8 | 2***8 | Шайба 5 пружинная | |
| 292675-П8 | 2***8 | Гайка М5х0,8 | |
| 293185-П8 | 2***8 | Шайба 5,5 | |
| 293196-П | 2***П | Шайба 5,5 ГОСТ 11371-78 | |
| 69-3802042-Б | 6***Б | Кронштейн крепления гибкого вала спидометра | |
| А-14577-В | А***В | Скоба крепления гибкого вала спидометра под болт крышки люка коробки передач | |
| М-18320 | М***0 | Пружина стопорная цилиндра замка зажигания | |
| М-9706-А | М***А | Зажим | |
| 1 | 2***3 | Лампа 12в, 1св (А22) | |
| 1 | 2***3 | Лампа 12в, 1св (А22) | |
| 1 | Н***8 | Винт М4Х0,7Х12 крепления ободка подфарника | |
| 2 | 5***8 | Патрон контрольной лампы указателя дальнего света фар в сборе типа ПП2 | |
| 3 | 5***Б | Лампа 12 в, 1,5 св (23а) | |
| 3 | 5***Б | Лампа 12 в, 1,5 св (23а) | |
| 3 | П***4 | Линза подфарника | |
| 4 | 6***5 | Патроны лампы освещения шкал приборов в сборе типа ПП1 | |
| 5 | 2***4 | Винт М6Х1Х38 крепления комбинации приборов к панели приборов (верхняя часть) | |
| 5 | П***3 | Прокладка линзы подфарника | |
| 6 | 6***0 | Фонарь освещения кабины в сборе типа ФП12-Б | |
| 6 | Н***1 | Трубка защитная провода подфарника | |
| 7 | 5***Б | Прокладка подфарника | |
| 7 | 5***Б | Переключатель света освещения шкал приборов в сборе типа П19 | |
| 9 | К***8 | Кольцо для ключей замка зажигания | |
| 10 | 5***0 | Ключ | |
| 11 | 2***4 | Гайка | |
| 12 | 1***0 | Цилиндр замка зажигания в сборе | |
| 13 | 2***2 | Корпус замка зажигания | |
| 14 | 1***0 | Предохранитель цепей освещения тепловой в сборе (ПР2-Б) | |
| 15 | А***0 | Амперметр в сборе | |
| 16 | У***0 | Указатель температуры воды в сборе | |
| 17 | С***0 | Спидометр в сборе | |
| 18 | 6***0 | Вал гибкий спидометра в сборе типа ГВ69 | |
| 19 | У***0 | Указатель давления масла в сборе | |
| 20 | У***0 | Указатель уровня бензина в сборе | |
| 21 | 2***4 | Винт М6Х1Х60 крепления комбинации приборов к панели приборов (нижняя часть) | |
| 22 | 5***5 | Фонарь контрольной лампы температуры воды в радиаторе в сборе типа ПД-20-Д | |
| 23 | 5***Б | Ручка | |
| 24 | 5***Б | Гайка крепления центрального переключателя света в сборе | |
| 25 | 5***8 | Шайба прокладочная центрального переключателя света | |
| 26 | 2***1 | Переключатель света центральный в сборе (типа П6-Б2) | |
| 27 | 5***0 | Датчик указателя давления масла в сборе типа ММ-4 | |
| 28 | 1***5 | Датчик контрольной лампы температуры воды в радиаторе в сборе типа ММ7 | |
| 29 | 5***0 | Датчик указателя температуры воды в сборе типа ТМ2-А | |
| 30 | 5***1 | Датчик указателя уровня бензина в бензиновом баке в сборе типа БМ20 | |
| 31 | 1***2 | Прокладка датчика и фланца |
