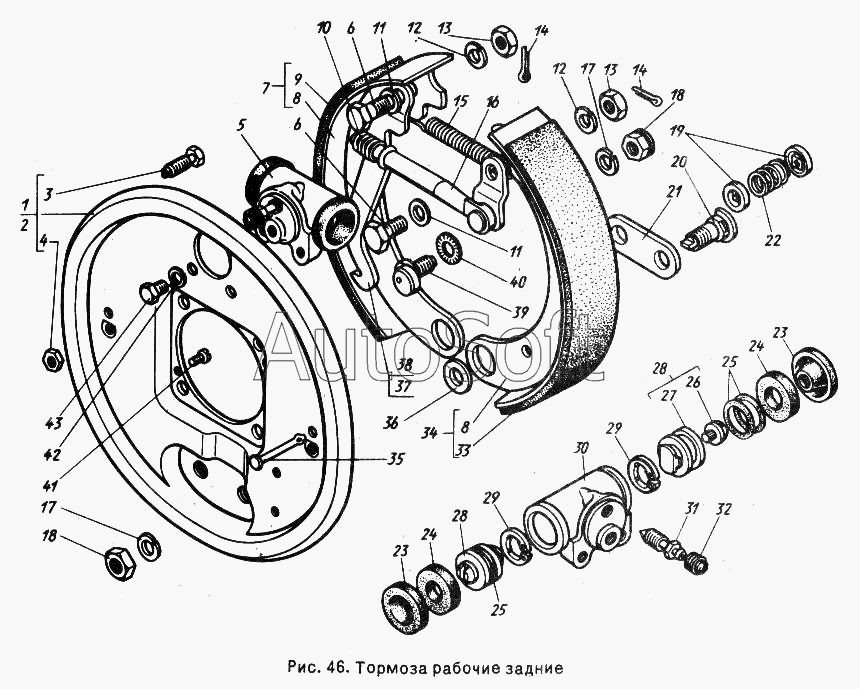

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Тормоза рабочие задние
33
23
23
24
24
25
25
26
27
28
28
29
29
30
31
32
22
34
35
36
37
38
39
40
41
42
43
12
12
2
3
4
5
6
6
7
8
8
9
10
11
11
1
13
13
14
14
15
16
17
17
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Щит правый в сборе | |
| 2 | 2***3 | Щит левый в сборе | |
| 3 | 2***9 | Винт М8-6gх30 | |
| 4 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 5 | 2***0 | Цилиндр колесный задних тормозов в сборе | |
| 6 | 2***9 | Болт М10х1-6hх25 | |
| 7 | 2***1 | Колодка с фрикционной накладкой в сборе | |
| 8 | 2***5 | Колодка тормоза | |
| 9 | 2***2 | Накладка фрикционная короткая | |
| 10 | 2***1 | Пружина | |
| 11 | 2***9 | Шайба 13 | |
| 12 | 2***8 | Шайба 10Л | |
| 13 | 2***8 | Гайка М10х1 | |
| 14 | 2***9 | Шплинт 2,5х16 ОСТ 37.001.171-93 | |
| 15 | 1***5 | Пружина стяжная колодок тормоза | |
| 16 | 1***6 | Рычаг разжимной ручного привода тормоза с маятником в сборе | |
| 17 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 18 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 19 | М***С | Чашка отжимной пружины колодок тормоза верхняя | |
| 20 | 2***8 | Палец опорный | |
| 21 | 2***0 | Пластина опорного пальца | |
| 22 | М***С | Пружина отжимная колодок тормоза | |
| 23 | 2***8 | Колпак защитный | |
| 24 | 2***3 | Кольцо защитное | |
| 25 | 2***1 | Кольцо уплотнительное | |
| 26 | 5***4 | Стержень упорный поршня | |
| 27 | 2***5 | Поршень | |
| 28 | 2***2 | Поршень колесного цилиндра в сборе | |
| 29 | 2***7 | Кольцо упорное поршня | |
| 30 | 2***6 | Цилиндр колесный | |
| 31 | 5***8 | Клапан прокачки колесного цилиндра | |
| 32 | 1***9 | Колпачок перепускного клапана колесного цилиндра тормоза защитный | |
| 33 | 2***1 | Накладка фрикционная длинная | |
| 34 | 2***0 | Колодка и фрикционная накладка в сборе передняя | |
| 35 | М***С | Стержень чашек | |
| 36 | 2***8 | Эксцентрик опорного пальца колодок тормоза | |
| 37 | 2***А | Рычаг приводной левый | |
| 38 | 2***А | Рычаг приводной правый | |
| 39 | 1***4 | Эксцентрик разжимного рычага в сборе | |
| 40 | 2***9 | Шайба 12 ОСТ 37.001.146-75 | |
| 41 | 2***9 | Винт М5-6gх10 | |
| 42 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 43 | 2***9 | Болт М8-6gх12 ОСТ 37.001.123-96 |
