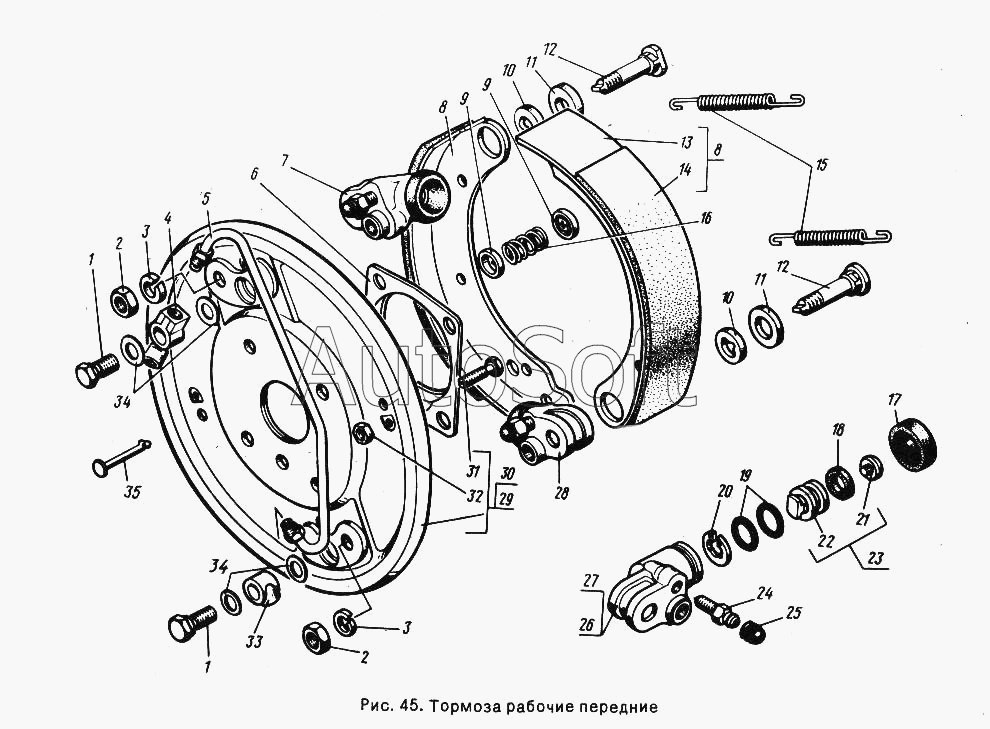

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Тормоза рабочие передние
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
34
35
10
10
2
2
3
3
4
5
6
7
8
8
9
9
1
1
11
11
12
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***2 | Болт М12х1,25х28 | |
| 2 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 3 | 2***8 | Шайба 12 пружинная | |
| 4 | 2***0 | Муфта соединительная | |
| 5 | 1***5 | Трубка соединительная в сборе | |
| 6 | 2***1 | Маслоотражатель | |
| 7 | 2***1 | Цилиндр левый в сборе | |
| 8 | 2***1 | Колодка с фрикционной накладкой в сборе | |
| 9 | М***С | Чашка отжимной пружины колодок тормоза верхняя | |
| 10 | 2***8 | Эксцентрик опорного пальца колодок тормоза | |
| 11 | 1***0 | Шайба опорных пальцев колодок тормоза | |
| 12 | 2***8 | Палец опорный | |
| 13 | 2***5 | Колодка тормоза | |
| 14 | 2***2 | Накладка фрикционная короткая | |
| 15 | 1***5 | Пружина стяжная колодок тормоза | |
| 16 | М***С | Пружина отжимная колодок тормоза | |
| 17 | 2***8 | Колпак защитный | |
| 18 | 2***3 | Кольцо защитное | |
| 19 | 2***1 | Кольцо уплотнительное поршня колесного цилиндра тормоза | |
| 20 | 2***7 | Кольцо упорное | |
| 21 | 5***4 | Стержень упорный поршня | |
| 22 | 2***5 | Поршень | |
| 23 | 2***2 | Поршень в сборе | |
| 24 | 5***8 | Клапан прокачки колесного цилиндра | |
| 25 | 1***9 | Колпачок перепускного клапана колесного цилиндра тормоза защитный | |
| 26 | 2***6 | Цилиндр правый | |
| 27 | 2***7 | Цилиндр левый | |
| 28 | 2***0 | Цилиндр правый в сборе | |
| 29 | 2***0 | Щит правый в сборе | |
| 30 | 2***0 | Щит левый в сборе | |
| 31 | 2***9 | Винт М8-6gх30 | |
| 32 | 2***8 | Гайка М8х1,25 | |
| 33 | 1***1 | Муфта соединительная | |
| 34 | 5***3 | Прокладка | |
| 35 | М***С | Стержень чашек |
