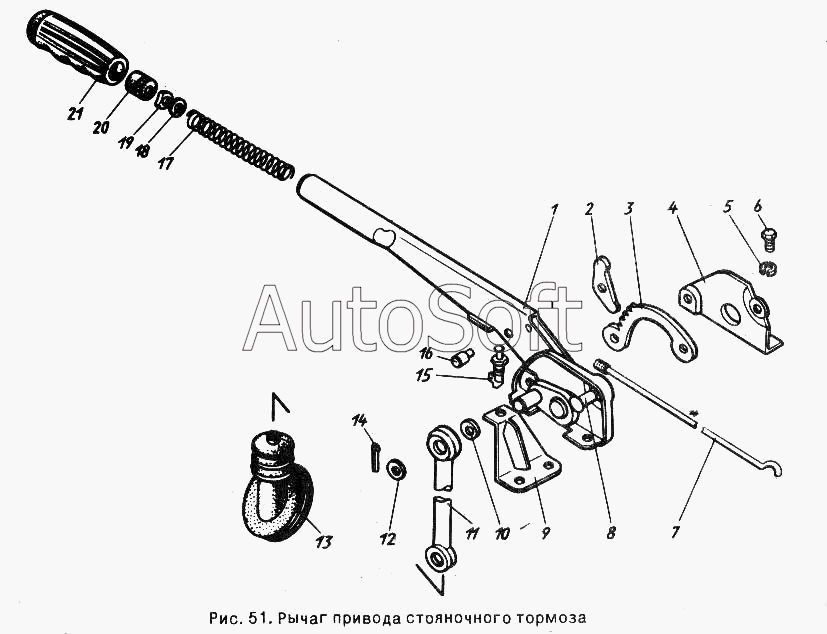

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Рычаг привода стояночного тормоза
11
13
21
20
19
18
17
16
15
14
12
1
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Рычаг с кронштейном в сборе | |
| 2 | 3***0 | Собачка рычага привода стояночного тормоза | |
| 3 | 3***2 | Уплотнитель кожуха пола | |
| 4 | 3***3 | Кронштейн рычага правый | |
| 5 | 2***9 | Шайба 6 | |
| 6 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 7 | 3***8 | Тяга собачки | |
| 8 | 2***9 | Заклепка 8х18 | |
| 9 | 3***8 | Кронштейн выключателя контрольной лампы | |
| 10 | 2***9 | Шайба 10 ГОСТ 10450-78 | |
| 11 | 3***1 | Тяга возвратного рычага | |
| 12 | 2***9 | Шайба 10 ОСТ 37.001.144-96 | |
| 13 | 3***2 | Уплотнитель пола для стояночного тормоза | |
| 14 | 2***9 | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 15 | В***9 | Выключатель лампы стояночного тормоза (ВК409.3710000) | |
| 16 | 3***1 | Ось собачки | |
| 17 | 3***6 | Пружина тяги собачки рычага привода стояночного тормоза | |
| 18 | 2***9 | Шайба 6 | |
| 19 | 3***5 | Шайба опорная кнопки | |
| 20 | 2***9 | Кнопка рычага | |
| 21 | 3***5 | Ручка рычага привода стояночного тормоза |
