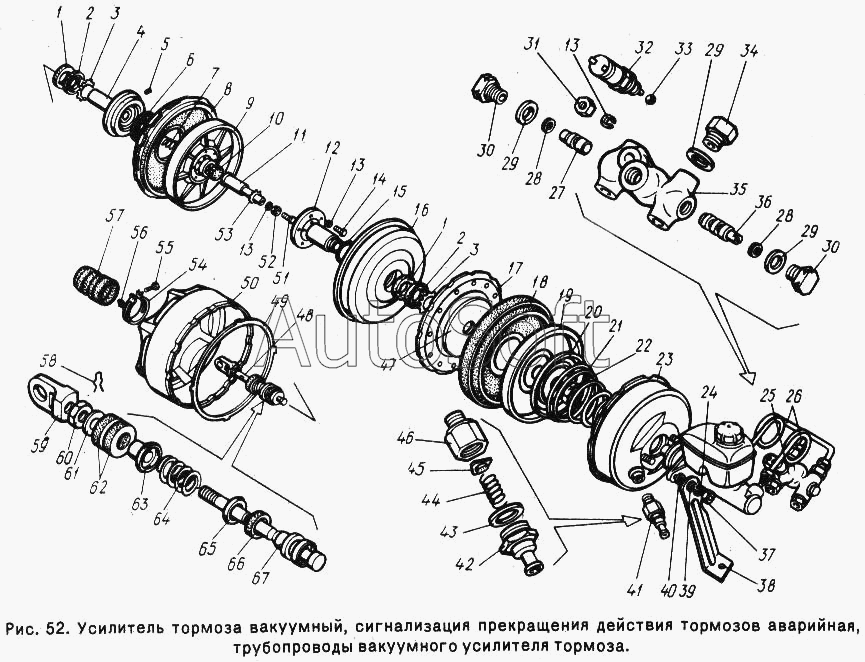

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Усилитель тормоза вакуумный, сигнализация прекращения действия тормозов аварийная, трубопроводы вакуумного усилителя тормоза
43
51
50
49
48
47
46
45
44
52
42
41
40
39
38
37
36
35
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
9
17
16
15
14
13
13
13
12
11
10
18
8
7
6
5
4
3
3
2
2
1
1
19
20
21
22
23
25
26
27
28
28
29
29
29
30
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Кольцо направляющее соединителя поршней | |
| 2 | 2***7 | Манжета уплотнительная | |
| 3 | 3***2 | Шайба стопорная | |
| 4 | 3***6 | Корпус клапана | |
| 5 | 2***2 | Винт М6х10 | |
| 6 | 2***0 | Диафрагма клапана управления в сборе | |
| 7 | 2***4 | Пружина диафрагмы клапанов | |
| 8 | 2***4 | Диафрагма поршня | |
| 9 | 2***0 | Поршень задней диафрагмы | |
| 10 | 2***6 | Шайба реактивная толкателя | |
| 11 | 2***7 | Толкатель поршня | |
| 12 | 2***5 | Соединитель поршней | |
| 13 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 14 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 15 | 2***2 | Кольцо уплотнительное | |
| 16 | 2***0 | Крышка первичной камеры | |
| 17 | 2***9 | Кольцо опорное | |
| 18 | 2***2 | Диафрагма поршня | |
| 19 | 2***7 | Поршень диафрагмы | |
| 20 | 2***6 | Тарелка пружины поршня диафрагмы | |
| 21 | 2***8 | Пружина диафрагмы | |
| 22 | 3***2 | Гайка М27х1,5 | |
| 23 | 2***9 | Крышка вторичной камеры корпуса в сборе | |
| 25 | 2***0 | Сигнализатор аварийный тормозов в сборе | |
| 26 | 2***0 | Трубопровод от главного цилиндра к сигнализатору | |
| 27 | 2***8 | Поршень левый | |
| 28 | 1***9 | Кольцо уплотнительное | |
| 29 | 5***3 | Прокладка | |
| 30 | 2***0 | Пробка М12х1,25х10 | |
| 31 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 32 | В***4 | Выключатель сигнализатора неисправности раздельного привода тормоза | |
| 33 | 4***5 | Шарик | |
| 34 | 2***2 | Штуцер соединительный | |
| 35 | 2***0 | Корпус сигнализатора | |
| 36 | 2***9 | Поршень правый | |
| 37 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 38 | 2***8 | Стойка вакуумного усилителя | |
| 39 | 2***9 | Шайба 10 | |
| 40 | 2***9 | Шайба 10 ГОСТ 10450-78 | |
| 41 | 2***0 | Клапан обратный вакуумного усилителя тормоза в сборе | |
| 42 | 2***8 | Штуцер обратного клапана | |
| 43 | 1***9 | Прокладка | |
| 44 | 2***6 | Пружина | |
| 45 | 2***1 | Клапан в сборе | |
| 46 | 2***2 | Корпус клапана | |
| 47 | 2***8 | Тарелка передней диафрагмы | |
| 48 | 2***0 | Клапан управления вакуумного усилителя в сборе | |
| 49 | 3***8 | Кольцо корпуса вакуумного усилителя | |
| 50 | 2***0 | Корпус вакуумного усилителя | |
| 51 | 2***8 | Упор регулировочный толкателя | |
| 52 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 53 | 2***9 | Шайба стопорная | |
| 54 | 2***9 | Хомут 52 | |
| 55 | 2***9 | Винт М5-6gх30 ОСТ 37.001.127-81 | |
| 56 | 2***9 | Гайка М5-6Н ОСТ 37.001.112-91 | |
| 57 | 3***0 | Чехол защитный | |
| 58 | 2***9 | Шплинт 5 | |
| 59 | 2***1 | Проушина | |
| 60 | 2***9 | Гайка М10х1-5Н6Н | |
| 61 | 2***9 | Шайба 10 ОСТ 37.001.144-96 | |
| 62 | 2***5 | Фильтр воздушный вакуумного усилителя | |
| 63 | 2***1 | Упор пружины | |
| 64 | 2***9 | Пружина толкателя | |
| 65 | 2***6 | Шайба пружины | |
| 66 | 3***5 | Кольцо уплотнительное в сборе | |
| 67 | 2***1 | Клапан управления с толкателем в сборе |
