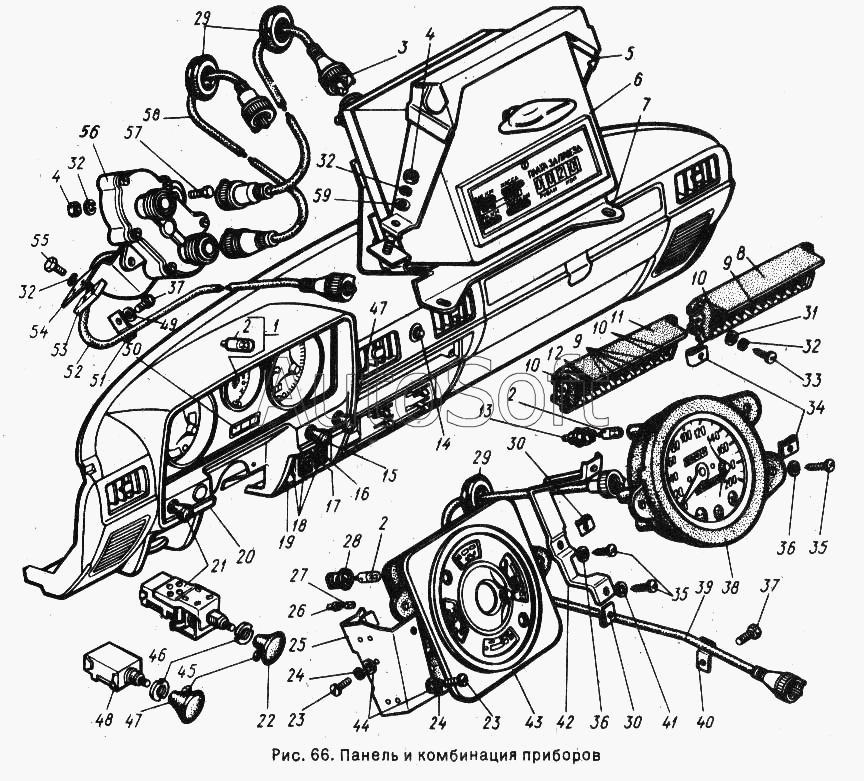

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Панель и комбинация приборов
45
31
32
32
32
32
33
34
35
35
36
36
37
37
38
39
40
41
42
43
44
30
30
46
47
47
48
49
50
51
52
53
54
55
56
57
58
59
16
2
2
2
3
4
4
5
6
7
8
9
9
10
10
10
11
12
13
14
15
1
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***3 | Часы автомобильные (4Ю28 17003ГЧ) | |
| 2 | 1***3 | Лампа (АМН12-3) | |
| 3 | Г***1 | Вал гибкий от редуктора к таксометру ГВ156 | |
| 4 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 5 | 2***0 | Стяжка в сборе | |
| 6 | Т***1 | Таксометр (24-01-3817010-10) | |
| 7 | 2***0 | Основание крепления таксометрав сборе | |
| 8 | П***1 | Блок предохранителей (ПР121.3722000) | |
| 9 | П***А | Предохранитель 8А плавкий | |
| 10 | П***А | Вставка плавкая 16А | |
| 11 | 1***7 | Блок предохранителя для десяти плавких вставок ПР112 | |
| 12 | П***0 | Предохранитель 6А плавкий (24-3722206) | |
| 13 | Л***9 | Патрон (ЛВ211-3714329) со штекером | |
| 14 | 2***0 | Выключатель аварийной сигнализации | |
| 15 | 2***1 | Тяга воздушной заслонки | |
| 16 | 3***0 | Выключатель проверки контрольных ламп П150-14.17 | |
| 17 | 3***8 | Переключатель противотуманных фар П147-02.03 | |
| 18 | 2***0 | Рамка переключателя | |
| 19 | П***0 | Переключатель антенны | |
| 20 | 5***7 | Заглушка | |
| 21 | 4***Э | Переключатель света центральный | |
| 22 | 3***1 | Ручка переключателя освещения в сборе | |
| 23 | 2***9 | Винт М5-6gх14 | |
| 24 | 2***2 | Шайба 5Т ОСТ 37.001.115-75 | |
| 25 | 3***0 | Кронштейн левый | |
| 26 | 1***0 | Патрон ламп | |
| 27 | А***2 | Лампа накаливания (12В) | |
| 28 | К***0 | Патрон ламп | |
| 29 | 2***1 | Втулка уплотнительная | |
| 30 | 2***9 | Гайка М4 | |
| 31 | 2***9 | Шайба 4 ОСТ 37.001.144-96 | |
| 32 | 2***2 | Шайба 4Л ОСТ 37.001.115-75 | |
| 33 | 2***9 | Винт 4х25 ОСТ 37.001.188-81 | |
| 34 | 3***0 | Гайка специальная | |
| 35 | 2***9 | Винт М4х18 ОСТ 37.001.188-81 | |
| 36 | 2***9 | Шайба 4 | |
| 37 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 38 | 1***0 | Спидометр СП138Б-Э | |
| 39 | Г***1 | Вал гибкий спидометра | |
| 40 | 2***9 | Скоба крепления трубки | |
| 41 | 2***9 | Шайба 4 ОСТ 37.001.144-96 | |
| 42 | 3***4 | Кронштейн правый | |
| 43 | 1***0 | Комбинация приборов КП125-Э | |
| 44 | 4***4 | Шайба 5 | |
| 45 | 2***9 | Винт М3х4 ГОСТ 1477-84 | |
| 46 | 5***6 | Гайка стопорная | |
| 47 | 3***1 | Ручка | |
| 48 | 2***0 | Переключатель обогрева заднего стекла П316-Э | |
| 49 | 2***9 | Шайба 8 | |
| 50 | 1***0 | Табло сигнализаторов | |
| 51 | 2***9 | Скоба | |
| 52 | Г***1 | Вал гибкий от коробки передач к редуктору ГВ155 | |
| 53 | 6***4 | Пластина задняя | |
| 54 | 2***4 | Кронштейн | |
| 55 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 56 | 2***Б | Редуктор провода гибких валов к спидометру и таксометру в сборе | |
| 57 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 58 | Г***1 | Вал гибкий привода спидометра ГВ157 | |
| 59 | 2***9 | Шайба 6 ОСТ 37.001.144-96 |
