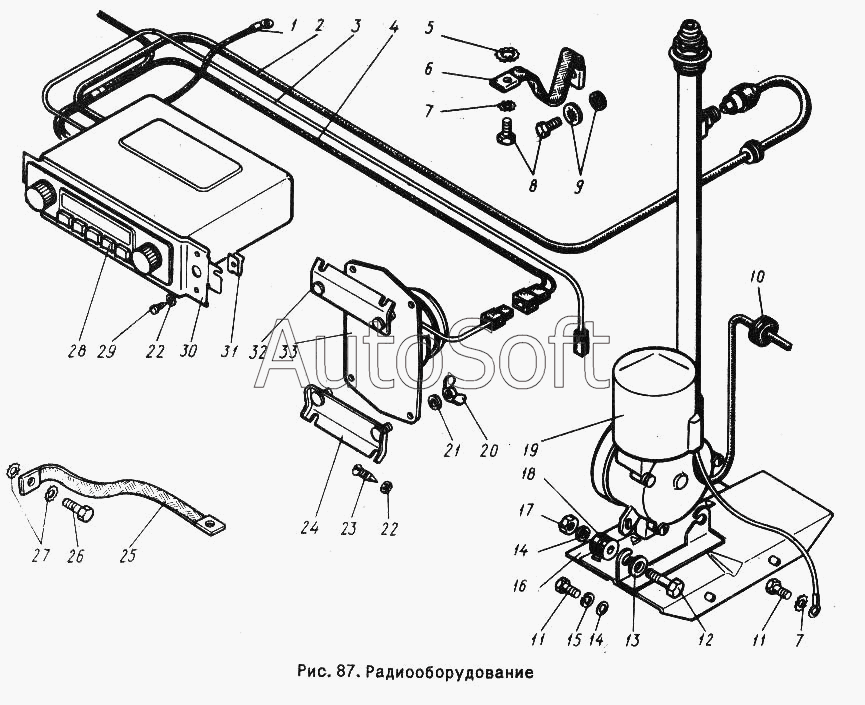

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Радиооборудование
26
18
19
20
21
22
22
23
24
25
17
27
28
29
30
31
32
33
1
16
15
14
14
13
12
11
11
10
9
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Провод к «массе» | |
| 2 | И***Г | Кабель антенны (24-7905010-11) | |
| 3 | 3***0 | Провод питания | |
| 4 | И***3 | Провод соединительный (24-10-7905062) | |
| 5 | 2***9 | Шайба 2-6 ОСТ 37.001.146-75 | |
| 6 | 2***6 | Провод соединения «массы» капота с кузовом | |
| 7 | 2***9 | Шайба 6,5 | |
| 8 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 9 | 2***9 | Шайба 6 ОСТ 37.001.145-75 | |
| 10 | 2***1 | Втулка уплотнительная | |
| 11 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 12 | 2***9 | Болт М6-6gх35 | |
| 13 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 14 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 15 | 2***9 | Шайба 6 | |
| 16 | 2***5 | Основание антенны | |
| 17 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 18 | 2***8 | Втулка амортизационная | |
| 19 | А***Э | Антенна с электроприводом | |
| 20 | Г***4 | Гайка М4 | |
| 21 | 2***2 | Шайба 4Л ОСТ 37.001.115-75 | |
| 22 | 2***9 | Шайба 4 ОСТ 37.001.144-96 | |
| 23 | 2***9 | Винт М4х16 ОСТ 37.001.188-81 | |
| 24 | 3***9 | Кронштейн крепления громкоговорителя нижний | |
| 25 | 4***6 | Провод соединения «массы» двигателя с кузовом | |
| 26 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 27 | 2***9 | Шайба 8 | |
| 28 | Х***7 | Радиоприемник (24-10-7901010) | |
| 29 | 2***9 | Винт 4х12 ОСТ 37.001.188-81 | |
| 30 | 3***0 | Пластина крепления магнитолы | |
| 31 | 3***0 | Гайка специальная | |
| 32 | 3***8 | Кронштейн крепления громкоговорителя-верхний | |
| 33 | Х***3 | Громкоговоритель (3102-7909010-10) |
