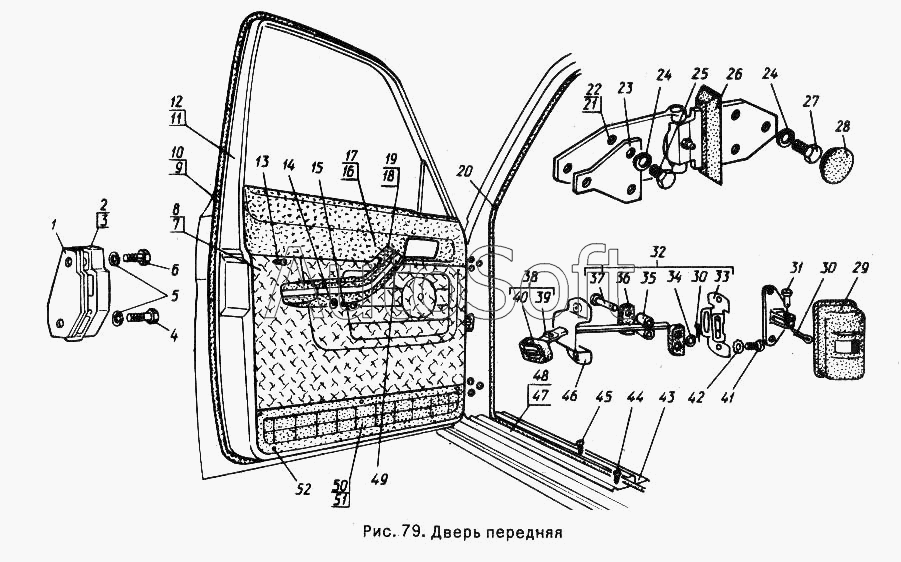

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Дверь передняя
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Прокладка фиксатора | |
| 2 | 2***0 | Фиксатор в сборе правый | |
| 3 | 2***0 | Фиксатор в сборе левый | |
| 4 | 4***5 | Болт М8х1х32 | |
| 5 | 2***9 | Шайба 8Т | |
| 6 | 4***0 | Болт М8х1х20 | |
| 7 | 3***1 | Обивка двери левая в сборе | |
| 8 | 3***0 | Обивка двери правая в сборе | |
| 9 | 2***1 | Уплотнитель левый | |
| 10 | 2***1 | Уплотнитель правый | |
| 11 | 3***5 | Дверь передняя левая в сборе | |
| 12 | 3***4 | Дверь передняя правая в сборе | |
| 13 | 2***9 | Винт М4х10 ОСТ 37.001.188-81 | |
| 14 | 2***9 | Шайба 6 ОСТ 37.001.145-75 | |
| 15 | 2***9 | Винт М6-6gх25 | |
| 16 | 3***2 | Облицовка с уплотнителем правая в сборе | |
| 17 | 3***3 | Облицовка с уплотнителем левая в сборе | |
| 18 | 2***0 | Подлокотник правый в сборе | |
| 19 | 2***1 | Подлокотник левый в сборе | |
| 20 | 2***6 | Кант с уплотнителем в сборе | |
| 21 | А***0 | Петля левая в сборе (24-6106011) | |
| 22 | А***0 | Петля правая в сборе (24-6106010) | |
| 23 | 2***1 | Пластина крепления петли к двери | |
| 24 | 2***9 | Шайба 10 | |
| 25 | 2***8 | Болт М10х1-6gх18 | |
| 26 | 2***4 | Уплотнитель двери | |
| 27 | 2***8 | Болт М10х1х25 | |
| 28 | 2***0 | Заглушка двери | |
| 29 | 2***2 | Облицовка стопора ограничителя | |
| 30 | 2***9 | Шплинт 2х10 ОСТ 37.001.171-93 | |
| 31 | 2***9 | Палец 6х14 ОСТ 37.001.163-97 | |
| 32 | 3***0 | Стопор ограничителя дверей | |
| 33 | 3***2 | Корпус стопора ограничителя | |
| 34 | 2***9 | Шайба 6 | |
| 35 | 2***4 | Ролик стопора ограничителя | |
| 36 | 2***6 | Буфер стопора | |
| 37 | 2***9 | Палец 6х42 ОСТ 37.001.163-97 | |
| 38 | 3***2 | Ограничитель в сборе | |
| 39 | 3***0 | Рычаг ограничителя передней двери | |
| 40 | 2***6 | Буфер ограничителя двери | |
| 41 | 2***9 | Болт М6-6gх10 ОСТ 37.001.123-96 | |
| 42 | 2***9 | Шайба 6,5 | |
| 43 | 2***0 | Облицовка порога | |
| 44 | 2***9 | Винт 4х12 ОСТ 37.001.188-81 | |
| 45 | 2***9 | Винт М4х18 ОСТ 37.001.188-81 | |
| 46 | 2***8 | Крышка стопора | |
| 47 | 2***3 | Накладка порога левая | |
| 48 | 2***2 | Накладка порога правая | |
| 49 | 2***6 | Пробка подлокотника | |
| 50 | 3***4 | Накладка правая | |
| 51 | 3***5 | Накладка левая | |
| 52 | 2***9 | Винт М6-6gх18 |
