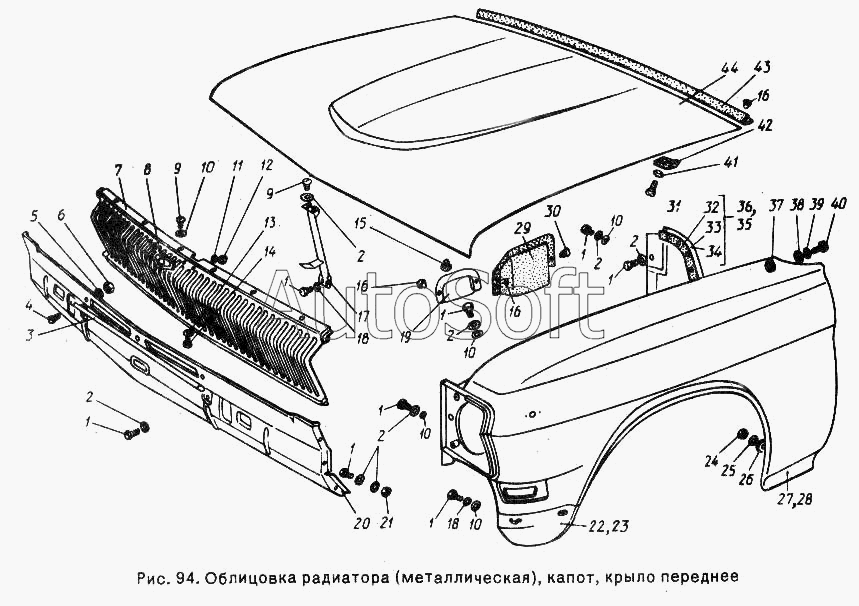

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Облицовка радиатора (металлическая), капот, крыло переднее
1
1
1
1
1
1
1
1
2
2
2
2
2
2
3
4
5
6
7
8
9
9
10
10
10
10
10
11
12
13
14
15
16
16
16
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 2 | 2***9 | Шайба 6,5 | |
| 3 | 2***2 | Молдинг облицовки радиатора | |
| 4 | 2***9 | Болт М5х10 | |
| 5 | 2***9 | Шайба 2-5 ОСТ 37.001.146-75 | |
| 6 | 2***9 | Гайка М5-6Н ОСТ 37.001.124-93 | |
| 7 | 2***2 | Панель облицовки радиатора | |
| 8 | 2***4 | Заводской знак в сборе | |
| 9 | 2***9 | Винт М6-6gх10 ОСТ 37.001.130-81 | |
| 10 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 11 | 2***9 | Шайба 4Л | |
| 12 | 2***9 | Гайка М4-6Н ОСТ 37.001.124-93 | |
| 13 | 2***9 | Шайба 2-6 ОСТ 37.001.145-75 | |
| 14 | 2***3 | Болт М6х12 | |
| 15 | 3***8 | Буфер | |
| 16 | 2***4 | Пистон крепления прокладки | |
| 17 | 2***6 | Стойка облицовки радиатора в сборе | |
| 18 | 2***9 | Шайба 6Л ОСТ 37.001.115-75 | |
| 19 | 2***4 | Заглушка брызговика переднего крыла | |
| 20 | 2***8 | Брызговик облицовки радиатора в сборе | |
| 21 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 22 | 2***4 | Надставка правая в сборе | |
| 23 | 2***5 | Надставка левая в сборе | |
| 24 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 25 | 2***9 | Шайба 12 ОСТ 37.001.144-96 | |
| 26 | 2***1 | Прокладка | |
| 27 | 2***3 | Крыло переднее левое в сборе | |
| 28 | 2***2 | Крыло переднее правое в сборе | |
| 29 | 2***1 | Уплотнитель брызговика задний | |
| 30 | 3***6 | Пистон с шляпкой | |
| 31 | 2***9 | Винт М6-6gх14 | |
| 32 | 2***0 | Уплотнитель щитка | |
| 33 | 2***4 | Щиток переднего крыла правый | |
| 34 | 2***5 | Щиток переднего крыла левый | |
| 35 | 2***3 | Щиток переднего крыла левый в сборе | |
| 36 | 2***2 | Щиток переднего крыла правый в сборе | |
| 37 | 1***3 | Прокладка регулировочная | |
| 38 | 2***8 | Шайба 10 пружинная | |
| 39 | 2***9 | Шайба 10 ОСТ 37.001.144-96 | |
| 40 | 2***8 | Болт М10-6gх22 | |
| 41 | 2***9 | Шайба 2-6 ОСТ 37.001.147-75 | |
| 42 | 2***0 | Опора капота боковая | |
| 43 | 2***0 | Уплотнитель капота задний | |
| 44 | 2***2 | Капот сварной в сборе |
