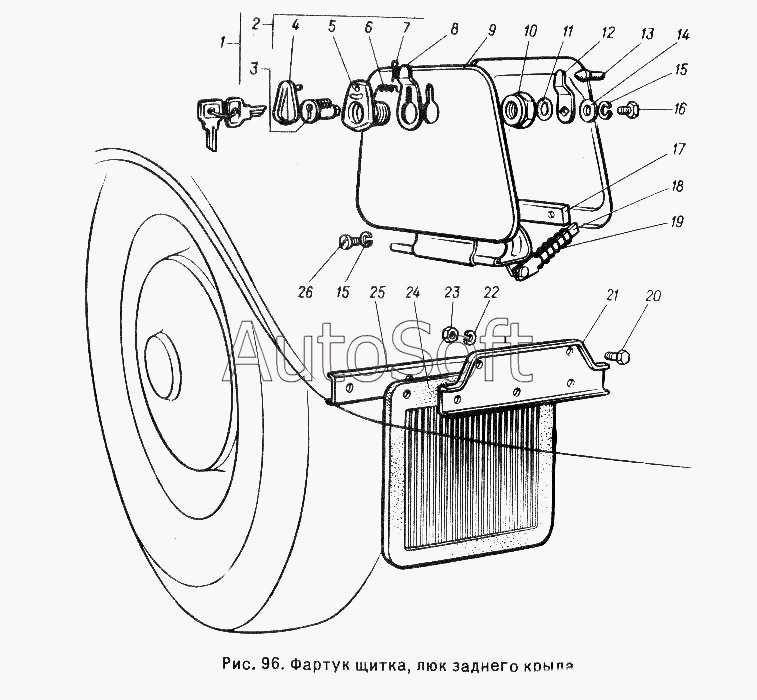

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Фартук щитка, люк заднего крыла
14
26
25
24
23
22
21
20
19
18
17
16
15
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Корпус замка крышки люка заднего крыла с цилиндром | |
| 2 | 2***2 | Корпус замка крышки люка заднего крыла | |
| 3 | 3***0 | Цилиндр замка крышки люка заднего крыла | |
| 4 | 2***2 | Заслонка | |
| 5 | 2***4 | Корпус замка крышки люка заднего крыла | |
| 6 | 2***4 | Пружина заслонки | |
| 7 | 2***9 | Шплинт 1,6х10 ОСТ 37.001.171-93 | |
| 8 | 2***6 | Ручка крышки | |
| 9 | 2***1 | Крышка люка заднего крыла с петлей в сборе | |
| 10 | 2***6 | Гайка | |
| 11 | 2***0 | Уплотнитель привода замка багажника | |
| 12 | 2***0 | Кулачок замка | |
| 13 | 3***5 | Буфер | |
| 14 | 2***9 | Шайба 5 | |
| 15 | 2***9 | Шайба 5 | |
| 16 | 2***9 | Болт М5-6gх9 | |
| 17 | 2***8 | Пластина крепления крышки люка к крылу | |
| 18 | 2***8 | Направляющая пружины | |
| 19 | И***А | Пружина крышки люка | |
| 20 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 21 | 2***8 | Пластина щитка заднего крыла | |
| 22 | 2***9 | Шайба 6Л ОСТ 37.001.115-75 | |
| 23 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 24 | 2***1 | Фартук щитка заднего крыла | |
| 25 | 2***6 | Планка крепления фартука | |
| 26 | 2***9 | Винт М5-6gх12 ОСТ 37.001.130-81 |
