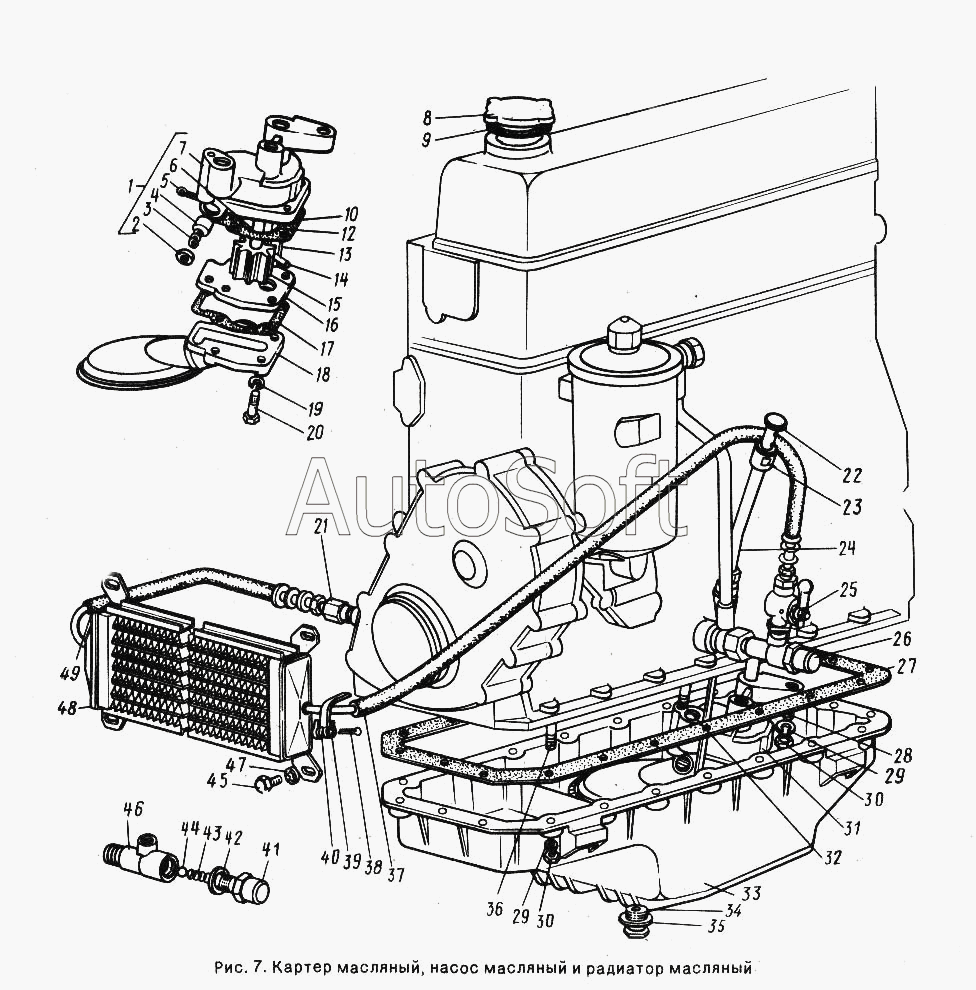

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Картер масляный, насос масляный и радиатор масляный
38
27
28
29
29
30
30
31
32
33
34
35
36
37
26
39
40
41
42
43
44
45
46
47
48
49
14
3
4
5
6
7
8
9
10
12
13
2
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 2***2 | Шайба 5 | |
| 3 | 2***Б | Пружина редукционного клапана | |
| 4 | 2***0 | Корпус масляного насоса с осью в сборе | |
| 5 | 2***П | Шплинт 2,7х25 | |
| 6 | 5***5 | Ось ведомой шестерни верхней секции масляного насоса | |
| 7 | 2***0 | Корпус масляного насоса | |
| 8 | 2***2 | Крышка маслоналивного патрубка с прокладкой в сборе | |
| 9 | 5***9 | Прокладка крышки | |
| 10 | 2***0 | Прокладка крышки | |
| 11 | 2***0 | Валик масляного насоса с ведущей шестерней | |
| 12 | 2***0 | Валик | |
| 13 | 1***2 | Шестерня масляного насоса ведущая | |
| 14 | 2***П | Штифт 4х22 | |
| 15 | 1***А | Шестерня масляного насоса ведомая | |
| 16 | 2***0 | Крышка | |
| 17 | 2***0 | Прокладка приемного патрубка | |
| 18 | 2***1 | Патрубок приемный масляного насоса с сеткой | |
| 19 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 20 | 2***8 | Болт М8-6gх35 | |
| 21 | 2***9 | Штуцер КГ 1/4" | |
| 22 | 4***0 | Указатель уровня масла с уплотнителем в сборе | |
| 23 | 5***1 | Уплотнитель | |
| 24 | 4***5 | Трубка указателя уровня масла в сборе | |
| 25 | Г***2 | Краник ПП6-1 | |
| 26 | 6***5 | Клапан масляного радиатора в сборе | |
| 27 | 2***0 | Прокладка масляного картера | |
| 28 | 2***2 | Шпилька М8х1-4hх30 | |
| 29 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 30 | 2***8 | Гайка М8х1 | |
| 31 | 2***1 | Насос масляный с маслоприемником | |
| 32 | 8***2 | Шпилька М8х1-4hх60 | |
| 33 | 4***0 | Картер масляный с пробкой и шайбой в сборе | |
| 34 | 2***П | Шайба 18 | |
| 35 | 2***8 | Пробка М18х1,5х12 | |
| 36 | 2***2 | Шпилька М8х1-4hх25 | |
| 37 | 4***1 | Шланг впускной в сборе | |
| 38 | 2***9 | Шплинт 5,6х22 | |
| 39 | 2***9 | Пряжка | |
| 40 | 2***9 | Лента 10х160 | |
| 41 | 2***8 | Пробка М18х1,5 | |
| 42 | 2***П | Прокладка диаметром 18 пробки в сборе | |
| 43 | 2***2 | Пружина перепускного клапана масляного радиатора | |
| 44 | 3***8 | Шарик клапана | |
| 45 | 2***9 | Болт М8-6gх12 ОСТ 37.001.123-96 | |
| 46 | 6***7 | Корпус клапана масляного радиатора | |
| 47 | 2***9 | Шайба 8,2 | |
| 48 | 2***3 | Радиатор масляный в сборе | |
| 49 | 5***1 | Шланг масляного радиатора выпускной в сборе |
