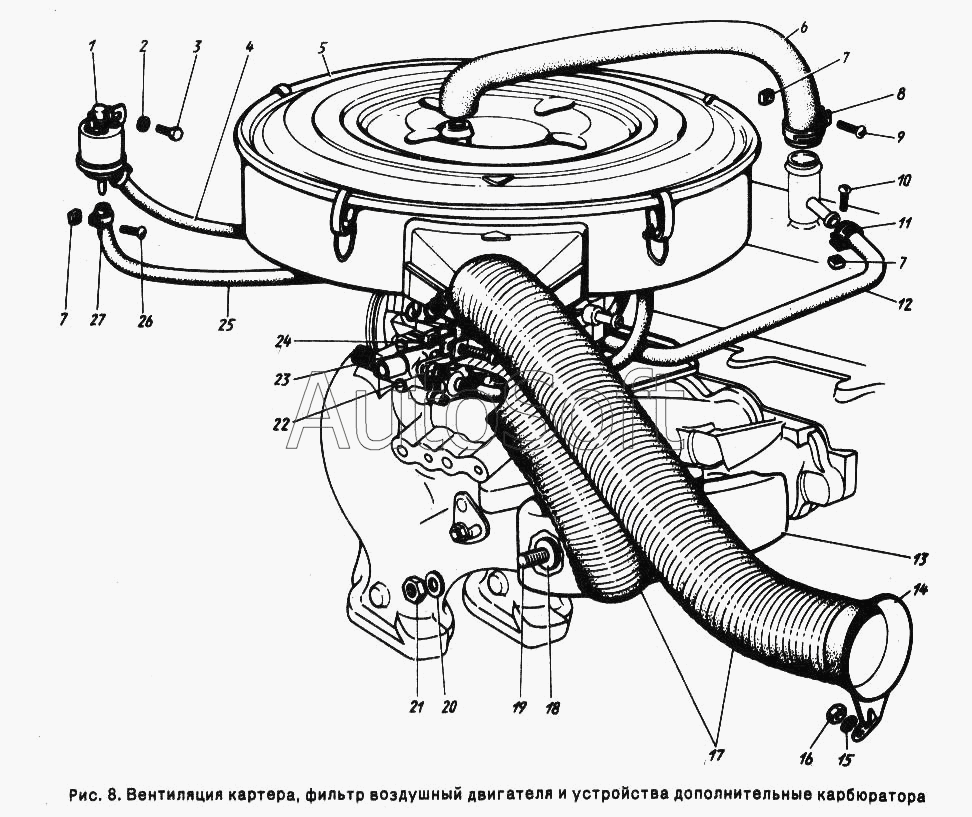

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Вентиляция картера, фильтр воздушный двигателя и устройства дополнительного карбюратора
14
27
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Клапан электромагнитный | |
| 2 | 2***9 | Шайба 2-6 ОСТ 37.001.145-75 | |
| 3 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 4 | 2***8 | Шланг резиновый | |
| 5 | 2***0 | Фильтр воздушный | |
| 6 | 2***5 | Шланг вентиляции | |
| 7 | 2***9 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 8 | 2***0 | Хомут | |
| 9 | 2***9 | Винт М4-6gх20 ОСТ 37.001.128-96 | |
| 10 | 2***9 | Винт М4-6gх14 | |
| 11 | 2***9 | Хомут 14 | |
| 12 | 4***8 | Шланг | |
| 13 | 3***2 | Экран подогрева воздуха в сборе | |
| 14 | 2***3 | Патрубок воздухозаборный с держателем | |
| 15 | 2***9 | Шайба 6Л ОСТ 37.001.115-75 | |
| 16 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 17 | 3***2 | Шланг воздухопроводящий | |
| 18 | 2***9 | Шайба 8 | |
| 19 | 2***9 | Шпилька М8х1-4hх16 | |
| 20 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 21 | 2***П | Гайка М8х1-6Н | |
| 22 | 2***9 | Винт М5-6gх30 ОСТ 37.001.127-81 | |
| 23 | 2***9 | Хомут 58 | |
| 24 | 2***9 | Гайка М5-6Н ОСТ 37.001.112-91 | |
| 25 | 2***7 | Шланг управления пневмоустройством | |
| 26 | 2***9 | Винт М4-6gх16 | |
| 27 | 2***0 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
