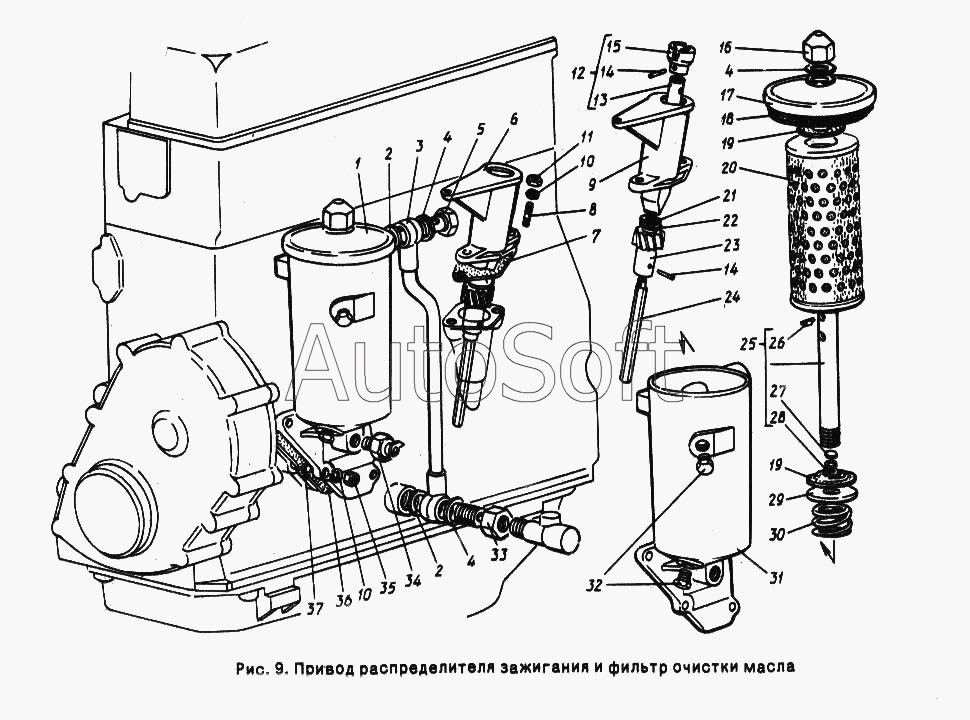

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Привод распределителя зажигания и фильтр очистки масла
29
20
21
22
23
24
25
26
27
28
19
19
30
31
32
33
34
35
36
37
10
10
2
2
3
4
4
4
5
6
7
8
9
1
11
12
13
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Фильтр масляный в сборе | |
| 2 | 2***3 | Прокладка | |
| 3 | 2***1 | Трубка нагнетательная, масляного фильтра | |
| 4 | 2***П | Шайба 18 | |
| 5 | 2***1 | Штуцер | |
| 6 | 2***2 | Привод распределителя зажигания | |
| 7 | 2***Б | Прокладка корпуса привода | |
| 8 | 2***8 | Шпилька М8х1-4hх22 | |
| 9 | 4***2 | Корпус | |
| 10 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 11 | 2***9 | Гайка М8х1-6Н ОСТ 37.001.124-93 | |
| 12 | 2***2 | Валик привода распределителя с упорной втулкой | |
| 13 | 2***0 | Валик | |
| 14 | 1***0 | Штифт 3,5х22 | |
| 15 | 2***4 | Втулка | |
| 16 | 2***1 | Гайка М18х1,5 | |
| 17 | 2***0 | Крышка | |
| 18 | 2***0 | Прокладка крышки | |
| 19 | 2***0 | Кольцо уплотнительное | |
| 20 | 4***0 | Элемент фильтрующий масляного фильтра | |
| 21 | 2***8 | Шайба 13 | |
| 22 | 2***3 | Шайба упорная бронзовая | |
| 23 | 2***1 | Шестерня привода распределителя зажигания | |
| 24 | 2***1 | Валик привода масляного насоса | |
| 25 | 2***0 | Стержень в сборе | |
| 26 | 2***9 | Пластина опорная | |
| 27 | 2***1 | Клапан | |
| 28 | 2***3 | Пружина масляного фильтра | |
| 29 | 2***1 | Шайба опорная | |
| 30 | 1***6 | Пружина | |
| 31 | 2***0 | Корпус | |
| 32 | 3***9 | Пробка К1/4" | |
| 33 | 2***5 | Штуцер | |
| 34 | М***Э | Датчик аварийного давления масла | |
| 35 | 2***9 | Гайка М8х1-4Н5Н | |
| 36 | 2***6 | Прокладка | |
| 37 | 2***2 | Шпилька М8х1-4hх30 |
