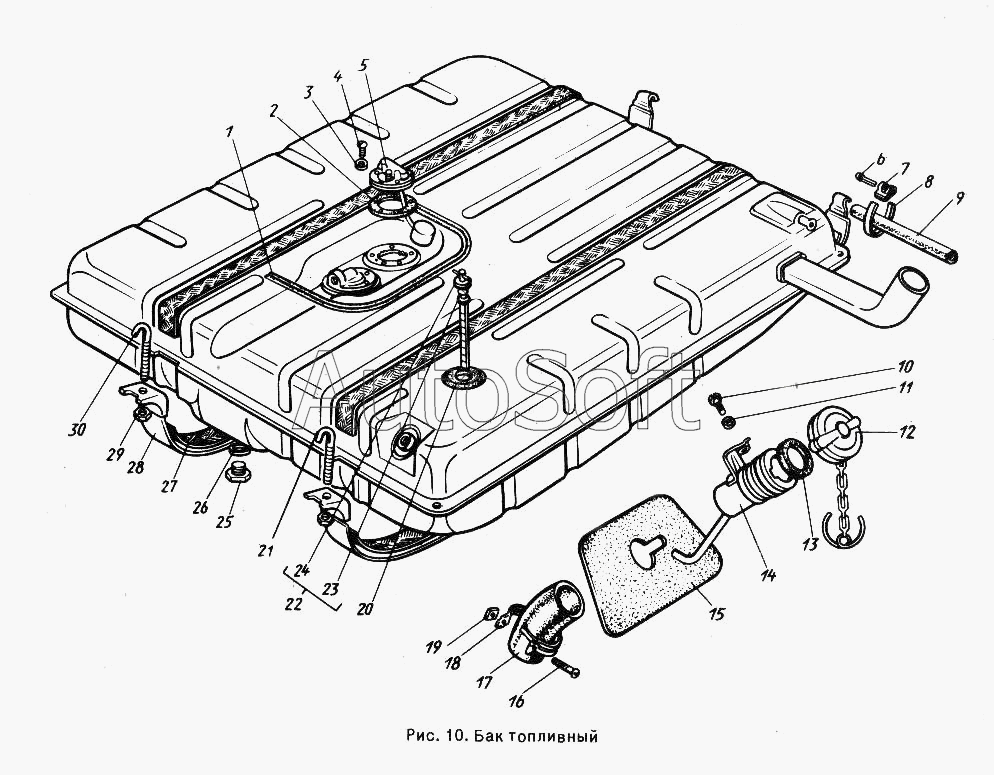

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Бак топливный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***А | Уплотнитель реостата и приемной трубки | |
| 2 | 1***2 | Прокладка датчика и фланца | |
| 3 | 2***П | Шайба 5,5 ГОСТ 11371-78 | |
| 4 | 2***9 | Винт М5-6gх12 ОСТ 37.001.130-81 | |
| 5 | Г***1 | Датчик указателя уровня топлива БМ139А-Э | |
| 6 | 2***9 | Шплинт 5,6х22 | |
| 7 | 2***9 | Пряжка | |
| 8 | 2***9 | Лента 10х180 | |
| 9 | 4***Б | Шланг воздушной трубки | |
| 10 | 2***9 | Винт М8-6gх16 ОСТ 37.001.130-81 | |
| 11 | 2***9 | Шайба 8 | |
| 12 | 2***0 | Пробка в сборе | |
| 13 | 2***5 | Прокладка пробки топливного бака | |
| 14 | 2***0 | Труба наливная в сборе | |
| 15 | 2***0 | Уплотнитель наливной трубки | |
| 16 | 2***9 | Винт М5-6gх30 ОСТ 37.001.127-81 | |
| 17 | 2***0 | Шланг соединительный | |
| 18 | 2***9 | Хомут 60 | |
| 19 | 2***9 | Гайка М5-6Н ОСТ 37.001.112-91 | |
| 20 | 2***7 | Прокладка уплотнительная | |
| 21 | 2***6 | Бак топливный с датчиком, приемной трубкой, пробкой и прокладкой в сборе | |
| 22 | 2***0 | Указатель уровня топлива с прокладкой в сборе | |
| 23 | 2***8 | Прокладка головки указателя уровня бензина | |
| 24 | 2***9 | Указатель уровня топлива в сборе | |
| 25 | 2***9 | Пробка М22х1,5х10 | |
| 26 | 2***П | Прокладка диаметром 22 пробки в сборе | |
| 27 | 2***0 | Прокладка | |
| 28 | 2***0 | Хомут (55 л бак) | |
| 29 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 30 | 2***8 | Крючок хомута топливного бака |
