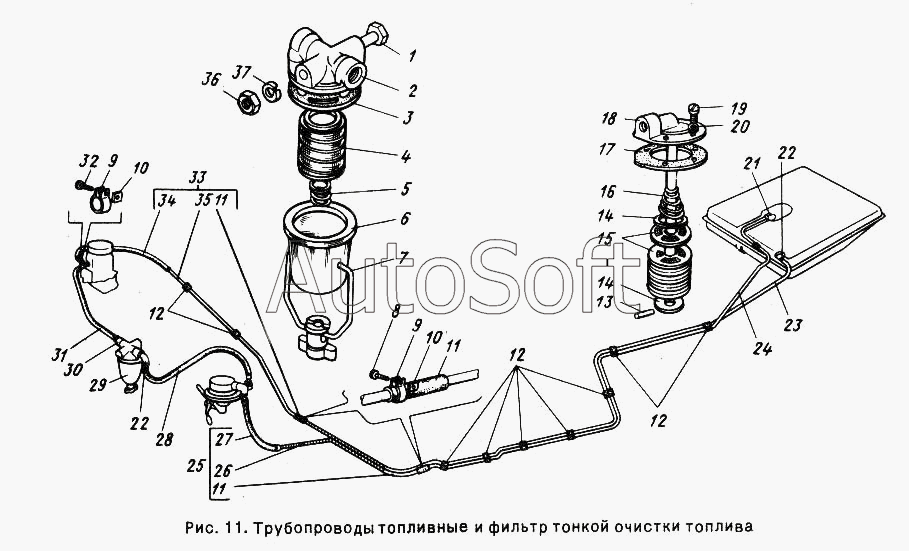

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Трубопроводы топливные и фильтр тонкой очистки топлива
1
2
3
4
5
6
7
8
9
9
10
10
11
11
11
12
12
12
13
14
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Болт М8х1-6gх70 | |
| 2 | 2***1 | Корпус фильтра | |
| 3 | 5***5 | Прокладка корпуса фильтра тонкой очистки топлива | |
| 4 | 1***5 | Фильтрующий элемент фильтра тонкой очистки топлива в сборе | |
| 5 | 5***5 | Пружина фильтра | |
| 6 | 5***6 | Стакан-отстойник | |
| 7 | 5***0 | Коромысло | |
| 8 | 2***9 | Винт М4-6gх20 ОСТ 37.001.128-96 | |
| 9 | 2***9 | Хомут 14 | |
| 10 | 2***9 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 11 | 2***0 | Шланг резиновый | |
| 12 | 2***6 | Втулка защитная | |
| 13 | 4***0 | Штифт 4х20 | |
| 14 | 2***0 | Фланец фильтра | |
| 15 | 2***7 | Фильтр приемной трубки в сборе | |
| 16 | 6***3 | Пружина | |
| 17 | 1***2 | Прокладка датчика и фланца | |
| 18 | 2***0 | Трубка приемная с фланцем в сборе | |
| 19 | 2***9 | Винт М5-6gх12 ОСТ 37.001.130-81 | |
| 20 | 2***П | Шайба 5,5 ГОСТ 11371-78 | |
| 21 | 2***0 | Трубка приемная с фильтром в сборе | |
| 22 | 2***1 | Штуцер КГ 1/4" | |
| 23 | 2***0 | Трубка сливная к штуцеру бензинового бака | |
| 24 | 2***2 | Трубка от приемного фланца к соединительному шлангу в сборе | |
| 25 | 2***1 | Трубка к топливному насосу со шлангами | |
| 26 | 2***2 | Трубка к топливному насосу в сборе | |
| 27 | 5***1 | Шланг в сборе | |
| 28 | 4***6 | Шланг от топливного насоса к фильтру в сборе | |
| 29 | 1***А | Фильтр тонкой очистки топлива в сборе | |
| 30 | 2***9 | Штуцер КГ 1/4" | |
| 31 | 4***8 | Шланг от фильтра к карбюратору в сборе | |
| 32 | 2***9 | Винт М4-6gх14 | |
| 33 | 2***8 | Трубка сливная от карбюратора со шлангами | |
| 34 | 6***0 | Шланг от тройника к редукционному клапану | |
| 35 | 3***9 | Трубка сливная | |
| 36 | 2***9 | Гайка М8х1-6Н ОСТ 37.001.124-93 | |
| 37 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
