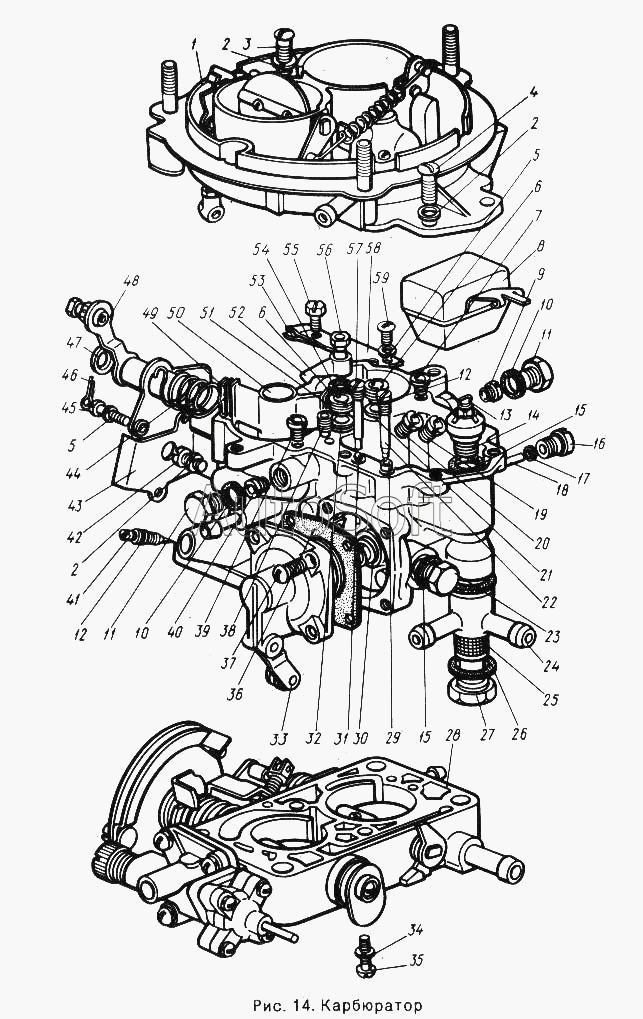

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Карбюратор
45
31
32
33
34
35
36
37
38
39
40
41
42
43
44
30
46
47
48
49
50
51
52
53
54
55
56
57
58
59
16
2
2
2
3
4
5
5
6
6
7
8
9
10
10
11
11
12
12
13
14
15
15
1
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Крышка карбюратора | |
| 2 | 9***0 | Шайба 5 | |
| 3 | 2***2 | Винт М5-6gх20 | |
| 4 | 2***9 | Винт М5х14 | |
| 5 | 9***0 | Шайба 4 | |
| 6 | К***8 | Жиклер | |
| 7 | К***1 | Жиклер | |
| 8 | К***1 | Поплавок в сборе | |
| 9 | К***7 | Жиклер | |
| 10 | 4***4 | Прокладка | |
| 11 | 4***2 | Пробка М8х1-6gх7 | |
| 12 | К***3 | Кольцо 040061413 ГОСТ 983373 | |
| 13 | К***0 | Клапан игольчатый | |
| 14 | К***2 | Корпус игольчатого клапана | |
| 15 | 4***5 | Прокладка | |
| 16 | К***8 | Пробка | |
| 17 | К***3 | Шайба | |
| 18 | К***4 | Ось | |
| 19 | К***6 | Жиклер | |
| 20 | К***4 | Жиклер | |
| 21 | К***6 | Трубка эмульсионная | |
| 22 | К***4 | Винт | |
| 23 | К***6 | Пробка | |
| 24 | К***2 | Штуцер | |
| 25 | К***5 | Сетка фильтра | |
| 26 | 9***0 | Прокладка | |
| 27 | К***1 | Болт штуцера | |
| 28 | К***0 | Корпус смесительных камер | |
| 29 | К***3 | Жиклер | |
| 30 | К***5 | Пружина | |
| 31 | 3***Ю | Шарик ТУ37.00608083 | |
| 32 | К***8 | Трубка эмульсионная | |
| 33 | К***0 | Крышка | |
| 34 | 9***0 | Шайба 6 | |
| 35 | 2***3 | Винт М6-6gх35 | |
| 36 | К***0 | Диафрагма | |
| 37 | 2***4 | Винт М4-6gх16 | |
| 38 | К***5 | Блокжиклер | |
| 39 | К***3 | Жиклер | |
| 40 | К***2 | Жиклер | |
| 41 | К***7 | Винт | |
| 42 | 2***7 | Винт М5-6gх10 | |
| 43 | К***3 | Кронштейн микропереключателя | |
| 44 | К***6 | Пружина | |
| 45 | В***2 | Винт М4х12 | |
| 46 | 9***7 | Шплинт 1,6х10 | |
| 47 | 9***0 | Шайба 7 | |
| 48 | К***0 | Рычаг | |
| 49 | К***7 | Пружина | |
| 50 | К***4 | Диффузор малый | |
| 51 | К***9 | Прокладка | |
| 52 | К***8 | Распылитель | |
| 53 | К***1 | Зажим кронштейна тяги | |
| 54 | 9***2 | Прокладка | |
| 55 | 9***9 | Болт М4-6gх13 | |
| 56 | К***5 | Клапан | |
| 57 | К***2 | Винт | |
| 58 | К***1 | Кронштейн | |
| 59 | 2***1 | Винт М4-6gх10 |
