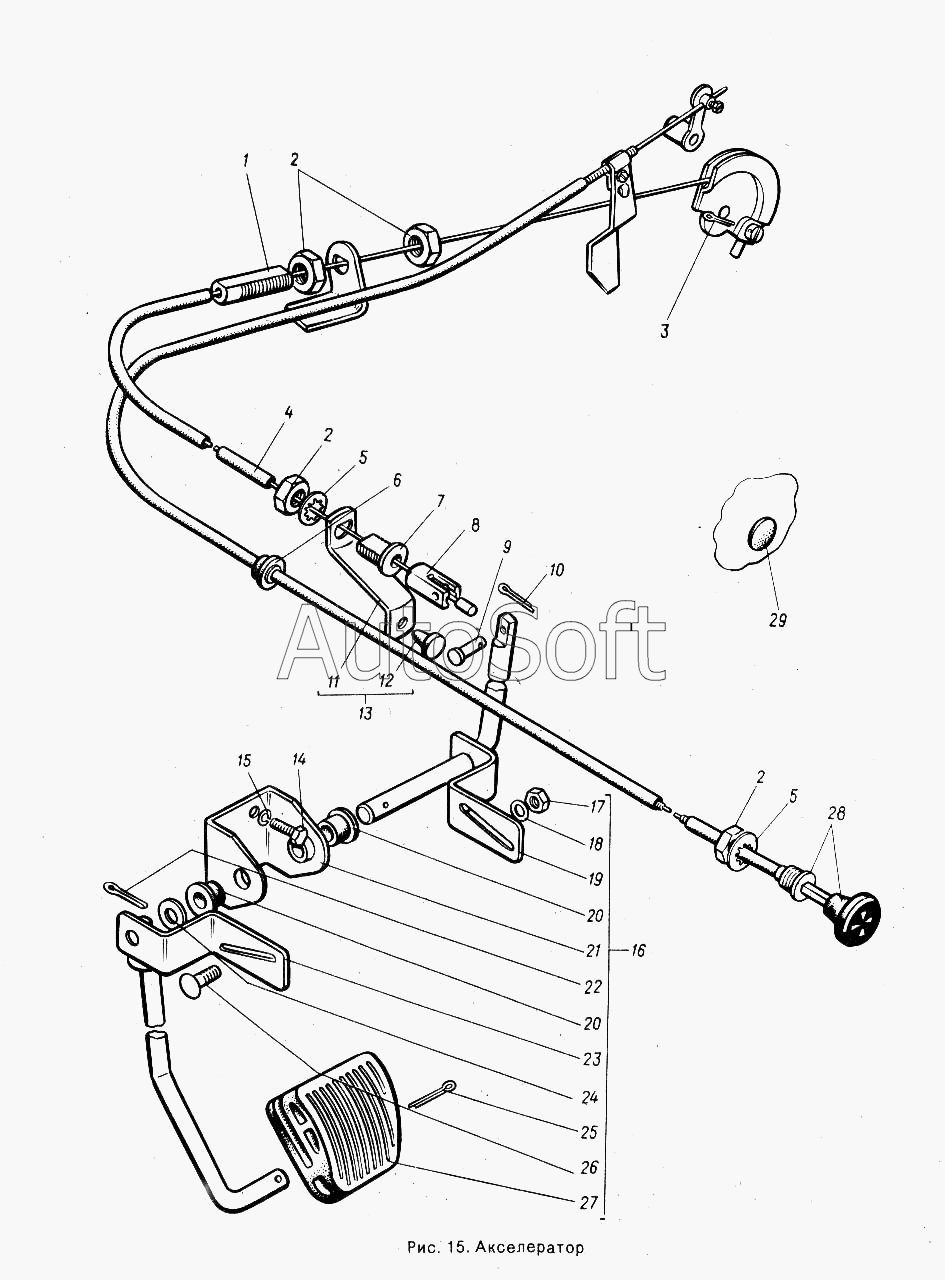

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Акселератор
1
2
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***7 | Наконечник трубки | |
| 2 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 3 | 2***9 | Шплинт 1,6х10 ОСТ 37.001.171-93 | |
| 4 | 3***0 | Тяга с наконечником | |
| 5 | 2***9 | Шайба 2-12 ОСТ 37.001.145-75 | |
| 6 | 2***4 | Втулка | |
| 7 | 3***0 | Наконечник трубки | |
| 8 | 3***9 | Муфта тяги | |
| 9 | 2***9 | Палец 5х18 ОСТ 37.001.163-97 | |
| 10 | 2***9 | Шплинт 2х12 ОСТ 37.001.171-93 | |
| 11 | 3***2 | Упор | |
| 12 | 3***8 | Буфер | |
| 13 | 3***0 | Упор с буфером | |
| 14 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 15 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 16 | 3***8 | Педаль акселератора с рычагом и валиком | |
| 17 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 18 | 2***9 | Шайба 6 ОСТ 37.001.146-75 | |
| 19 | 3***0 | Валик с рычагом | |
| 20 | 2***Б | Втулка | |
| 21 | 3***9 | Кронштейн | |
| 22 | 2***9 | Шплинт 3,2х16 ОСТ 37.001.171-93 | |
| 23 | 3***6 | Рычаг педали акселератора с наконечником | |
| 24 | 2***9 | Шайба 10 ОСТ 37.001.144-96 | |
| 25 | 2***9 | Шплинт 2х16 | |
| 26 | 2***9 | Болт М6-6gх20 ОСТ 37.001.106-75 | |
| 27 | 3***3 | Педаль | |
| 28 | 2***1 | Тяга воздушной заслонки | |
| 29 | 2***3 | Заглушка |
