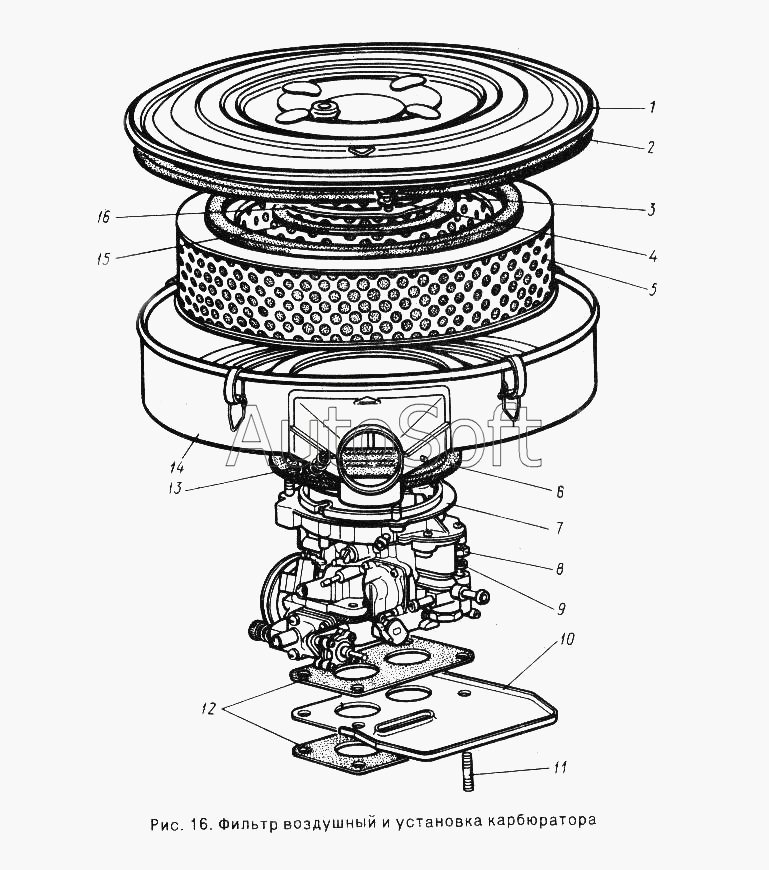

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Фильтр воздушный и установка карбюратора
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Крышка фильтра с уплотнителем | |
| 2 | 3***2 | Уплотнитель крышки | |
| 3 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 4 | 2***6 | Шайба 6 | |
| 5 | 3***3 | Элемент фильтрующий в сборе | |
| 6 | 3***9 | Прокладка нижняя | |
| 7 | К***0 | Карбюратор | |
| 8 | 2***9 | Гайка М8х1-4Н5Н | |
| 9 | 2***9 | Шайба пружинная 8 | |
| 10 | 4***2 | Экран карбюратора | |
| 11 | 8***2 | Шпилька М8х1х50 | |
| 12 | 4***5 | Прокладка между карбюратором и впускной трубой | |
| 13 | 1***2 | Пружина оттяжная муфты подшипника выключения сцепления | |
| 14 | 2***3 | Корпус фильтра с пружиной | |
| 15 | 3***0 | Прокладка верхняя | |
| 16 | 3***0 | Пластина |
