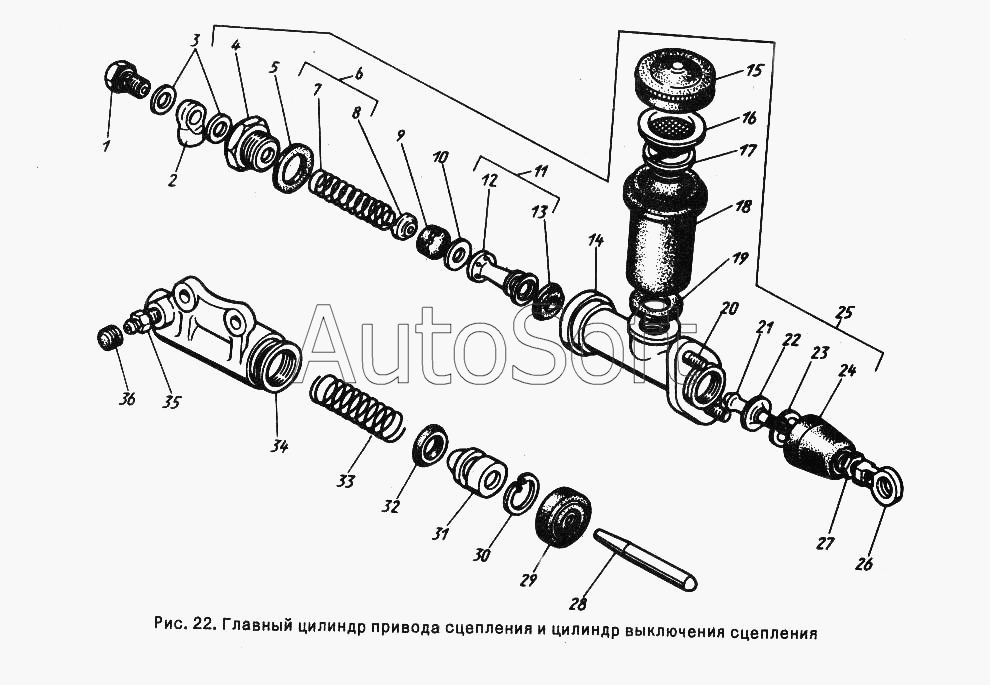

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Главный цилиндр привода сцепления и цилиндр выключения сцепления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Болт М12х1 | |
| 2 | 4***1 | Муфта соединительная | |
| 3 | 5***3 | Прокладка | |
| 4 | 4***1 | Штуцер | |
| 5 | 4***1 | Прокладка | |
| 6 | 4***1 | Пружина в сборе | |
| 7 | 4***2 | Пружина | |
| 8 | 4***7 | Держатель | |
| 9 | 4***5 | Манжета | |
| 10 | 4***0 | Клапан | |
| 11 | 4***8 | Поршень в сборе | |
| 12 | 4***9 | Поршень | |
| 13 | 4***3 | Манжета | |
| 14 | 4***5 | Корпус | |
| 15 | 4***0 | Крышка бачка главного цилиндра сцепления | |
| 16 | 4***1 | Сетка в сборе | |
| 17 | 4***5 | Штуцер | |
| 18 | 4***Б | Корпус | |
| 19 | 4***1 | Прокладка бачка | |
| 20 | 3***2 | Шпилька | |
| 21 | 4***2 | Толкатель | |
| 22 | 4***Б | Шайба | |
| 23 | 4***8 | Кольцо | |
| 24 | 4***5 | Колпак защитный главного цилиндра тормоза | |
| 25 | Г***0 | Главный цилиндр привода сцепления | |
| 26 | 2***6 | Проушина толкателя | |
| 27 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 28 | 3***2 | Толкатель | |
| 29 | 2***8 | Колпак защитный | |
| 30 | 2***9 | Кольцо В25 | |
| 31 | 2***1 | Поршень рабочего цилиндра | |
| 32 | 2***6 | Манжета уплотнительная поршня | |
| 33 | 2***0 | Пружина рабочего цилиндра сцепления | |
| 34 | 2***2 | Корпус рабочего цилиндра сцепления | |
| 35 | 5***8 | Клапан прокачки колесного цилиндра | |
| 36 | 2***2 | Колпачок пресс-масленки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
