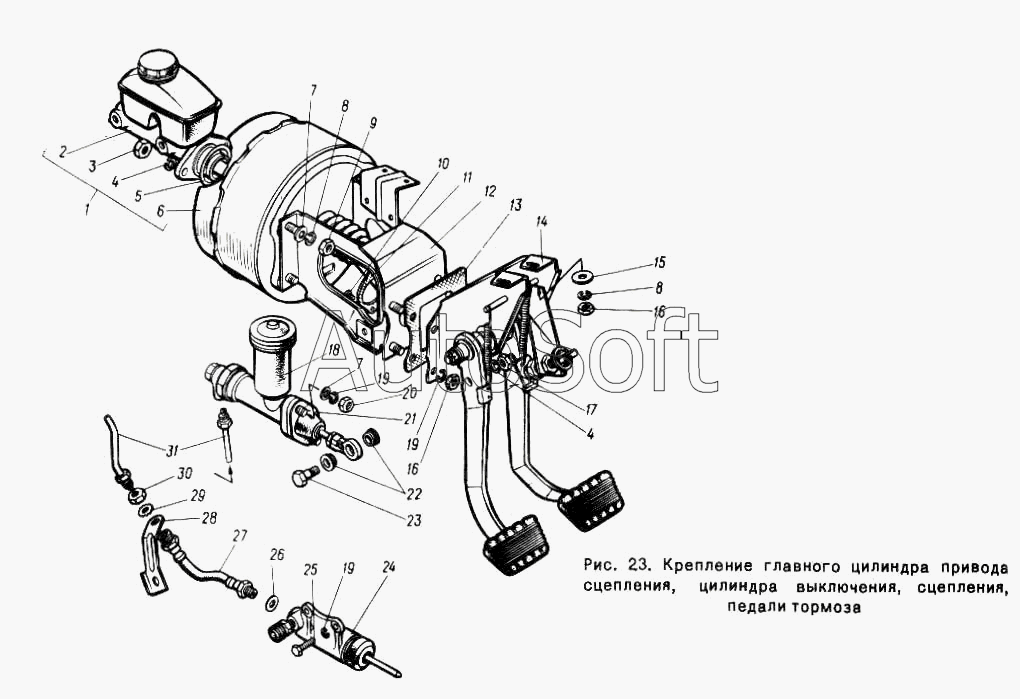

Каталог запасных частей к технике: ГАЗ-24-10 (1995). Крепление главного цилиндра привода сцепления, цилиндра выключения, педали тормоза
1
2
3
4
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
16
17
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Вакуумный усилитель с главным цилиндром в сборе | |
| 2 | 2***0 | Главный цилиндр тормозов | |
| 3 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 4 | 2***9 | Шайба 10 | |
| 5 | 2***5 | Кольцо уплотнительное крышки | |
| 6 | 2***1 | Усилитель вакуумный тормозов в сборе | |
| 7 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 8 | 2***9 | Шайба пружинная 8 | |
| 9 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 10 | 2***9 | Винт М4-6gх6 | |
| 11 | 2***0 | Пластина крепления чехла защитного | |
| 12 | 2***0 | Кронштейн | |
| 13 | 2***1 | Прокладка кронштейна | |
| 14 | 2***1 | Педали тормоза и сцепления с кронштейном в сборе | |
| 15 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 16 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 17 | 2***9 | Гайка 10х1-6Н | |
| 18 | 2***0 | Главный цилиндр привода сцепления в сборе | |
| 19 | 2***9 | Шайба 8Т | |
| 20 | 2***9 | Гайка М8х1-6Н ОСТ 37.001.124-93 | |
| 21 | 2***4 | Прокладка главного цилиндра выключения сцепления | |
| 22 | 2***9 | Втулка оси толкателя | |
| 23 | 2***8 | Ось толкателя педали | |
| 24 | 3***0 | Цилиндр выключения сцепления в сборе | |
| 25 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 26 | 5***3 | Прокладка | |
| 27 | 2***0 | Шланг в сборе | |
| 28 | 2***0 | Кронштейн крепления шланга | |
| 29 | 2***9 | Шайба 16 ОСТ 37.001.146-75 | |
| 30 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 31 | 2***0 | Трубка в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
