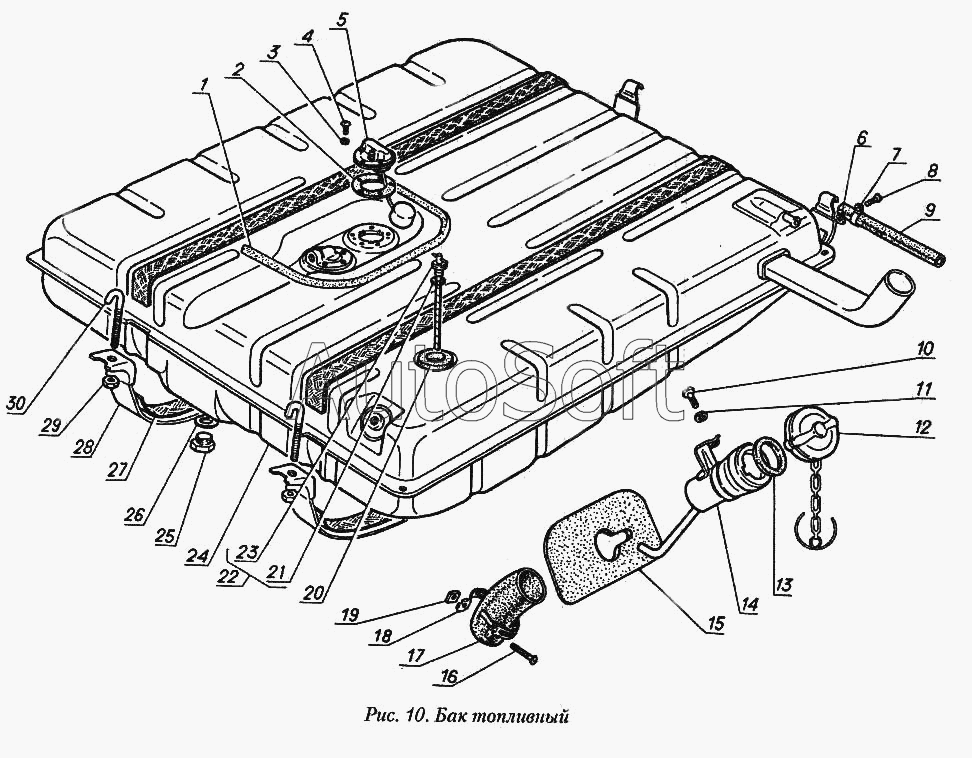

Каталог запасных частей к технике: ГАЗ-31029. Бак топливный
16
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Уплотнитель реостата и приемной трубки | |
| 2 | 1***2 | Прокладка датчика и фланца | |
| 3 | 2***П | Шайба 5,5 ГОСТ 11371-78 | |
| 4 | 4***0 | Винт М5-6gх12 | |
| 5 | Б***Д | Датчик указателя уровня топлива БМ139Д | |
| 6 | 2***9 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 7 | 2***9 | Хомут 20 | |
| 8 | 2***9 | Винт М4-6gх20 ОСТ 37.001.128-96 | |
| 9 | 4***Б | Шланг воздушной трубки | |
| 10 | 2***9 | Винт М8-6gх16 ОСТ 37.001.130-81 | |
| 11 | 2***9 | Шайба 8 | |
| 12 | 2***0 | Пробка в сборе | |
| 13 | 2***5 | Прокладка пробки топливного бака | |
| 14 | 3***0 | Труба наливная в сборе | |
| 15 | 3***0 | Уплотнитель наливной трубы | |
| 16 | 2***9 | Винт М5-6gх30 ОСТ 37.001.127-81 | |
| 17 | 2***0 | Шланг соединительный | |
| 18 | 2***9 | Хомут 60 | |
| 19 | 2***9 | Гайка М5-6Н ОСТ 37.001.112-91 | |
| 20 | 2***7 | Прокладка уплотнительная | |
| 21 | 2***8 | Прокладка головки указателя уровня бензина | |
| 22 | 2***0 | Указатель уровня топлива с прокладкой в сборе | |
| 23 | 2***9 | Указатель уровня топлива в сборе | |
| 24 | 3***6 | Бак топливный с датчиком и приемной трубкой в сборе | |
| 25 | 2***9 | Пробка М22х1,5х10 | |
| 26 | 2***П | Прокладка диаметром 22 пробки в сборе | |
| 27 | 2***0 | Прокладка | |
| 28 | 2***0 | Хомут (55 л бак) | |
| 29 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 30 | 2***8 | Крючок хомута топливного бака |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
