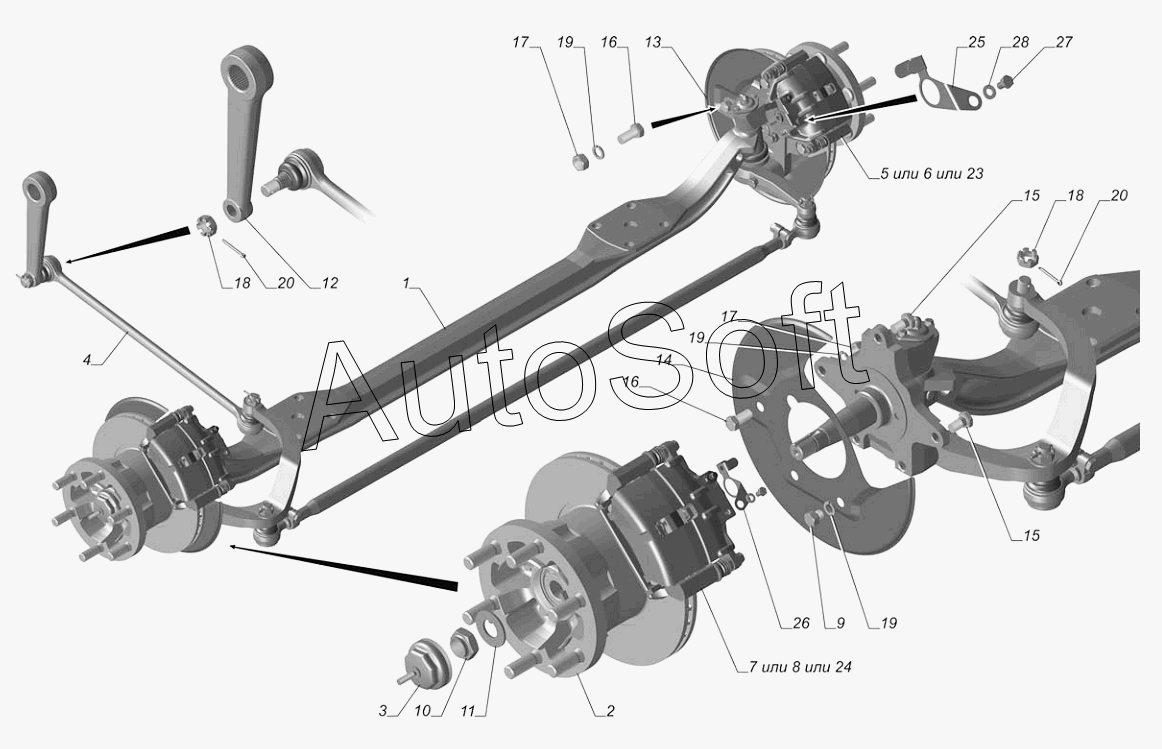

Каталог запасных частей к технике: ГАЗ-3302 (с двиг. УМЗ) (2015). 2705-3000012. Ось передняя с тормозами
/68.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
18
19
19
19
20
20
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Ось передняя | |
| 2 | 3***1 | Ступица переднего колеса с тормозным диском и подшипниками | |
| 3 | 2***3 | Колпак ступицы переднего колеса | |
| 4 | 3***0 | Тяга продольная рулевая с шарнирами в сборе | |
| 5 | 3***6 | Скоба дискового тормоза правая в сборе | |
| 6 | 3***2 | Скоба переднего дискового тормоза правая | |
| 7 | 3***7 | Скоба дискового тормоза левая в сборе | |
| 8 | 3***2 | Скоба переднего дискового тормоза левая | |
| 9 | 2***9 | Пробка М12х12 | |
| 10 | 4***1 | Гайка М24х1,5 | |
| 11 | 2***0 | Шайба упорная наружного подшипника ступицы переднего колеса | |
| 12 | 2***0 | Сошка рулевого механизма | |
| 13 | 3***4 | Щит переднего тормоза правый | |
| 14 | 3***5 | Щит переднего тормоза левый | |
| 15 | 3***1 | Болт М12х1,25х22 | |
| 16 | 2***9 | Болт М12-6gх25 | |
| 17 | 2***9 | Гайка М12-6Н ОСТ 37.001.124-93 | |
| 18 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.108-93 | |
| 19 | 2***2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 20 | 2***9 | Шплинт 4х25 | |
| 23 | 3***3 | Скоба переднего дискового тормоза правая | |
| 24 | 3***3 | Скоба переднего дискового тормоза левая | |
| 25 | 3***4 | Кронштейн переднего тормозного шланга правый | |
| 26 | 3***5 | Кронштейн переднего тормозного шланга левый | |
| 27 | 2***9 | Болт М6-6gх10 ОСТ 37.001.123-96 | |
| 28 | 2***9 | Шайба 6 ОСТ 37.001.144-96 |
