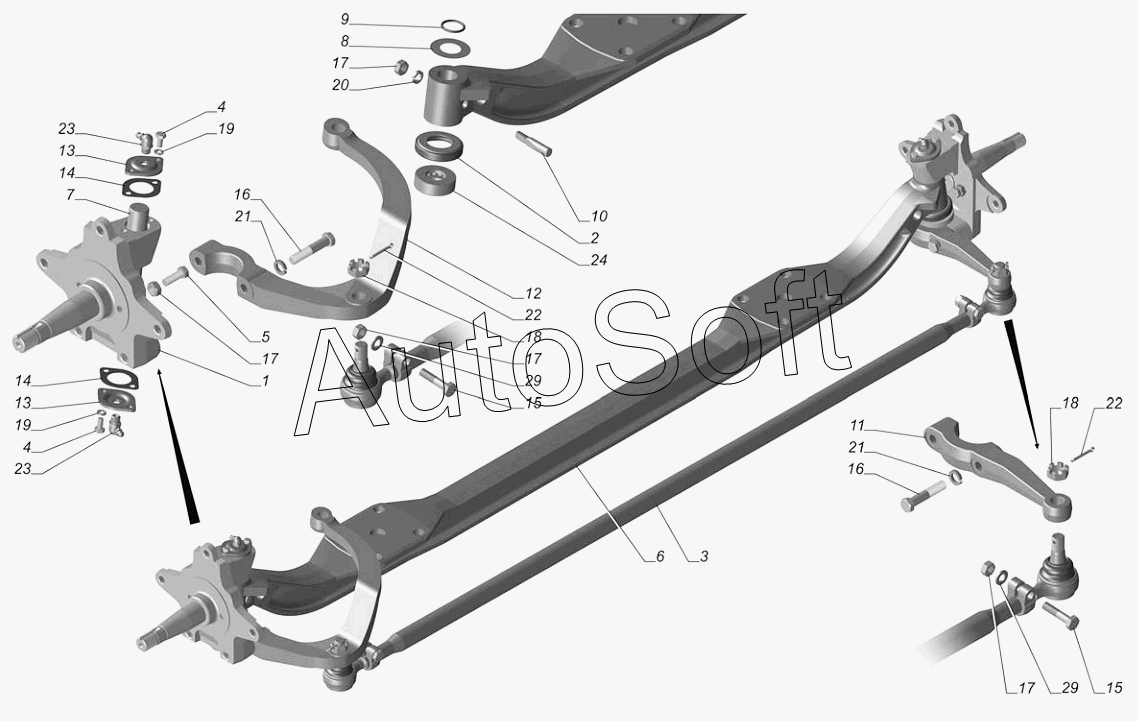

Каталог запасных частей к технике: ГАЗ-3302 (с двиг. УМЗ) (2015). 3302-3000015. Ось передняя
/69.gif)
13
13
29
29
24
23
23
22
22
21
21
20
19
19
18
18
17
17
17
17
16
16
15
15
14
14
1
12
11
10
9
8
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***3 | Кулак поворотный | |
| 2 | 3***7 | Уплотнитель подшипника | |
| 3 | 3***2 | Тяга поперечная рулевая в сборе | |
| 4 | 2***9 | Болт М6-6gх12 | |
| 5 | 3***9 | Болт М10х28 | |
| 6 | 3***0 | Балка передней оси | |
| 7 | 3***9 | Шкворень | |
| 8 | 3***2 | Шайба регулировочная | |
| 9 | 3***3 | Кольцо уплотнительное | |
| 10 | 3***5 | Штифт стопорный | |
| 11 | 3***1 | Рычаг рулевой трапеции | |
| 12 | 3***2 | Рычаг поворотного кулака | |
| 13 | 3***1 | Крышка шкворня верхняя | |
| 14 | 3***2 | Прокладка крышки | |
| 15 | 4***9 | Болт М10 (технологический) | |
| 16 | 4***6 | Болт М12-6gх60 | |
| 17 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 18 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.108-93 | |
| 19 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 20 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 21 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 22 | 2***9 | Шплинт 4х25 | |
| 23 | 2***9 | Пресс-масленка К1/8" | |
| 24 | 1***5 | Подшипник | |
| 29 | 2***9 | Шайба 10 стопорная |
