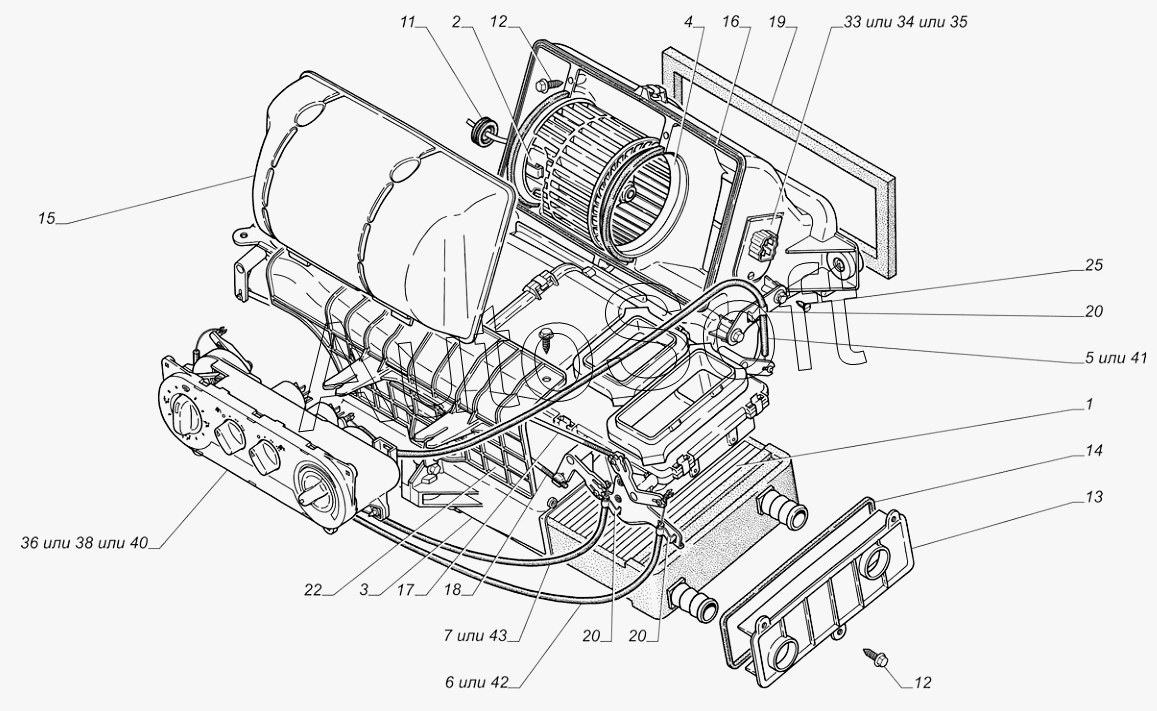

Каталог запасных частей к технике: ГАЗ-3302 (с двиг. УМЗ) (2015). 3302-8101010-20. Отопитель
/187.gif)
18
43
42
41
40
38
36
35
34
33
25
22
20
20
20
19
1
17
16
15
14
13
12
12
11
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Радиатор отопителя с прокладкой | |
| 2 | 3***8 | Электродвигатель отопителя с фланцем | |
| 3 | 3***0 | Корпус отопителя | |
| 4 | 3***4 | Патрубок вентилятора | |
| 5 | Н***1 | Тяга | |
| 6 | Н***2 | Тяга | |
| 7 | Н***3 | Тяга | |
| 11 | 1***5 | Втулка уплотнительная | |
| 12 | 3***6 | Винт | |
| 13 | 3***8 | Крышка радиатора | |
| 14 | 3***9 | Уплотнитель крышки радиатора | |
| 15 | 3***8 | Крышка вентилятора | |
| 16 | 3***1 | Уплотнитель крышки вентилятора | |
| 17 | 3***8 | Рейка заслонки распределителя | |
| 18 | 3***0 | Рейка заслонки вентилятора | |
| 19 | 3***1 | Уплотнитель отопителя передний | |
| 20 | 3***8 | Зажим оболочки | |
| 22 | 3***0 | Кожух защитный | |
| 25 | 2***9 | Винт М4х10 ОСТ 37.001.188-81 | |
| 33 | 1***9 | Резистор добавочный | |
| 34 | 1***1 | Резистор добавочный 171.3729-01 | |
| 35 | 1***9 | Резистор добавочный | |
| 36 | 3***2 | Пульт управления отопительно-вентиляционной установкой (ОВУ) | |
| 38 | 3***1 | Пульт ОВУ | |
| 40 | Z***0 | Блок управления ОВУ | |
| 41 | К***1 | Тяга | |
| 42 | К***2 | Тяга | |
| 43 | К***3 | Тяга |
