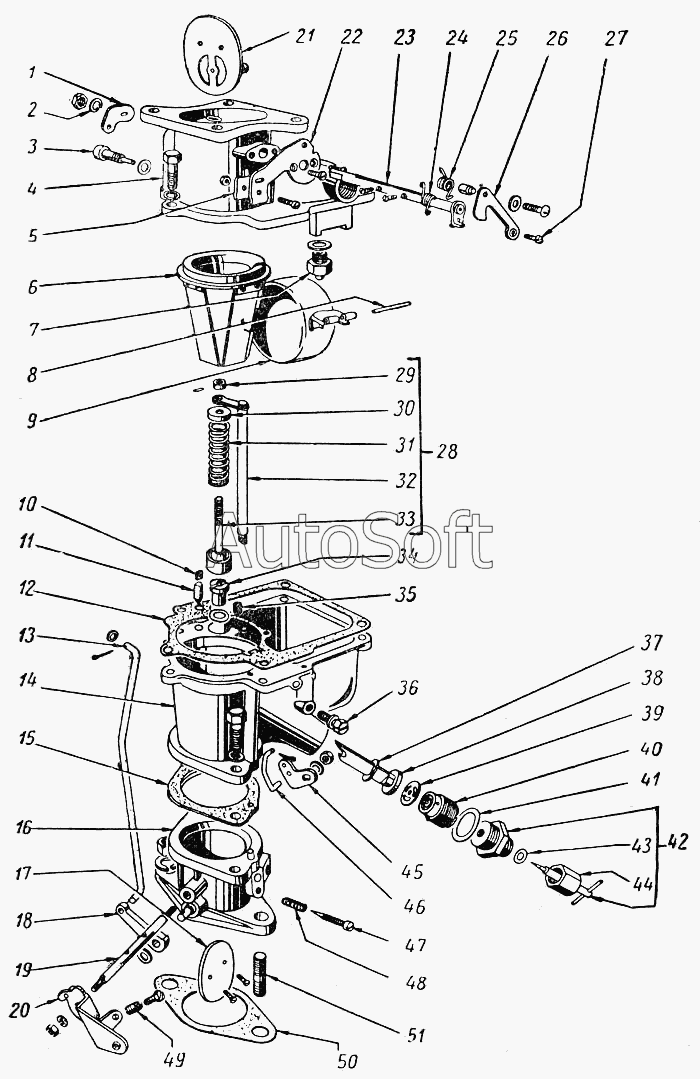

Каталог запасных частей к технике: ГАЗ М20 Победа. Карбюратор
22
31
30
29
28
27
26
25
24
23
32
21
20
19
18
17
16
15
14
13
42
51
50
49
48
47
46
45
44
43
12
41
40
39
38
37
36
35
34
33
2
2
11
10
9
8
7
6
5
4
3
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20-1107010-А | 2***А | Карбюратор в сборе (К22А-1107000) | |
| 250513-П | 2***П | Гайка М10х1-4Н5Н | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 280084-П2 | 2***2 | Штуцер 1/4"х18 угловой | |
| К23-70 | К***0 | Втулка пружины рычага привода воздушной заслонки | |
| К49-1107323 | К***3 | Винт М6х1х18 | |
| М6-3728213 | М***3 | Винт М5х0,8х18 | |
| Н00116 | Н***6 | Винт М4х0,7х12 | |
| Н00201 | Н***1 | Винт М3х0,5х8 | |
| Н00201 | Н***1 | Винт М3х0,5х8 | |
| Н00202 | Н***2 | Винт М4х0,7х8 | |
| Н00406 | Н***6 | Винт М5х0,8х15 | |
| Н00505 | Н***5 | Болт М8х1,25х22 | |
| Н00801 | Н***1 | Гайка М4Х0,7 | |
| Н00802 | Н***2 | Гайка М5х0,8 | |
| Н00802 | Н***2 | Гайка М5х0,8 | |
| Н00902 | Н***2 | Шайба 5,4 пружинная | |
| Н00903 | Н***3 | Шайба 6,5 пружинная | |
| Н00904 | Н***4 | Шайба 8,5 пружинная | |
| Н01017 | Н***7 | Шайба 5,1 плоская | |
| Н01018 | Н***8 | Шайба 7 стальная | |
| Н01101 | Н***1 | Шплинт 1,5х10 | |
| Н01101 | Н***1 | Шплинт 1,5х10 | |
| Н01106 | Н***6 | Шплинт 1х10 | |
| Н01218 | Н***8 | Штифт цилиндрический | |
| Н01701 | Н***1 | Шайба 6,1 фибровая | |
| Н01716 | Н***6 | Шайба 8,1 фибровая | |
| Н01762 | Н***2 | Шайба 10,2 фибровая | |
| Х-4020 | Х***0 | Шайба 4 стальная | |
| 1 | К***А | Рычаг привода эксцентрика минимального газа | |
| 2 | Н***2 | Шайба 5,4 пружинная | |
| 3 | К***0 | Распылитель ускорительного насоса в сборе | |
| 4 | К***0 | Корпус карбюратора верхний с трубкой в сборе | |
| 5 | 2***5 | Зажим кронштейна тяги воздушной заслонки | |
| 6 | К***0 | Диффузор в сборе | |
| 7 | К***0 | Клапан подачи горючего в сборе | |
| 8 | 1***Н | Ось петли поплавка | |
| 9 | К***А | Поплавок с петлей в сборе | |
| 10 | К***2 | Замок клапана ускорительного насоса | |
| 11 | К***1 | Клапан нагнетательный ускорительного насоса | |
| 12 | К***5 | Прокладка корпуса карбюратора | |
| 13 | 2***3 | Тяга привода эксцентрика минимального газа | |
| 14 | К***0 | Корпус поплавковой камеры карбюратора с заглушками в сборе | |
| 15 | К***А | Прокладка | |
| 16 | К***0 | Корпус смесительной камеры карбюратора в сборе | |
| 17 | К***1 | Заслонка дроссельная | |
| 18 | 2***А | Эксцентрик минимального газа | |
| 19 | К***2 | Ось дроссельной заслонки | |
| 20 | К***С | Рычаг оси дроссельной заслонки в сборе | |
| 21 | К***0 | Заслонка воздушная в сборе | |
| 22 | 2***4 | Кронштейн тяги воздушной заслонки | |
| 23 | К***А | Ось воздушной заслонки в сборе | |
| 24 | 2***А | Пружина оси воздушной заслонки | |
| 25 | 2***А | Пружина рычага привода воздушной заслонки | |
| 26 | К***0 | Рычаг привода воздушной заслонки в сборе | |
| 27 | Н***3 | Винт М4х0,7х8 | |
| 28 | К***0 | Ускорительный насос в сборе | |
| 29 | 2***7 | Гайка крепления штока | |
| 30 | 6***9 | Шайба фасонная | |
| 31 | К***2 | Пружина | |
| 32 | К***0 | Тяга ускорительного насоса с соединительной планкой в сборе | |
| 33 | К***0 | Поршень со штоком ускорительного насоса в сборе | |
| 34 | К***0 | Клапан экономайзера в сборе | |
| 35 | К***0 | Клапан обратный ускорительного насоса в сборе | |
| 36 | К***1 | Жиклер холостого хода | |
| 37 | К***А | Прокладка распылителя | |
| 38 | К***8 | Распылитель главного жиклера | |
| 39 | К***7 | Прокладка блока жиклеров | |
| 40 | К***7 | Блок жиклеров | |
| 41 | Н***7 | Шайба 18,2 фибровая | |
| 42 | К***0 | Игла регулировочная в сборе | |
| 43 | К***3 | Сальник регулировочный иглы | |
| 44 | К***4 | Гайка сальника | |
| 45 | К***8 | Рычаг привода ускорительного насоса | |
| 46 | К***6 | Тяга привода ускорительного насоса | |
| 47 | К***3 | Винт регулировочный холостого хода | |
| 48 | Н***3 | Пружина регулировочного винта холостого хода | |
| 49 | Н***1 | Пружина упорного винта | |
| 50 | 1***7 | Прокладка между карбюратором и впускной трубой | |
| 51 | 2***П | Шпилька (1М10х1 и М10х1,5)х36 крепления карбюратора |
