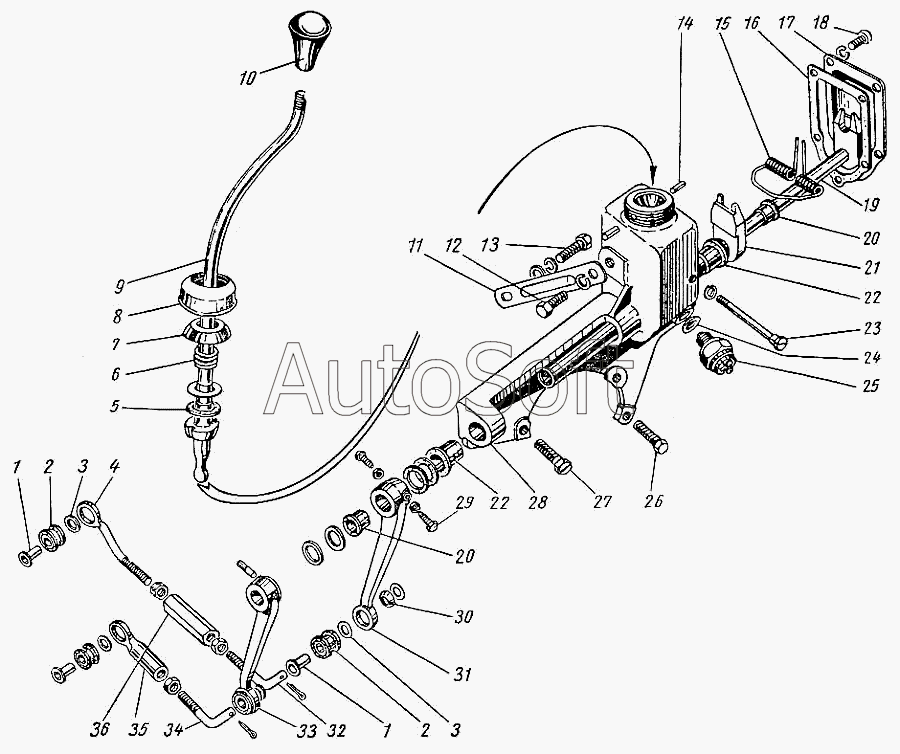

Каталог запасных частей к технике: ГАЗ-21 (каталог 69 г.) (1969). Управление коробкой передач (для модели ГАЗ-21Н)
25
13
14
15
16
17
18
19
20
20
21
22
22
23
24
12
26
27
28
29
30
31
32
33
34
35
36
1
1
2
2
3
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 21П-1703010 | 2***0 | Механизм привода коробки передач в сборе | |
| 21П-1703155 | 2***5 | Тяга первой передачи и заднего хода в сборе | |
| 21П-1703160 | 2***0 | Тяга второй и третьей передач в сборе | |
| 21П-3716083 | 2***3 | Чехол защитный | |
| 250611-П2 | 2***2 | Гайка 1М8х1 | |
| 252005-П8 | 2***8 | Шайба 8 | |
| 252006-П29 | 2***9 | Шайба 10 ОСТ 37.001.144-96 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 258039-П | 2***П | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 292675-П29 | 2***9 | Гайка М5 | |
| 295025-П | 2***П | Штифт диаметром 6х28 рычага | |
| 1 | 2***6 | Втулка противошумной подушки рычага включения передач и тяг переключения передач | |
| 2 | 2***5 | Подушка | |
| 3 | 2***7 | Шайба 10 плоская | |
| 4 | 2***1 | Тяга второй и третьей передач | |
| 5 | 1***8 | Шайба кожаная рычага переключения передач | |
| 6 | 1***7 | Пружина рычага переключения передач | |
| 7 | А***8 | Седло пружины рычага переключения передач | |
| 8 | 1***0 | Колпак колонки рычага переключения передач | |
| 9 | 2***4 | Рычаг переключения передачи | |
| 10 | 2***А | Рукоятка рычага переключения передач | |
| 11 | 2***5 | Планка распорная корпуса | |
| 12 | 2***9 | Болт М8-6gх14 | |
| 13 | 2***9 | Болт М10-6gх20 ОСТ 37.001.123-96 | |
| 14 | А***В | Штифт установочный рычага переключения передач | |
| 15 | 2***7 | Пружина отжимная рычага | |
| 16 | 2***1 | Прокладка крышки | |
| 17 | 2***0 | Крышка корпуса | |
| 18 | 2***9 | Винт М6-6gх10 | |
| 19 | 2***6 | Вал переключения первой передачи и заднего хода в сборе | |
| 20 | 1***3 | Втулка оси педали тормоза | |
| 21 | 2***5 | Вал переключения второй и третьей передач в сборе | |
| 22 | 2***9 | Втулка вала переключения второй и третьей передач | |
| 23 | 2***9 | Ось пружины рычага | |
| 24 | 2***8 | Прокладка включателя | |
| 25 | В***2 | Включатель света заднего хода (21П-3716075) | |
| 26 | 2***9 | Болт М8-6gх40 | |
| 27 | 2***9 | Болт | |
| 28 | 2***Б | Корпус механизма привода коробки передач | |
| 29 | 2***П | Винт М5х16 стопорный рычага | |
| 30 | 2***8 | Шайба нажимная тяги включения передач | |
| 31 | 2***0 | Рычаг переключения второй и третьей передачи с подушкой в сборе | |
| 32 | 2***3 | Стержень второй и третьей передач | |
| 33 | 2***8 | Рычаг переключения первой передачи и заднего хода с подушкой в сборе | |
| 34 | 2***7 | Стержень тяги первой передачи и заднего хода | |
| 35 | 2***6 | Тяга первой передачи и заднего хода | |
| 36 | 2***8 | Гайка регулировочная гайки второй и третьей передач |
