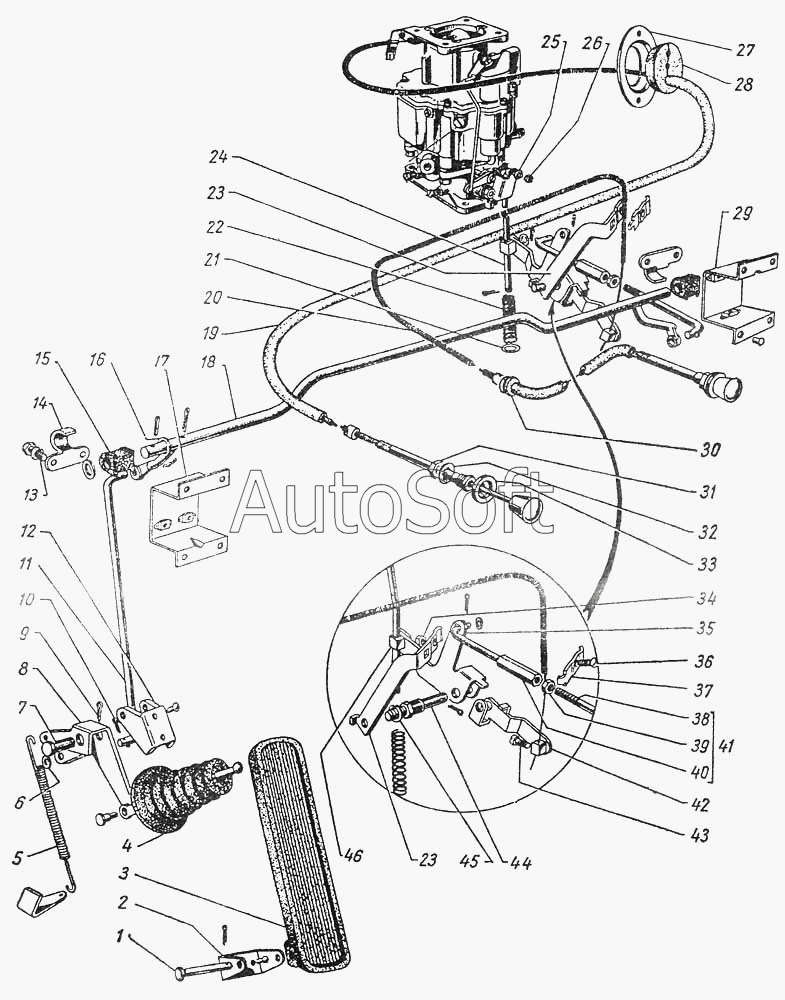

Каталог запасных частей к технике: ГАЗ-12 (ЗИМ). Привод дроссельной заслонки
32
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
17
33
34
35
36
37
38
39
40
41
42
43
44
45
46
2
1
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12-1108038 | 1***8 | Скоба оттяжной пружины | |
| 240836-П8 | 2***8 | Винт М5х12 | |
| 252004-П8 | 2***8 | Шайба 6 | |
| 252004-П8 | 2***8 | Шайба 6 | |
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 252573-П | 2***П | Заклепка 4х10 накладки поперечины переднего буфера | |
| 252573-П | 2***П | Заклепка 4х10 накладки поперечины переднего буфера | |
| 252702-П | 2***П | Заклепка скобы кронштейна валика | |
| 258012-П | 2***П | Шплинт 2х12 | |
| 258012-П | 2***П | Шплинт 2х12 | |
| 258012-П | 2***П | Шплинт 2х12 | |
| 258012-П | 2***П | Шплинт 2х12 | |
| 258038-П | 2***П | Шплинт 2,7х15 | |
| 258038-П | 2***П | Шплинт 2,7х15 | |
| 1 | 2***8 | Палец педали привода дроссельной заслонки | |
| 2 | 1***5 | Кронштейн педали привода дроссельной заслонки | |
| 3 | 1***0 | Педаль управления карбюратором в сборе | |
| 4 | 1***2 | Чехол защитный сошки педали управления карбюратором | |
| 5 | М***С | Пружина оттяжная педали | |
| 6 | 2***8 | Шайба 6 | |
| 7 | 2***8 | Палец 8х35 крепления подушки | |
| 8 | 1***Б | Рычаг тяги валика привода дроссельной заслонки с сошкой в сборе | |
| 9 | 2***П | Шплинт 2,7х15 | |
| 10 | 2***П | Шплинт 2х12 | |
| 11 | 1***В | Тяга валика привода дроссельной заслонки | |
| 12 | 1***Б | Кронштейн рычага тяги валика привода дроссельной заслонки | |
| 13 | 2***8 | Болт М6х1х14 | |
| 14 | 1***9 | Кронштейн валика педали управления дроссельной заслонкой | |
| 15 | 2***1 | Втулка | |
| 16 | 2***8 | Шайба 10 плоская | |
| 17 | 1***2 | Скоба кронштейна крепления валика в сборе | |
| 18 | 1***В | Валик привода дроссельной заслонки в сборе | |
| 19 | 1***0 | Тяга воздушной заслонки в сборе | |
| 20 | 1***0 | Тяга ручного управления приводом дроссельной заслонки в сборе | |
| 21 | 2***8 | Шайба 5 | |
| 22 | 5***2 | Пружина тяги рычага валика педали управления дроссельной заслонкой | |
| 23 | 1***Б | Кронштейн оболочки тяги ручного управления приводом дроссельной заслонки | |
| 24 | 1***В | Тяга рычага дроссельной заслонки в сборе | |
| 25 | 2***8 | Шайба 5 пружинная | |
| 26 | 2***8 | Гайка М5х0,8 | |
| 27 | 1***8 | Обойма уплотнителя на щитке передка | |
| 28 | 1***Б | Уплотнитель гибкого вала спидометра | |
| 29 | 1***5 | Скоба кронштейна крепления валика в сборе | |
| 30 | А***3 | Втулка | |
| 31 | 2***8 | Гайка М12х1,25 | |
| 32 | 2***8 | Шайба 12 | |
| 33 | 2***8 | Шайба облицовочная муфты тяг воздушной заслонки и ручного управления дроссельной заслонкой | |
| 34 | 2***8 | Гайка М6х1 | |
| 35 | 1***В | Рычаг тяги дроссельной заслонки | |
| 36 | 2***8 | Винт М6х16 | |
| 37 | М***А | Зажим | |
| 38 | 1***Б | Тяга рычага валика привода дроссельной заслонки - задний конец | |
| 39 | 2***8 | Гайка М6х1 | |
| 40 | 1***8 | Тяга рычага валика привода дроссельной заслонки - передний конец в сборе | |
| 41 | 1***Б | Тяга рычага валика привода дроссельной заслонки в сборе | |
| 42 | 1***Б | Рычаг тяги ручного управления приводом дроссельной заслонки в сборе | |
| 43 | 2***8 | Винт М5-6gх8 ОСТ 37.001.128-96 | |
| 44 | 1***8 | Шпилька крепления рычагов акселератора к впускной трубе двигателя в сборе | |
| 45 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 46 | 5***3 | Палец рычага тяги педали |
