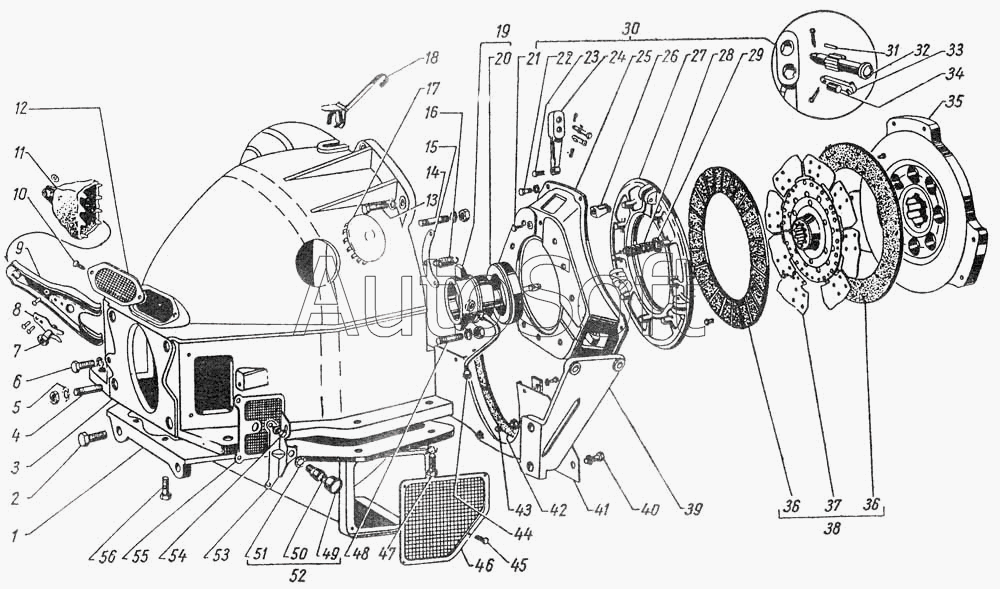

Каталог запасных частей к технике: ГАЗ-12 (ЗИМ). Сцепление
29
38
37
36
36
35
34
33
32
31
30
39
28
27
26
25
24
23
22
21
48
56
55
54
53
52
51
50
49
20
47
46
45
44
43
42
41
40
1
2
11
19
18
17
16
15
14
13
12
10
9
8
7
6
5
4
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250507-П8 | 2***8 | Гайка М12х1,25 | |
| 250507-П8 | 2***8 | Гайка М12х1,25 | |
| 250513-П8 | 2***8 | Гайка М10х1-6Н | |
| 252000-П | 2***П | Шайба диам 3 плоская | |
| 252135 -П2 | 2***2 | Шайба диаметром 8 мм пружинная | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252136 П2 | 2***2 | Шайба диаметром 10 мм пружинная | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 252157-П2 | 2***2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 252235-П2 | 2***2 | Шайба 8 | |
| 253875-П | 2***П | Заклепка 5х5 | |
| 255063-П8 | 2***8 | Заклепка 4х8 | |
| 256316-П8 | 2***8 | Заклепка 3х12 крепления уплотнителя нижней части картера сцепления | |
| 258023-П | 2***П | Шплинт 2,5х12 | |
| 293908-П | 2***П | Заклепка 4х6 | |
| 1 | 1***8 | Картер сцепления, нижняя часть | |
| 2 | 2***8 | Болт 1М12х1,25х40 крепления картера коробки передач к нижнему картеру сцепления | |
| 3 | 1***5 | Картер сцепления, верхняя часть | |
| 4 | 2***8 | Шпилька М12х1,25х32 | |
| 5 | 2***8 | Шайба 12 зубчатая | |
| 6 | 2***8 | Болт М10х1-6gх32 | |
| 7 | 1***6 | Опора | |
| 8 | 1***6 | Пластина удерживающая вилки подшипника выключения сцепления | |
| 9 | 1***4 | Вилка подшипника выключения сцепления в сборе | |
| 10 | 2***П | Штифт крепления сетки вентиляционного окна картера сцепления | |
| 11 | 1***2 | Чехол вилки подшипника выключения сцепления | |
| 12 | 1***5 | Сетка вентиляционного окна картера сцепления в сборе | |
| 13 | 2***8 | Болт М10-4hх32 | |
| 14 | 2***8 | Шпилька М10х1-4hх30 | |
| 15 | 5***0 | Скоба оттяжной пружины муфты подшипника выключения сцепления | |
| 16 | 1***2 | Пружина оттяжная муфты подшипника выключения сцепления | |
| 17 | 1***0 | Заглушка отверстия картера сцепления в сборе | |
| 18 | 5***А | Крышка люка установки зажигания в сборе | |
| 19 | 1***А | Муфта подшипника выключения сцепления | |
| 20 | 2***2 | Подшипник выключения сцепления (ГПЗ-688911) | |
| 21 | 2***2 | Болт М8х1х14 | |
| 22 | 2***8 | Болт М8-6gх22 | |
| 23 | 1***5 | Винт оттяжного рычага регулировочный | |
| 24 | 5***5 | Рычаг оттяжной нажимного диска сцепления | |
| 25 | 1***0 | Кожух сцепления | |
| 26 | 1***2 | Вилка оттяжного рычага нажимного диска сцепления опорная | |
| 27 | 5***3 | Диск сцепления нажимной | |
| 28 | 5***2 | Пружина нажимного диска сцепления | |
| 29 | 1***7 | Шайба изолирующая нажимной пружины диска | |
| 30 | 1***Б | Диск сцепления нажимной с кожухом в сборе | |
| 31 | 1***9 | Игла 1,6х9 подшипника | |
| 32 | 1***5 | Палец игольчатого подшипника оттяжного рычага | |
| 33 | 1***6 | Палец опорной вилки оттяжного рычага нажимного диска сцепления | |
| 34 | 1***3 | Ролик 5,5х9 опорной вилки оттяжного рычага нажимного диска сцепления | |
| 35 | 1***Б | Диск сцепления ведущий | |
| 36 | 5***Б | Кольцо фрикционное диска сцепления | |
| 37 | 5***5 | Пластина пружинная крепления фрикционных колец к диску сцепления | |
| 38 | 1***Б | Диск сцепления ведомый в сборе | |
| 39 | 1***5 | Усилитель крепления картера сцепления левый | |
| 40 | 2***8 | Болт М8-6gх16 | |
| 41 | 1***7 | Пластина картера сцепления в сборе | |
| 42 | 1***8 | Уплотнитель нижней части картера сцепления | |
| 43 | 2***8 | Болт М6-6gх16 | |
| 44 | 1***2 | Гибкий шланг смазки подшипников | |
| 45 | 2***П | Штифт крепления сетки вентиляционного окна картера сцепления | |
| 46 | 1***5 | Сетка вентиляционного окна нижнего картера сцепления в сборе | |
| 47 | 2***8 | Болт М8х32 крепления ролика | |
| 48 | 2***8 | Шпилька М12х1,25х32 | |
| 49 | М***9 | Крышка масленки | |
| 50 | М***3 | Пружина стопорная крышки масленки подшипника выключения сцепления | |
| 51 | 2***8 | Шайба 10 пружинная | |
| 52 | 5***5 | Масленка подшипника выключения сцепления в сборе | |
| 53 | 1***6 | Кронштейн масленки | |
| 54 | 2***8 | Болт М6-6gх12 | |
| 55 | 1***7 | Сетка бокового люка картера сцепления в сборе | |
| 56 | 2***8 | Болт М8х1,25х25 |
