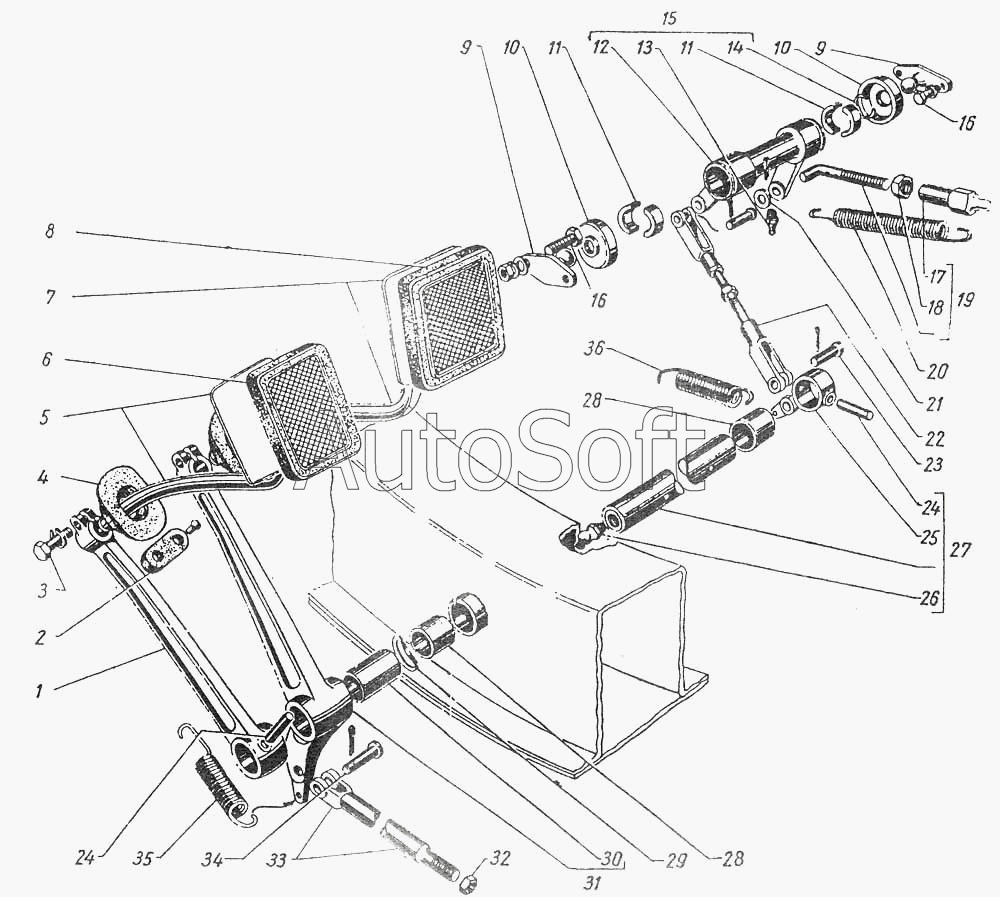

Каталог запасных частей к технике: ГАЗ-12 (ЗИМ). Привод выключения сцепления ножного тормоза
24
14
15
16
16
17
18
19
20
21
22
23
24
13
25
26
27
28
28
29
30
31
32
33
34
35
36
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201499-П8 | 2***8 | Болт М10-6gх30 | |
| 250510-П8 | 2***8 | Гайка М8х1,25 | |
| 252005-П2 | 2***2 | Шайба 8 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 255120-П8 | 2***8 | Заклепка 5х9 трубчатая | |
| 255120-П8 | 2***8 | Заклепка 5х9 трубчатая | |
| 258024-П | 2***П | Шплинт 2,5х16 | |
| 258038-П | 2***П | Шплинт 2,7х15 | |
| 258039-П | 2***П | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 51-1602070 | 5***0 | Буфер педали | |
| М-2457 | М***7 | Муфта защитная педали сцепления | |
| 1 | 1***5 | Педаль сцепления | |
| 2 | 5***0 | Буфер педали | |
| 3 | 2***8 | Болт М10-6gх30 | |
| 4 | М***7 | Муфта защитная педали сцепления | |
| 5 | 1***0 | Площадка педали сцепления со стержнем в сборе | |
| 6 | 1***4 | Накладка площадки педали | |
| 7 | 1***Б | Площадка педали тормоза со стержнем в сборе | |
| 8 | 1***8 | Накладка площадки педали тормоза | |
| 9 | 2***5 | Кронштейн валика выключения сцепления | |
| 10 | 2***Б | Манжета защитная валика выключения сцепления | |
| 11 | 1***3 | Сухарь опор валика выключения сцепления | |
| 12 | 1***Б | Валик выключения сцепления | |
| 13 | 2***8 | Пресс-масленка К 1/8" | |
| 14 | 1***4 | Кольцо стопорное | |
| 15 | 1***Б | Валик выключения сцепления в сборе | |
| 16 | 2***8 | Болт М8х1,25х20 | |
| 16 | 2***8 | Болт М8х1,25х20 | |
| 17 | 1***2 | Наконечник толкателя вилки выключения сцепления | |
| 18 | 2***8 | Гайка М10х1 | |
| 19 | 1***0 | Толкатель вилки выключения сцепления в сборе | |
| 20 | 1***7 | Пружина оттяжная | |
| 21 | 2***8 | Шайба 10 плоская | |
| 22 | 1***Б | Тяга выключения сцепления в сборе | |
| 23 | 2***8 | Палец 8х25 | |
| 24 | 2***8 | Штифт 8х40 конический | |
| 24 | 2***8 | Штифт 8х40 конический | |
| 25 | 1***5 | Рычаг выключения сцепления | |
| 26 | 2***8 | Пресс-масленка К1/8" | |
| 27 | 1***2 | Валик педалей сцепления и тормоза в сборе | |
| 28 | А***В | Втулка кронштейна педалей | |
| 29 | А***2 | Шайба распорная педалей | |
| 30 | М***6 | Втулка педали тормоза | |
| 31 | 1***Б | Педаль тормоза со втулкой в сборе | |
| 32 | 2***8 | Контргайка 1М12х1,25 соединительного стержня | |
| 33 | 1***5 | Стержень педали с главным цилиндром тормоза соединительный в сборе | |
| 34 | 2***8 | Палец 10х28 | |
| 35 | М***А | Пружина | |
| 36 | М***А | Пружина |
