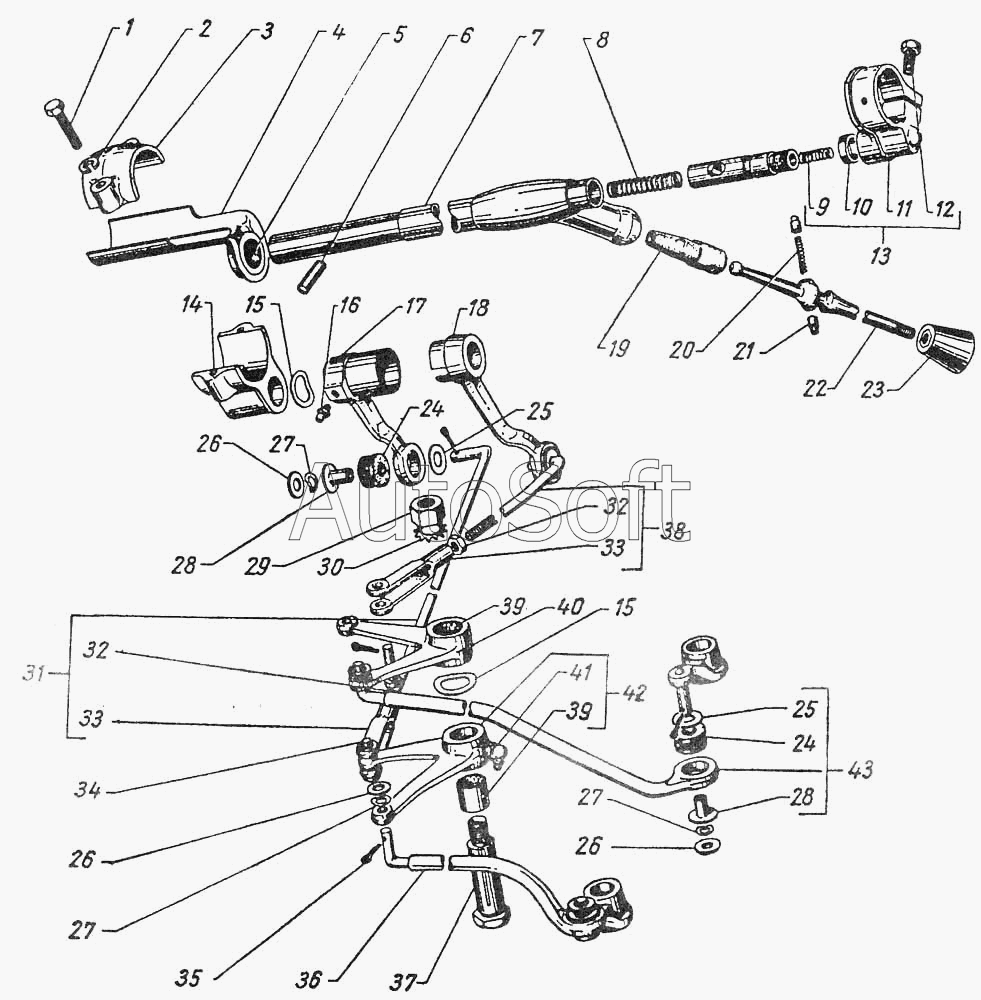

Каталог запасных частей к технике: ГАЗ-12 (ЗИМ). Управление коробкой передач
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
26
27
27
27
28
28
29
30
31
32
32
33
33
34
35
36
37
38
39
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Болт М8-6gх30 | |
| 2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 3 | 2***8 | Хомут кронштейна вала переключения передач | |
| 4 | 2***1 | Накладка кронштейна вала переключения передач с сальником в сборе | |
| 5 | 2***Б | Набивка сальника накладки вала переключения передач | |
| 6 | 2***6 | Штифт рычагов переключения передач | |
| 7 | 2***Б | Вал переключения передач в сборе | |
| 8 | 2***9 | Пружина | |
| 9 | 2***5 | Пружина | |
| 10 | 2***7 | Набивка сальника верхнего кронштейна вала переключения передач | |
| 11 | 1***Б | Кронштейн вала переключения передач верхний | |
| 12 | 2***8 | Болт М8х1,25х20 | |
| 13 | 2***8 | Кронштейн вала переключения передач верхний в сборе | |
| 14 | 2***5 | Кронштейн вала переключения передач нижний | |
| 15 | 2***7 | Шайба нажимная рычагов переключения передач | |
| 16 | 2***8 | Пресс-масленка рычагов переключения передач | |
| 17 | 2***0 | Рычаг включения второй и третьей передач в сборе | |
| 18 | 2***8 | Рычаг включения первой передачи и заднего хода в сборе | |
| 19 | 2***5 | Втулка противошумная рычага переключения передач | |
| 20 | 2***6 | Пружина оси рычага переключения передач | |
| 21 | 2***7 | Ось рычага переключения передач | |
| 22 | 2***В | Рычаг переключения передач | |
| 23 | 2***8 | Рукоятка рычага переключения передач | |
| 24 | 2***5 | Подушка | |
| 25 | 2***7 | Шайба 10 плоская | |
| 26 | 2***8 | Шайба 8 | |
| 27 | 2***8 | Шайба нажимная тяги включения передач | |
| 28 | 2***6 | Втулка противошумной подушки рычага включения передач и тяг переключения передач | |
| 29 | 2***8 | Гайка 1М12х1,25 | |
| 30 | 2***2 | Шайба 12 пружинная | |
| 31 | 1***3 | Тяга включения второй и третьей передач от промежуточного рычага к колонке в сборе | |
| 32 | 2***8 | Гайка М18х1 | |
| 33 | 5***1 | Вилка | |
| 34 | 2***8 | Палец 8х25 | |
| 35 | 2***П | Шплинт 3,2х20 ОСТ 37.001.171-93 | |
| 36 | 1***0 | Тяга включения второй и третьей передач коробки передач в сборе | |
| 37 | 2***8 | Палец промежуточный рычагов включения передач | |
| 38 | 1***8 | Тяга включения первой передачи и заднего хода от промежуточного рычага к колонке в сборе | |
| 39 | А***7 | Втулка промежуточных рычагов включения передач | |
| 40 | 2***1 | Рычаг промежуточный включения первой передачи и заднего хода со втулкой в сборе | |
| 41 | 2***8 | Пресс-масленка К 1/8" | |
| 42 | 2***6 | Рычаг промежуточный включения второй и третьей передач со втулкой и пресс-масленкой в сборе | |
| 43 | 1***5 | Тяга включения первой передачи и заднего хода в сборе |
