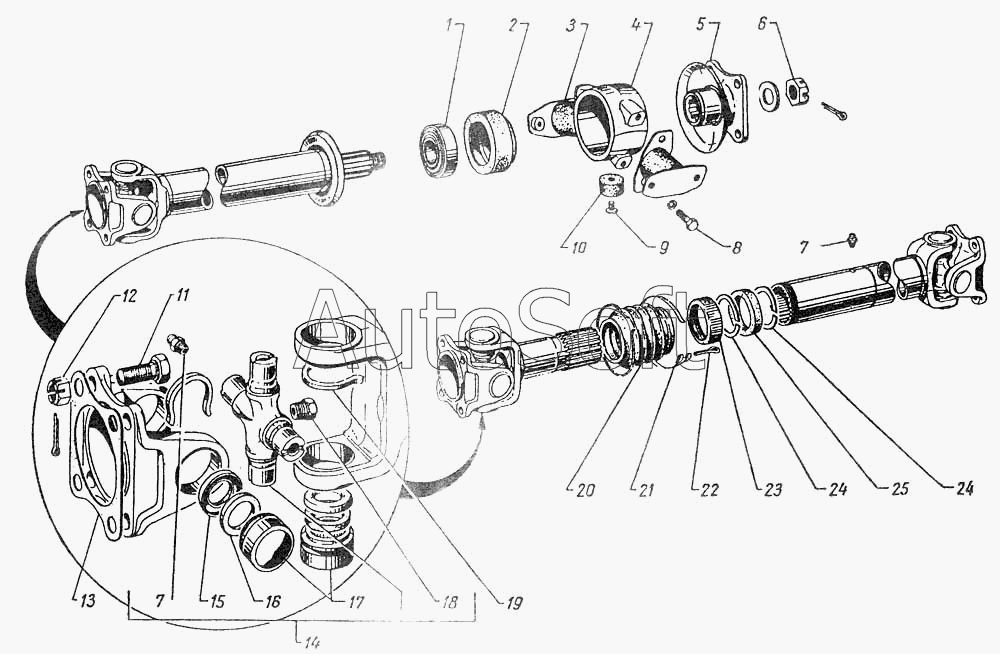

Каталог запасных частей к технике: ГАЗ-12 (ЗИМ). Карданные валы
17
12
12
13
13
14
14
15
15
16
16
17
11
18
18
19
19
20
21
22
23
24
24
25
2
1
3
4
5
6
7
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12-2201010 | 1***0 | Вал карданный в сборе | |
| 12-2202010 | 1***0 | Вал карданный промежуточный с опорой в сборе | |
| 20-2402064-Б | 2***Б | Шайба 21 | |
| 201454-П8 | 2***8 | Болт М8-6gх16 | |
| 252038-П8 | 2***8 | Шайба 8 плоская | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 258038-П | 2***П | Шплинт 2,7х15 | |
| 258038-П | 2***П | Шплинт 2,7х15 | |
| 258054-П | 2***П | Шплинт 4х30 | |
| 297540-П8 | 2***8 | Пряжка хомута | |
| 1 | 1***3 | Подшипник опоры промежуточного карданного вала | |
| 2 | 1***5 | Подушка подшипника опоры промежуточного карданного вала | |
| 3 | 1***4 | Подушка подвески опоры промежуточное карданного вала в сборе | |
| 4 | 1***2 | Кронштейн опоры промежуточного карданного вала | |
| 5 | 1***0 | Муфта фланца промежуточного карданного вала в сборе | |
| 6 | 2***П | Гайка М20х1,5-5Н6Н | |
| 7 | 2***8 | Пресс-масленка М6х1 коническая | |
| 7 | 2***8 | Пресс-масленка М6х1 коническая | |
| 8 | 2***8 | Болт М8-6gх18 | |
| 9 | 2***8 | Винт М5х0,8х10 | |
| 10 | 1***9 | Буфер в сборе | |
| 11 | 2***8 | Болт 1М10х1х25 крепления фланца карданного вала | |
| 11 | 2***8 | Болт 1М10х1х25 крепления фланца карданного вала | |
| 12 | 2***8 | Гайка М10х1 | |
| 12 | 2***8 | Гайка М10х1 | |
| 13 | 2***4 | Прокладка фланца карданного вала | |
| 13 | 2***4 | Прокладка фланца карданного вала | |
| 14 | 1***5 | Крестовина кардана с сальниками и подшипниками в сборе | |
| 14 | 1***5 | Крестовина кардана с сальниками и подшипниками в сборе | |
| 15 | 1***1 | Обойма сальника кардана | |
| 15 | 1***1 | Обойма сальника кардана | |
| 16 | 1***2 | Сальник кардана | |
| 16 | 1***2 | Сальник кардана | |
| 17 | 1***3 | Подшипник кардана в сборе (ГПЗ-704702) | |
| 17 | 1***3 | Подшипник кардана в сборе (ГПЗ-704702) | |
| 18 | 2***8 | Клапан предохранительный крестовины кардана в сборе | |
| 18 | 2***8 | Клапан предохранительный крестовины кардана в сборе | |
| 19 | 1***Б | Кольцо стопорное | |
| 19 | 1***Б | Кольцо стопорное | |
| 20 | 1***0 | Муфта защитная шлицев карданного вала | |
| 21 | 2***8 | Лента стяжная хомутика защитной муфты шлицев карданного вала переднего моста | |
| 22 | 2***8 | Шплинт стяжной хомутика | |
| 23 | 1***Б | Обойма сальника наружной скользящей вилки промежуточного вала | |
| 24 | 1***Б | Кольцо сальника | |
| 25 | 1***Б | Сальник скользящей вилки кардана заднего моста |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
