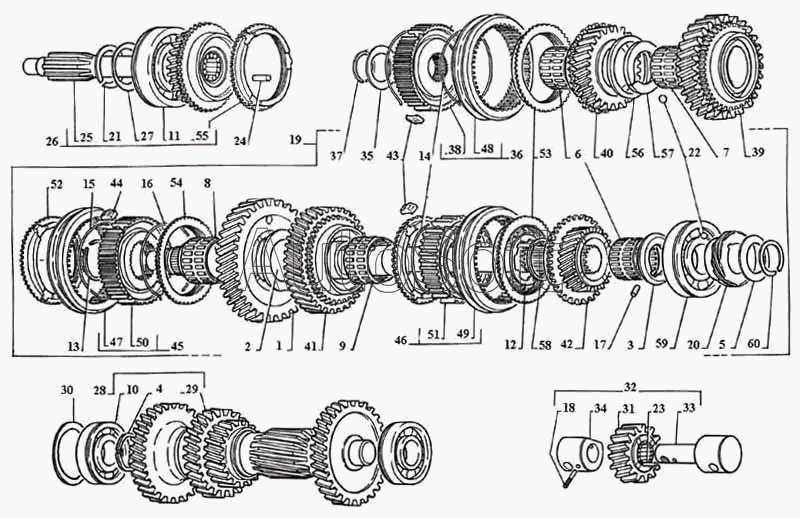

Каталог запасных частей к технике: ГАЗ-3111 (2004). Валы и шестерни коробки передач
46
32
33
34
35
36
37
38
39
40
41
42
43
44
45
31
47
48
49
50
51
52
53
54
55
56
57
58
59
60
16
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
1
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Шестерня 1 передачи | |
| 2 | 3***5 | Вал вторичный | |
| 3 | 2***6 | Шайба упорная задняя шестерни первой передачи | |
| 4 | 2***9 | Кольцо стопорное толщиной 1,7 мм | |
| 5 | 2***2 | Шайба пружинная | |
| 6 | 3***Е | Подшипник игольчатый | |
| 7 | 3***Е | Подшипник игольчатый | |
| 8 | 3***Е | Подшипник игольчатый | |
| 9 | 3***Е | Подшипник игольчатый | |
| 10 | В***1 | Подшипник промежуточного вала | |
| 11 | В***Ш | Подшипник шариковый первичного вала КП и промежуточного вала РК | |
| 12 | 3***4 | Кольцо стопорное ступицы муфты | |
| 13 | 3***9 | Кольцо стопорное ступицы | |
| 14 | 3***0 | Пружина синхронизатора первой, второй, третьей, четвертой, пятой передач и заднего хода | |
| 15 | 3***0 | Пружина синхронизатора первой, второй, третьей, четвертой, пятой передач и заднего хода | |
| 16 | 3***0 | Пружина синхронизатора первой, второй, третьей, четвертой, пятой передач и заднего хода | |
| 17 | 2***8 | Штифт 4х10 | |
| 18 | 2***П | Штифт 4х22 | |
| 19 | 3***0 | Вал вторичный в сборе | |
| 20 | 3***1 | Шестерня привода спидометра ведущая | |
| 21 | 4***7 | Кольцо В35 ГОСТ 13940-86 | |
| 22 | 4***5 | Шарик Б6.35-60 (508605-П) | |
| 23 | 4***7 | Ролик 3х23,8 А3 ГОСТ 6870-81 | |
| 24 | 2***2 | Ролик переднего подшипника вторичного вала коробки передач | |
| 25 | 3***0 | Вал первичный | |
| 26 | 3***0 | Вал первичный с подшипником | |
| 27 | 3***7 | Шайба пружинная первичного вала | |
| 28 | 3***0 | Вал промежуточный с подшипниками | |
| 29 | 3***0 | Вал промежуточный | |
| 30 | 3***5 | Прокладка регулировочная толщина 0,2 мм | |
| 31 | 3***2 | Шестерня промежуточная заднего хода | |
| 32 | 3***8 | Ось со втулкой и промежуточной шестерней заднего хода | |
| 33 | 3***0 | Ось промежуточной шестерни заднего хода | |
| 34 | 3***6 | Втулка оси заднего хода | |
| 35 | 3***5 | Шайба пружинная ступицы синхронизатора 3 и 4 передач | |
| 36 | 3***0 | Муфта синхронизатора со ступицей 3 и 4 передач | |
| 37 | 3***7 | Кольцо стопорное ступицы 3 и 4 передач | |
| 38 | 3***0 | Ступица муфты синхронизатора 3 и 4 передач | |
| 39 | 3***2 | Шестерня второй передачи вторичного вала в сборе | |
| 40 | 3***8 | Шестерня третьей передачи вторичного вала в сборе | |
| 41 | 3***0 | Шестерня заднего хода в сборе | |
| 42 | 3***0 | Шестерня 5 передачи вторичного вала | |
| 43 | 3***0 | Сухарь синхронизатора | |
| 44 | 3***0 | Сухарь синхронизатора | |
| 45 | 3***0 | Муфта синхронизатора со ступицей 1 и 2, 5 передачи и заднего хода | |
| 46 | 3***0 | Муфта синхронизатора со ступицей 1 и 2, 5 передачи и заднего хода | |
| 47 | 3***5 | Муфта синхронизатора первой, второй, третьей, четвертой, пятой передач и заднего хода | |
| 48 | 3***5 | Муфта синхронизатора первой, второй, третьей, четвертой, пятой передач и заднего хода | |
| 49 | 3***5 | Муфта синхронизатора первой, второй, третьей, четвертой, пятой передач и заднего хода | |
| 50 | 3***0 | Ступица муфты синхронизатора 1 и 2, 5 передачи и заднего хода | |
| 51 | 3***0 | Ступица муфты синхронизатора 1 и 2, 5 передачи и заднего хода | |
| 52 | 3***9 | Кольцо блокирующее синхронизатора | |
| 53 | 3***9 | Кольцо блокирующее синхронизатора | |
| 54 | 3***9 | Кольцо блокирующее синхронизатора | |
| 55 | 3***9 | Кольцо блокирующее синхронизатора | |
| 56 | 3***3 | Кольцо стопорное | |
| 57 | 3***4 | Полукольцо упорное вторичного вала | |
| 58 | 3***8 | Втулка распорная | |
| 59 | 6***1 | Подшипник (23-1701033) | |
| 60 | 2***6 | Кольцо стопорное подшипника вторичного вала |
