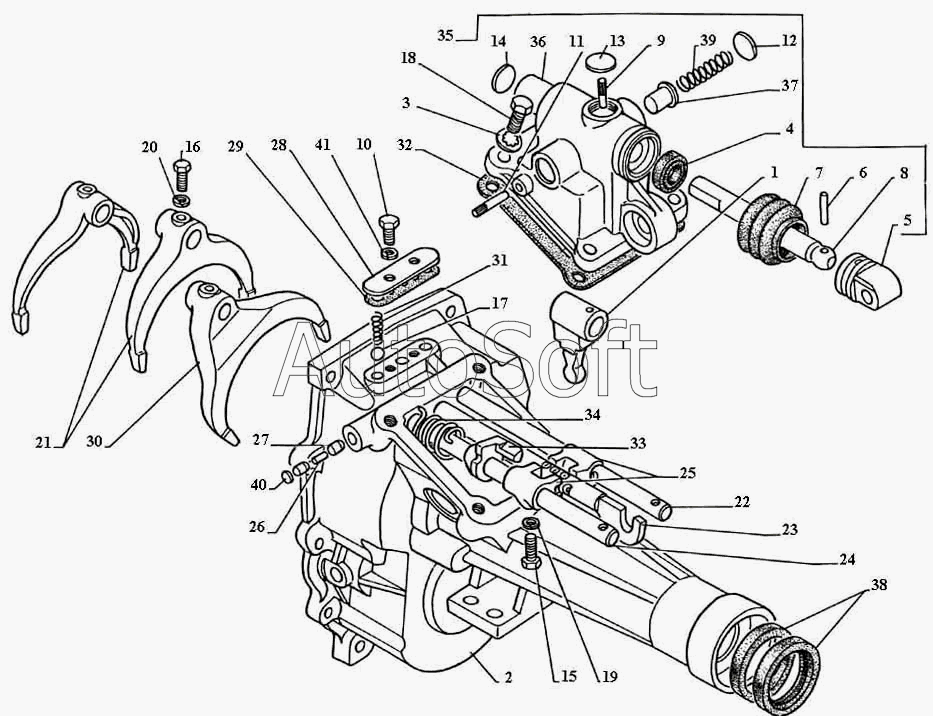

Каталог запасных частей к технике: ГАЗ-3111 (2004). Картер задний коробки передач, механизм переключения передач
32
22
23
24
25
26
27
28
29
30
31
21
33
34
35
36
37
38
39
40
41
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Поводок | |
| 2 | 3***0 | Картер коробки передач задний | |
| 3 | 2***9 | Шайба 8 | |
| 4 | 2***8 | Манжета 2.2-16х30-1 ГОСТ 8752-79/ОСТ 38.05146-78 | |
| 5 | 3***4 | Корпус шарнира | |
| 6 | 3***6 | Ось шарнира | |
| 7 | 3***0 | Чехол защитный | |
| 8 | 3***4 | Вал механизма переключения передач | |
| 9 | 4***3 | Штифт 4х22 | |
| 10 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 11 | 2***9 | Штифт 5х25 ОСТ 37.001.116-97 | |
| 12 | 2***П | Заглушка 20 | |
| 13 | 2***П | Заглушка 20 | |
| 14 | 2***П | Заглушка 20 | |
| 15 | 2***8 | Болт М6-6gх20 | |
| 16 | 2***8 | Болт М6-6gх20 | |
| 17 | 4***6 | Шарик Б 7,938-40 | |
| 18 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 19 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 20 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 21 | 3***4 | Вилка переключения первой, второй, третьей, четвертой | |
| 22 | 3***0 | Шток включения первой и второй передач | |
| 23 | 3***1 | Шток включения третьей и четвертой передач | |
| 24 | 3***2 | Шток включения пятой передачи и заднего хода | |
| 25 | 3***4 | Головка штока включения первой, второй, пятой передач и заднего хода | |
| 26 | 3***5 | Палец стопорный штоков | |
| 27 | 3***0 | Плунжер стопорный штоков | |
| 28 | 3***4 | Пластина фиксаторов штоков | |
| 29 | 3***5 | Прокладка пластины фиксаторов | |
| 30 | 3***2 | Вилка переключения пятой передачи и заднего хода | |
| 31 | 3***6 | Пружина фиксатора передач | |
| 32 | 3***6 | Прокладка корпуса рычага | |
| 33 | 3***0 | Втулка блокировочная | |
| 34 | 3***4 | Пружина блокировочной втулки | |
| 35 | 3***0 | Корпус механизм | |
| 36 | 3***1 | Корпус со втулкой | |
| 37 | 5***7 | Предохранитель включений первой и второй передач и заднего хода | |
| 38 | 2***7 | Манжета 1,2-38х56-2 | |
| 39 | 2***0 | Пружина предохранителя первой и второй передач | |
| 40 | 2***П | Заглушка 9 | |
| 41 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 |
