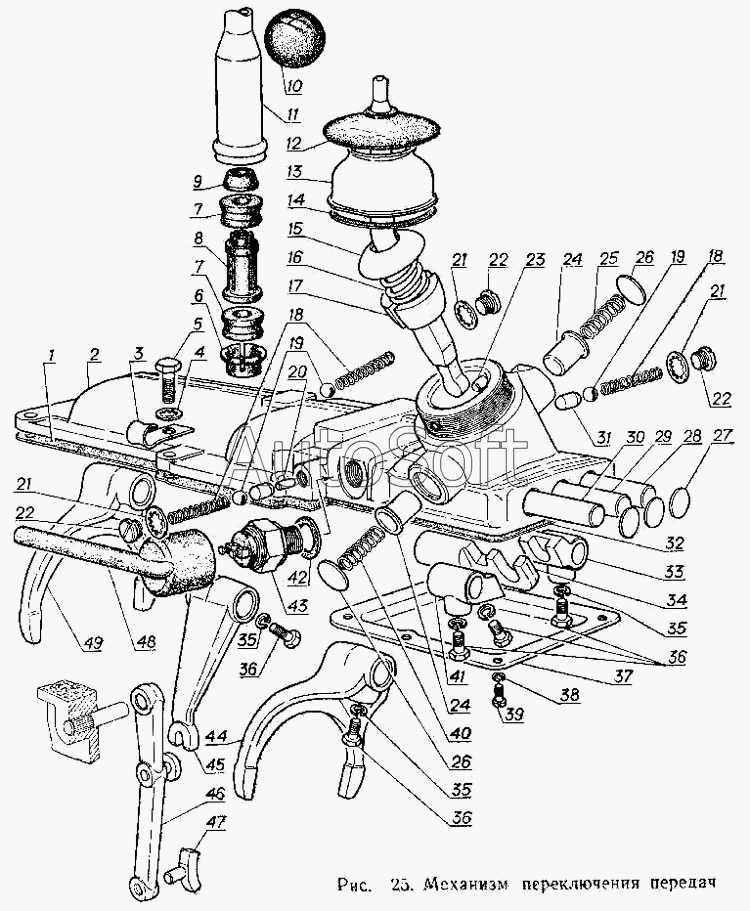

Каталог запасных частей к технике: ГАЗ-3102 (2000). Механизм переключения передач
41
27
28
29
30
31
32
33
34
35
35
35
36
36
36
37
38
39
40
26
26
42
43
44
45
46
48
49
18
18
19
19
23
22
22
22
21
21
21
47
7
7
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
17
20
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24-1702005 | 2***5 | Комплект деталей рычага переключения передач | |
| 24-1702010-01 | 2***1 | Механизм переключения передач в сборе | |
| 24-1702104 | 2***4 | Сухарь рычага включения заднего хода | |
| 24-1702106 | 2***6 | Пружина фиксатора передач | |
| 252177-П29 | 2***9 | Шайба 2-12 ОСТ 37.001.145-75 | |
| 295033-П | 2***П | Штифт 6х14 установочный | |
| 295472-П8 | 2***8 | Пробка М12х1,25 | |
| 508607-П | 5***П | Шарик БУ7,938 мм П | |
| 1 | 2***4 | Прокладка механизма переключения передач | |
| 2 | 2***5 | Крышка коробки передач | |
| 3 | 2***3 | Скоба | |
| 4 | 2***9 | Шайба 8 | |
| 5 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 6 | 2***0 | Втулка запорная | |
| 7 | 2***8 | Подушка рычага | |
| 8 | 2***6 | Втулка распорная | |
| 9 | 2***1 | Конус упорный рычага | |
| 10 | 2***0 | Рукоятка рычага переключения передач в сборе | |
| 11 | 2***2 | Верхняя часть рычага переключения передач | |
| 12 | 2***8 | Уплотнитель верхней крышки | |
| 13 | 2***6 | Колпак корпуса рычага | |
| 14 | 1***7 | Прокладка колпака | |
| 15 | 2***4 | Седло пружины рычага переключения передач | |
| 16 | 2***2 | Пружина рычага переключения передач | |
| 17 | 2***0 | Рычаг переключения передач - нижняя часть | |
| 18 | 2***6 | Пружина фиксатора передач | |
| 19 | 4***6 | Шарик Б7,938-70 | |
| 20 | 2***5 | Стопорный палец штока включения третьей и четвертой передач | |
| 21 | 5***3 | Прокладка | |
| 22 | 2***0 | Пробка М12х1,25х10 | |
| 23 | 2***П | Штифт 6х14 установочный | |
| 24 | 5***7 | Предохранитель включений первой и второй передач и заднего хода | |
| 25 | 2***0 | Пружина предохранителя первой и второй передач | |
| 26 | 2***П | Заглушка 20 | |
| 27 | 2***П | Заглушка 16 ОСТ 37.001.173-82 | |
| 28 | 2***1 | Шток включения первой и второй передач | |
| 29 | 2***1 | Шток включения третьей и четвертой передач | |
| 30 | 2***0 | Шток включения заднего хода | |
| 31 | 2***0 | Плунжер стопорный штоков включения передач | |
| 32 | 2***4 | Прокладка поддона | |
| 33 | 2***0 | Головка штока включения первой и второй передач | |
| 34 | 2***0 | Головка штока включения третьей и четвертой передач | |
| 35 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 36 | 2***8 | Болт М6-6gх20 | |
| 37 | 2***0 | Поддон крышки | |
| 38 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 39 | 2***8 | Винт М6-6gх14 | |
| 40 | 2***8 | Пружина предохранителя включения заднего хода | |
| 41 | 2***0 | Головка штока включения заднего хода | |
| 42 | 2***Б | Прокладка выключателя света заднего хода | |
| 43 | В***Т | Выключатель света заднего хода | |
| 44 | 2***0 | Вилка включения первой и второй передач | |
| 45 | 2***0 | Вилка включения заднего хода | |
| 46 | 2***2 | Рычаг включения заднего хода в сборе | |
| 47 | 2***4 | Сухарь рычага включения заднего хода | |
| 48 | 2***3 | Чехол защитный | |
| 49 | 2***0 | Вилка включения третьей и четвертой передач |
